Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Męski prosty – żeński proste
M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

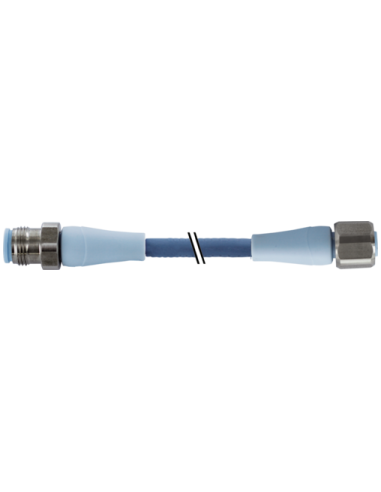

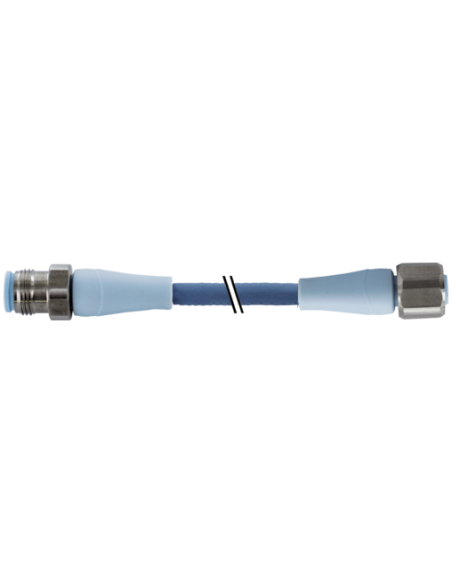

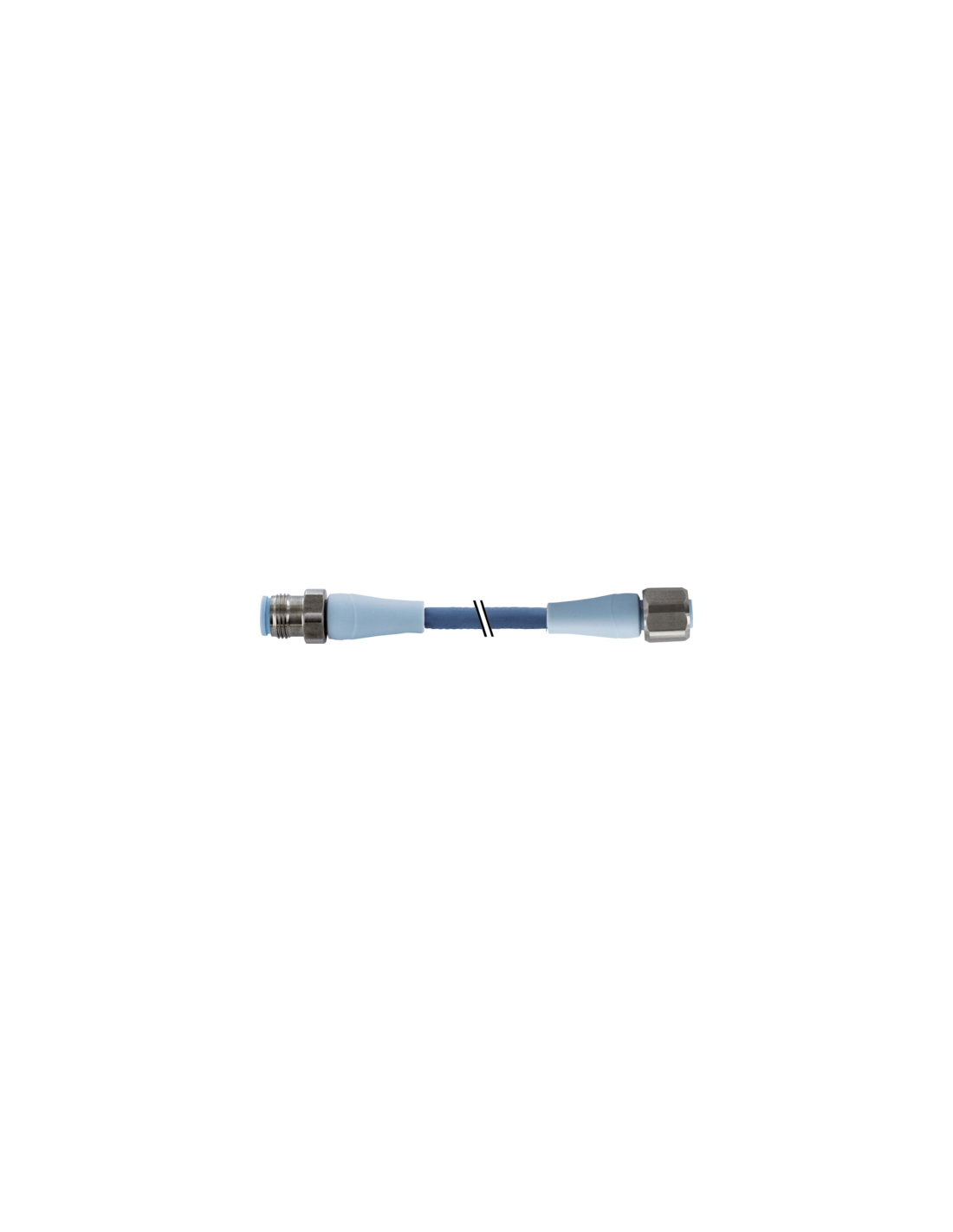

Złącze kablowe M12 męskie/żeńskie F+B PRO 7024-40021-3211000 – rozwiązanie dla przemysłu spożywczego
Złącze kablowe M12 męskie 0° / M12 żeńskie 0° F+B PRO o długości 10 metrów, kod produktu: 7024-40021-3211000, to specjalistyczny przewód połączeniowy zaprojektowany do zastosowań wymagających wysokiej odporności chemicznej i mechanicznej. Wyróżnia się pełną zgodnością z normami przemysłu spożywczego oraz zwiększonym stopniem ochrony IP69K, co gwarantuje niezawodność nawet w najtrudniejszych warunkach pracy, w tym podczas mycia strumieniem wody pod wysokim ciśnieniem.
Zastosowanie złącza M12 – wszechstronność i bezpieczeństwo pracy
Złącze M12 męskie/żeńskie F+B PRO doskonale sprawdzi się w branży spożywczej, chemicznej, farmaceutycznej oraz wszędzie tam, gdzie wymagane jest zachowanie wysokich standardów higieny oraz odporności na środki myjące i różnorodne oleje. Jest to produkt dedykowany do budowy maszyn, linii produkcyjnych, automatyki przemysłowej i urządzeń pracujących w warunkach podwyższonego ryzyka zanieczyszczenia lub kontaktu z agresywnymi mediami.
- Przemysł spożywczy i napojów – zgodność z wymaganiami FDA, materiał odporny na mycie i środki dezynfekujące.
- Automatyka przemysłowa – szybka i niezawodna transmisja sygnałów oraz zasilania dla czujników, siłowników i komponentów automatyki.
- Branża farmaceutyczna – konstrukcja umożliwiająca pracę w warunkach sterylnych.
- Linie produkcyjne – możliwość pracy w szerokim zakresie temperatur: od -40°C do +105°C.
- Systemy transportowe – odporność na drgania oraz czynniki chemiczne.
Najważniejsze zalety złącza kablowego M12 F+B PRO
Wyjątkowa odporność na warunki środowiskowe:
Dzięki wysokiej klasie szczelności IP69K, złącze jest w pełni odporne na mycie ciśnieniowe oraz działanie czynników zewnętrznych, co zapewnia niezawodność w długotrwałej eksploatacji. Obudowa wykonana z polipropylenu (PP) oraz elementy ze stali nierdzewnej 1.4404 (V4A) gwarantują długowieczność produktu.
Bezpieczeństwo i niezawodność transmisji sygnałów i zasilania:
Konstrukcja złącza oparta na czterech pozłacanych pinach znacząco redukuje ryzyko utleniania oraz zapewnia bardzo dobry kontakt elektryczny. Złącze wspiera przesył prądu do 4A na styk i napięcia do 250 V, co pozwala na szerokie zastosowanie.
Przystosowanie do intensywnej eksploatacji:
Kabel wykonany z TPE-S, pozbawiony substancji szkodliwych (bezołowiowy, bezhalogenowy, wolny od silikonu i kadmu), zapewnia wysoką elastyczność oraz odporność na ścieranie, płomienie oraz działanie olejów zgodnie z DIN EN 60811-404. Żyły są skręcane, o przekroju 0,34 mm², co przekłada się na wytrzymałość podczas pracy w ruchu i wielokrotnych zgięciach.
- Kolorystyka przemysłowa – uchwyt stykowy typu „ice blue” ułatwia identyfikację w systemach higienicznych.
- Szybki montaż – konstrukcja „włożone, przykręcone” i antywibracyjna blokada montażowa ułatwiają instalację i zapewniają pewność połączenia.
- Brak elementów LED – idealne do środowisk, gdzie obecność elektroniki sygnalizacyjnej nie jest wymagana.

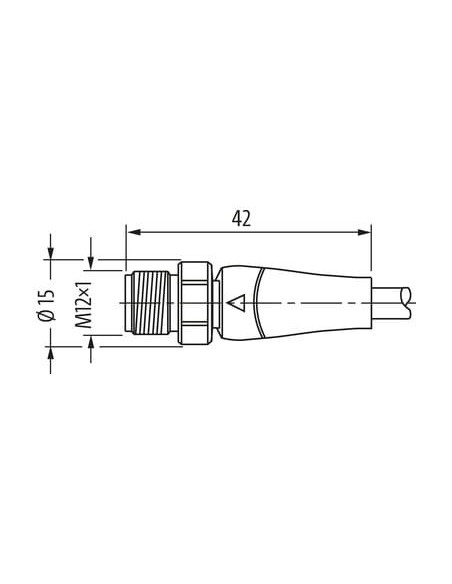

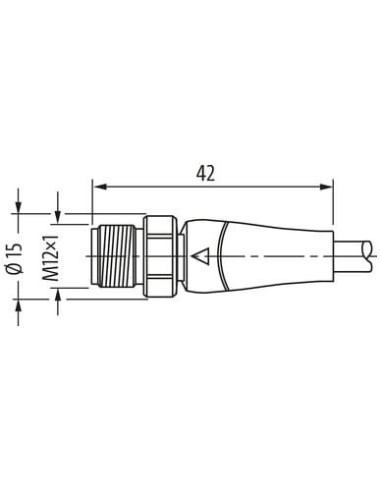

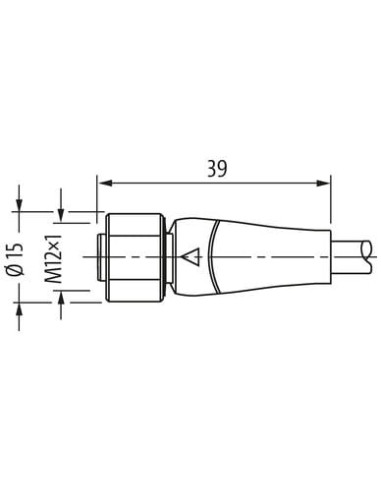

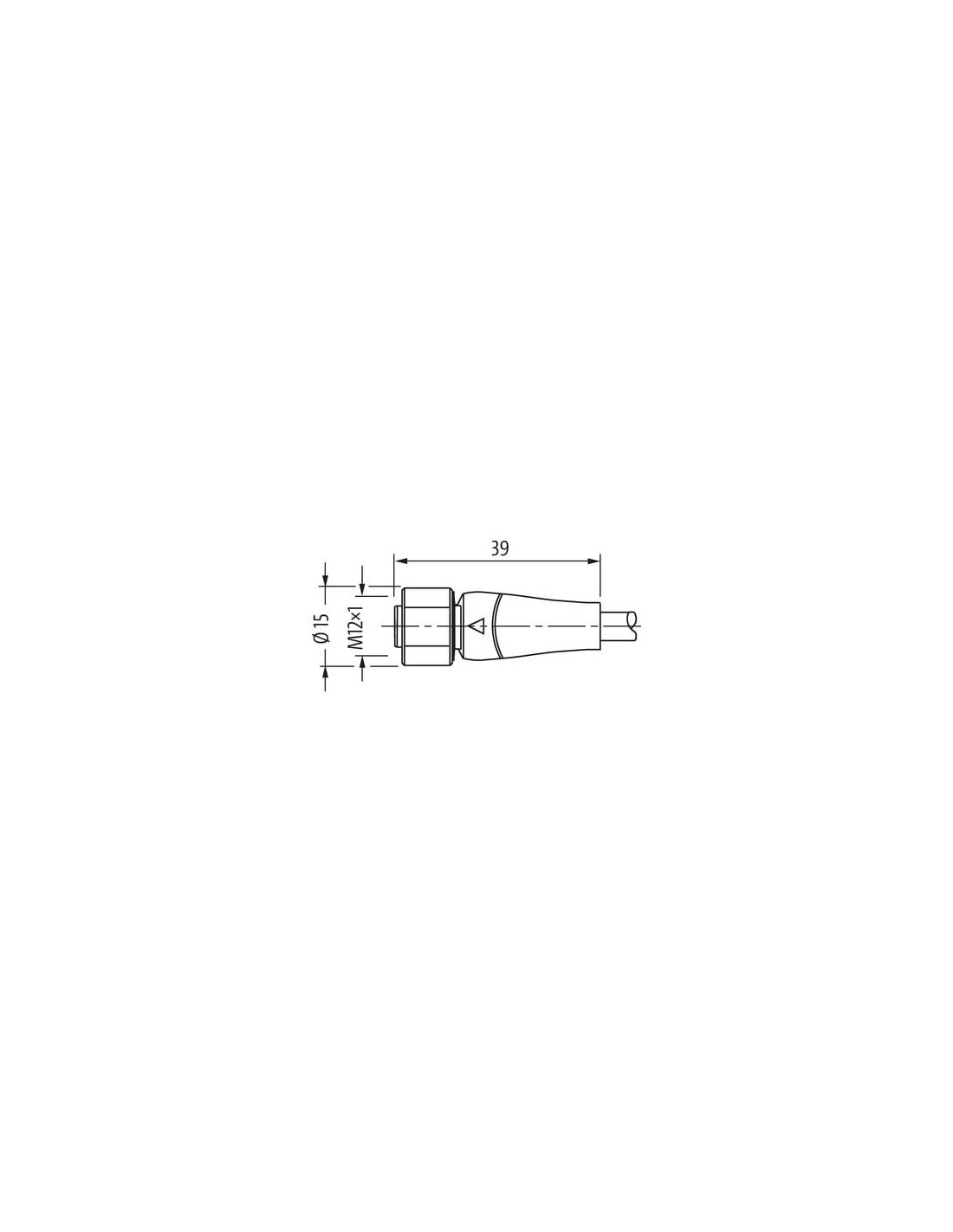

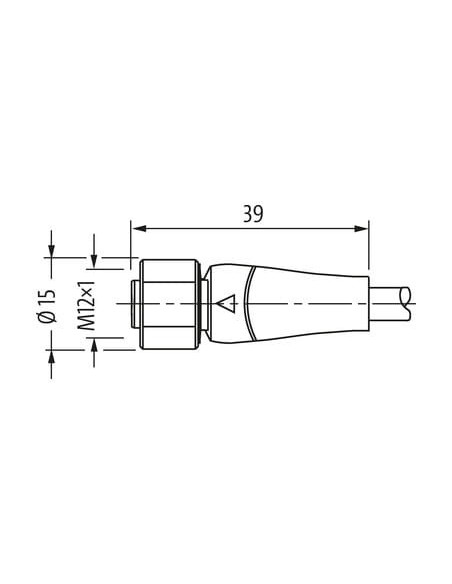

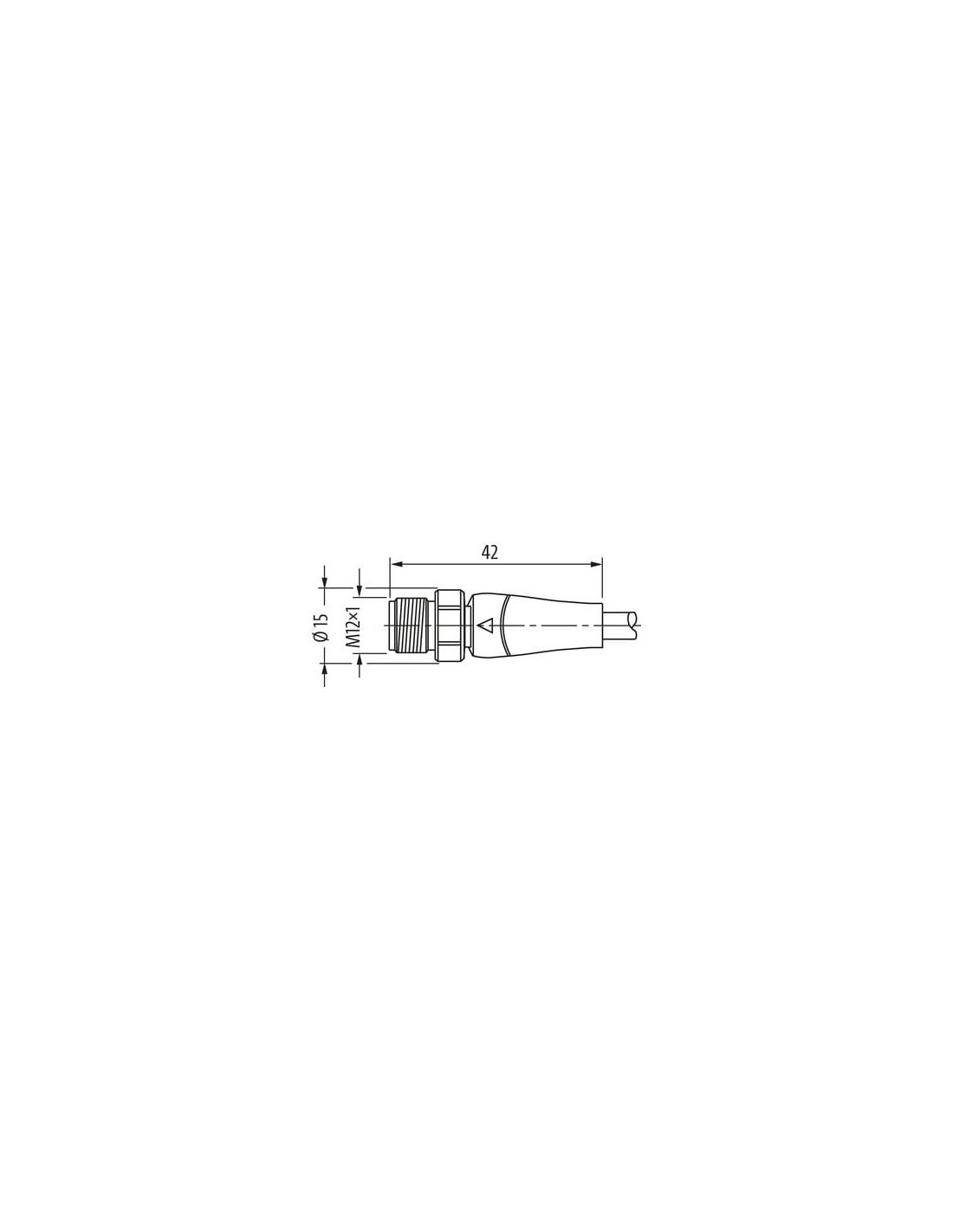

Typowa konstrukcja i schematy połączeniowe złącza M12
Produkt posiada klasyczną konstrukcję z prostym układem pinów (4-piny) oraz kodowaniem A, znajdując zastosowanie w najbardziej uniwersalnych systemach automatyki. Kable mają standardowe kolory żył (brązowy, biały, niebieski, czarny) oraz przejrzysty schemat połączeń, gwarantując bezproblemowy montaż i serwis.
Główne korzyści stosowania złącza M12 spożywczego F+B PRO
- Trwałość i odporność na środki czyszczące oraz czynniki chemiczne
- Elastyczność i wytrzymałość mechaniczna przy nawet 4 milionach cykli gięcia
- Zgodność z restrykcyjnymi normami dla przemysłu spożywczego i farmaceutycznego
- Szybki i prosty montaż dzięki przemyślanej konstrukcji
- Możliwość pracy w szerokim zakresie temperatur oraz różnych środowiskach pracy
Złącza kablowe M12 F+B PRO to kluczowe komponenty dla infrastruktury przemysłowej, gdzie liczy się niezawodność, higiena oraz odporność na ekstremalne warunki i częsty kontakt z agresywnymi substancjami.
