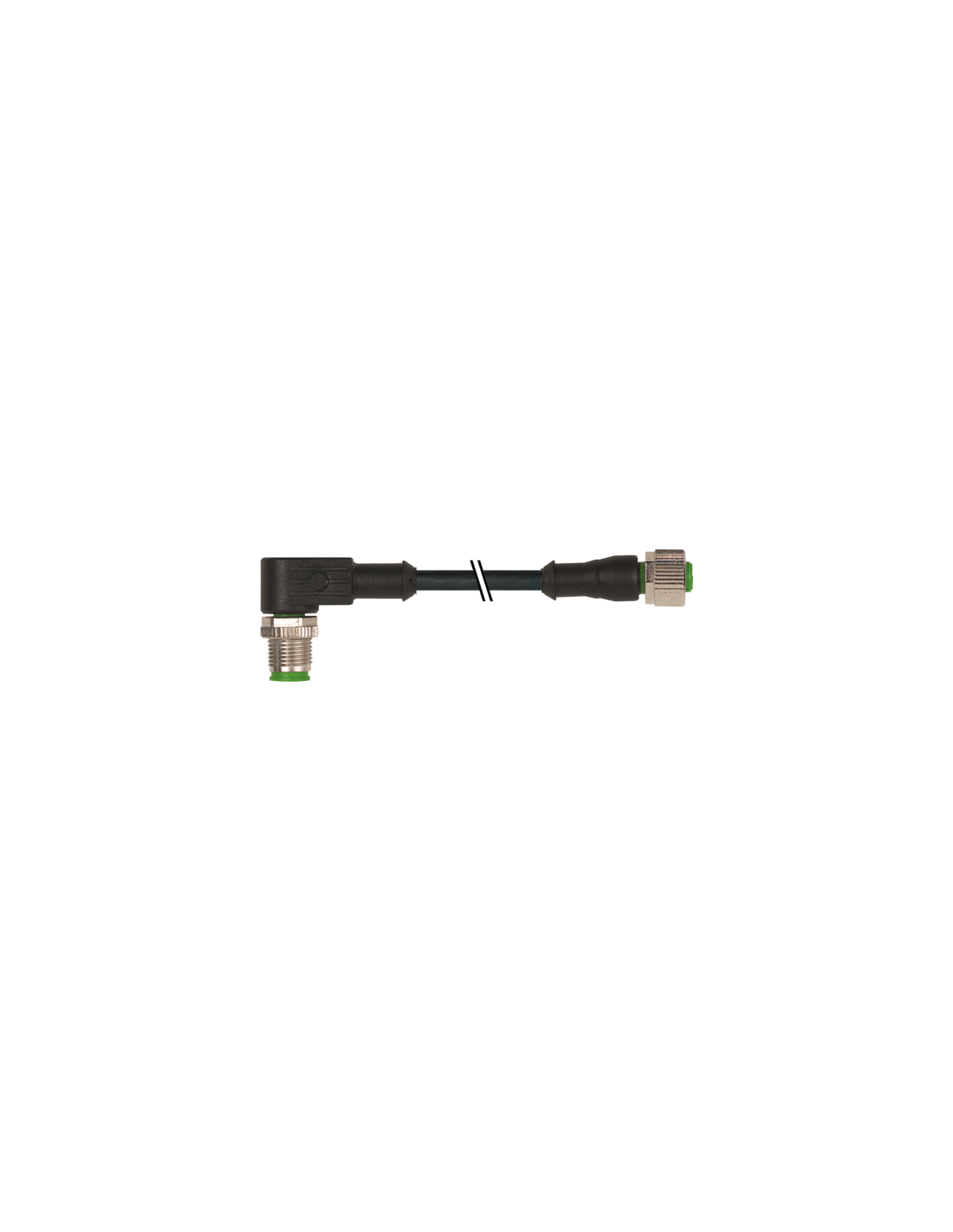

Męski 90° – żeński proste
M12 – M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 męskie 90° / M12 żeńskie proste 3-pinowe – 7000-40171-6330300
Złącze kablowe M12 3-pinowe o kącie 90° (wtyk męski) oraz prostym (gniazdo żeńskie) to wysokiej jakości produkt przeznaczony do profesjonalnych instalacji automatyki przemysłowej i systemów sterowania. Rozwiązanie to bazuje na popularnym standardzie M12, który jest szeroko stosowany w przemyśle ze względu na swoją niezawodność i trwałość.
Zalety i cechy wyróżniające przewód M12 7000-40171-6330300
- Bardzo dobra odporność na oleje i chemikalia – obudowa wykonana z tworzywa sztucznego PUR oraz uszczelki FKM zapewniają wytrzymałość nawet w wymagających środowiskach przemysłowych.
- Wysoki stopień ochrony – spełnia wymagania norm IP65, IP66K oraz IP67 (tylko po włożeniu i przykręceniu), co pozwala na stosowanie w środowiskach o podwyższonej wilgotności czy zapyleniu.
- Kompaktowe rozmiary i wygodny montaż – kątowa budowa wtyku męskiego ułatwia instalację w miejscach o ograniczonej przestrzeni, a radełkowane nakrętki umożliwiają szybkie podłączenie.
- Pozłacane styki – zapewniają bardzo dobre parametry elektryczne oraz niezawodność transmisji sygnału, nawet po wielokrotnym łączeniu i rozłączaniu.
- Przewód wysokiej klasy – odporny na promieniowanie UV, bezhalogenowy, nie zawiera ołowiu ani kadmu, spełnia wymagania ekologiczne oraz standardy bezpieczeństwa.
- Duża elastyczność i wytrzymałość mechaniczna – przewód PUR jest przystosowany do pracy w ruchu i poddawania wielokrotnym zgięciom (do 10 milionów cykli), co umożliwia jego zastosowanie w aplikacjach dynamicznych, np. na prowadnicach kablowych (C-track).
Typowe zastosowania złącza M12 3-pin z przewodem PUR
Złącza M12 cieszą się szczególną popularnością w następujących zastosowaniach przemysłowych:
- Automatyka przemysłowa – podłączanie czujników, siłowników, zaworów i innych elementów systemów sterowania PLC.
- Maszyny produkcyjne i pakujące – niezawodne zasilanie i przesył sygnałów nawet w trudnych warunkach eksploatacyjnych dzięki wysokiej odporności mechanicznej i chemicznej.
- Robotyka – instalacje wymagające dużej liczby cykli zginania oraz odporności na ruch i wibracje.
- Systemy transportowe, linie montażowe – szybki montaż oraz możliwość wymiany bez użycia specjalistycznych narzędzi.
- Przemysł spożywczy (strefy nieskontaktowane z produktem) – łatwość czyszczenia, odporność na detergenty i środki dezynfekcyjne.
Budowa i bezpieczeństwo użytkowania przewodu M12
Kabel o długości 3 m wyposażony jest w 3 żyły o przekroju 0,34 mm2, wykonane z wysokiej jakości miedzi (skrętka klasa 6), co gwarantuje niskie straty przesyłowe oraz stabilność pracy nawet na długich odcinkach. Zastosowany płaszcz PUR zapewnia elastyczność w szerokim zakresie temperatur (-40°C do +90°C) oraz odporność na ścieranie, drgania i skręcanie.
Produkt spełnia normę DIN EN 61076-2-101 (M12) oraz wymagania UL, co zwiększa bezpieczeństwo użytkowania i pozwala na jego zastosowanie w aplikacjach wymagających odpowiednich certyfikatów. Przewód jest wolny od substancji szkodliwych (halogeny, ołów, kadm, FCKW, silikon).
Schematy i łatwość instalacji M12 – budowa wtyczki i gniazda
- Numeracja i kolorystyka żył: brązowy (1), niebieski (3), czarny (4), zgodnie z wymaganiami dla złącz przemysłowych.
- Rozmiar klucza (SW13) oraz ergonomiczna budowa ułatwiają montaż nawet w ciasnych rozdzielnicach lub na urządzeniach ruchomych.
- Kodowanie mechaniczne minimalizuje ryzyko niewłaściwego podłączenia.
Zalecane jest także stosowanie opasek lub innych zabezpieczeń przed nadmiernym naciąganiem kabla podczas pracy w trudnych warunkach. Przestrzeganie minimalnych promieni gięcia przewodu jest kluczowe dla zachowania pełnej szczelności i ochrony IP.
Podsumowanie – przewód M12 męski 90° / żeński prosty 3-pin, PUR
Złącze M12 męskie 90° / M12 żeńskie proste, 3-piny, przewód PUR to sprawdzone i niezawodne rozwiązanie dla wymagających aplikacji przemysłowych. Solidna konstrukcja, wysoka odporność na czynniki zewnętrzne, łatwość instalacji oraz kompatybilność z większością systemów automatyki sprawiają, że produkt ten znajduje szerokie zastosowanie w nowoczesnej produkcji oraz w utrzymaniu ruchu.
