Męski prosty – żeński 90°
M8 – M8, 3/4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |

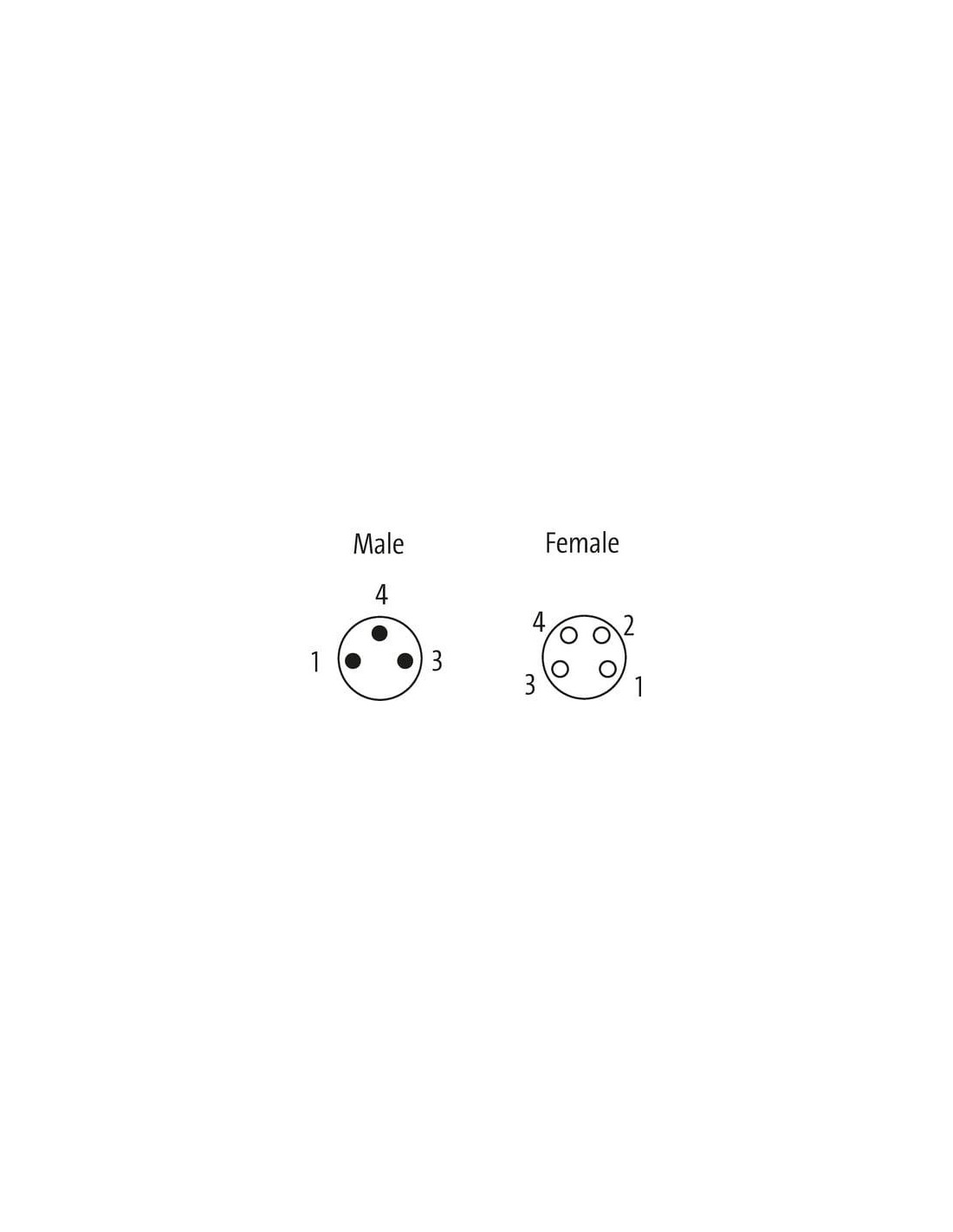

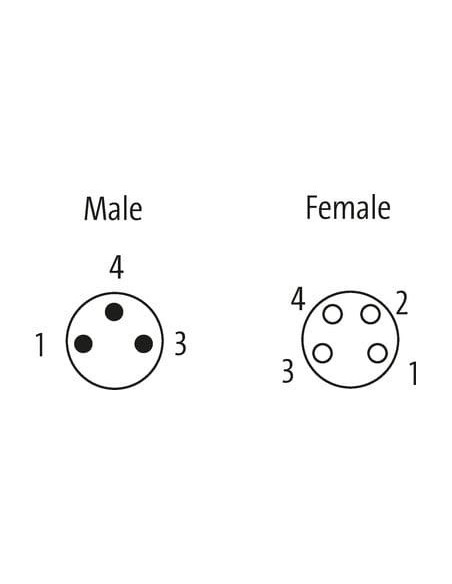

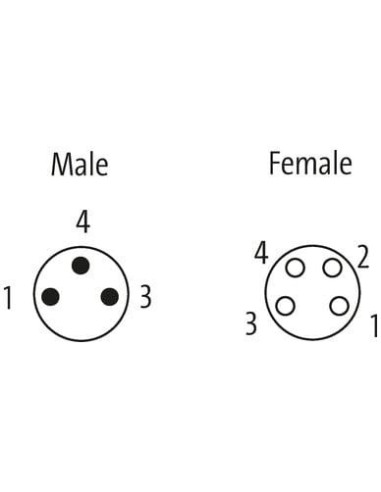

| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

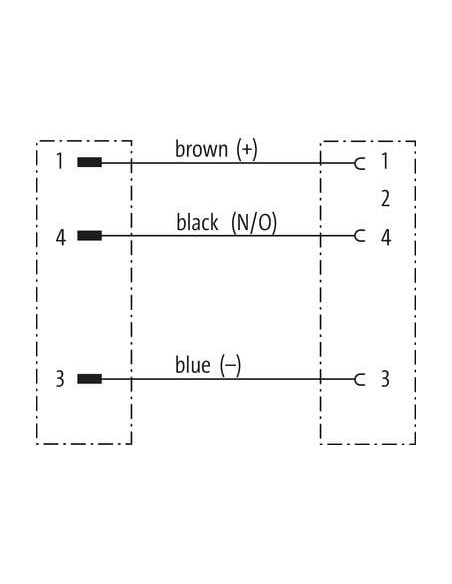

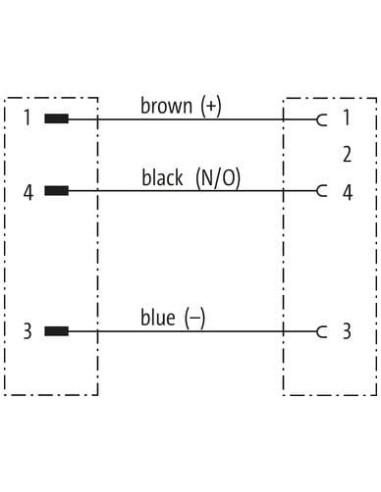

| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

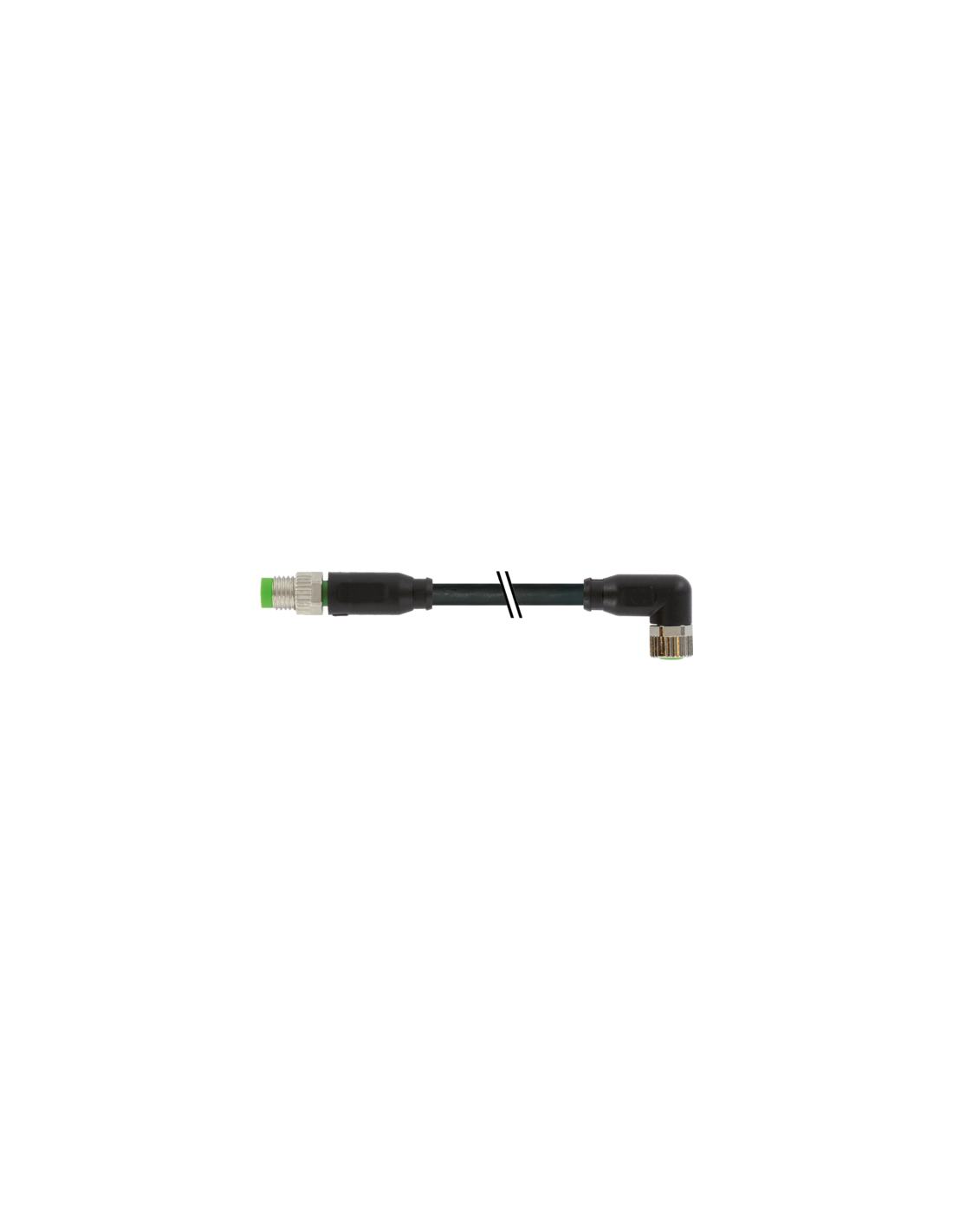

Kabel połączeniowy M8 męski prosty – M8 żeński kątowy 90°, 3/4‑piny, 5 m – 7000-88025-6100500
Przewód M8 męski prosty / M8 żeński kątowy 90° o długości 5 metrów to profesjonalne rozwiązanie do połączeń sygnałowych i zasilających w automatyce przemysłowej, robotyce oraz aplikacjach wymagających szybkiego i niezawodnego przesyłu sygnałów. Produkt o numerze katalogowym 7000-88025-6100500 spełnia wymagania normy DIN EN 61076-2-114 i jest dedykowany do stosowania w środowiskach przemysłowych, gdzie istotna jest odporność na czynniki mechaniczne, chemiczne oraz wilgoć.
Przewód M8 – Kluczowe zalety i możliwości zastosowania
Kabel połączeniowy M8 jest idealnym wyborem dla aplikacji automatyki przemysłowej, maszyn pakujących, systemów transportowych oraz układów sterowania wymagających niewielkich złącz sygnałowych. Doskonale sprawdza się w zasilaniu czujników, elementów wykonawczych oraz modułów IO, zapewniając pewność i trwałość połączenia.
- Męski prosty wtyk M8 oraz żeński kątowy 90° M8 umożliwiają łatwe podłączenie nawet w trudno dostępnych miejscach.
- 3 piny zapewniają uniwersalność w przesyle sygnałów cyfrowych i analogowych.
- Wysoka szczelność IP65, IP66K, IP67, IP68 gwarantuje odporność na wodę, oleje i pyły.
- Obudowa z tworzywa PUR i niklowana powłoka blokady zapewniają długotrwałą odporność chemiczną i mechaniczną.
- Kątowe złącze żeńskie (90°) pozwala na instalację w ograniczonej przestrzeni.
Szczegółowe cechy przewodu i złączy M8
Kable i złącza M8 wyposażone są w pozłacane styki dla zapewnienia maksymalnej niezawodności sygnału. Konstrukcja przewodu oparta na miedzianych, skręcanych żyłach w izolacji PVC zapewnia elastyczność i wysoką trwałość mechaniczną, co umożliwia wieloletnią, bezawaryjną pracę także w wymagających warunkach środowiskowych.
- Dopuszczalne napięcie pracy: do 60 V DC / 50 V AC
- Maksymalny prąd na styk: 4 A
- Odporność na promieniowanie UV oraz oleje: zgodność z normami DIN EN ISO 4892-2 A i DIN EN 60811-404
- Temperatura pracy przewodu: od -30°C (instalacja stała) do +80°C
- Pokrycie styków: pozłacane, zapewniające niski opór stykowy i ochronę przed korozją
Typowe zastosowania kabla połączeniowego M8
Przewody połączeniowe M8 są szeroko wykorzystywane w:
- Automatyce przemysłowej (czujniki, siłowniki, moduły IO, systemy wizyjne)
- Budowie maszyn i linii produkcyjnych
- Robotyce przemysłowej
- Systemach transportu bliskiego, magazynowaniu i sortowaniu
- Aplikacjach wymagających dużej szczelności i odporności środowiskowej
Wytrzymała konstrukcja oraz wysokie parametry ochrony umożliwiają stosowanie kabla w miejscach narażonych na intensywne oddziaływanie wilgoci, pyłów czy środków chemicznych. Dzięki uniwersalnym złączom M8 możliwa jest szybka integracja z szeroką gamą urządzeń przemysłowych.
Wybrane informacje techniczne przewodu M8 żeńskiego 90° i męskiego prostego
- Długość kabla: 5 m
- Liczba biegunów: 3
- Materiał płaszcza: PVC, bezołowiowy, bezsilikonowy
- Średnica zewnętrzna kabla: 4,5 mm
- Przekrój żyły: 0,25 mm² (14 drutów skręcanych, miedź goła)
- Norma odporności na płomień: UL 1581, IEC 60332-2-2
Dzięki swoim parametrom i szerokim możliwościom zastosowania kabel połączeniowy M8 męski prosty – M8 żeński kątowy stanowi niezawodne rozwiązanie do tworzenia elastycznych i trwałych instalacji sygnałowych i zasilających w wymagających aplikacjach przemysłowych.
