Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

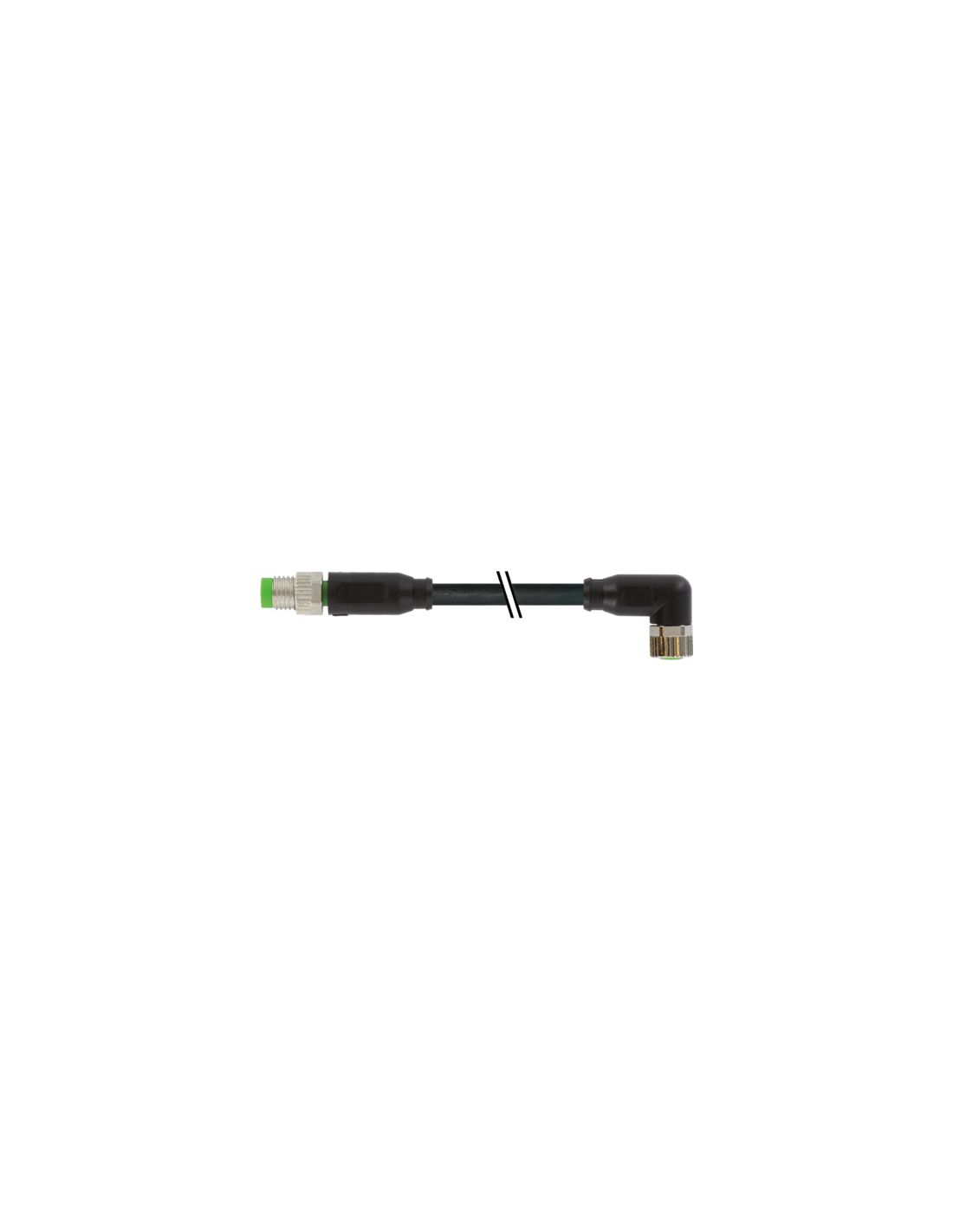

Konektor M8 męski – żeński kątowy 90°, 3 piny – Przewód przemysłowy 3 m
Konektor M8 męski prosty – M8 żeński kątowy 90° z 3-pinowym przewodem o długości 3 m to wysokiej jakości złącze dedykowane do zastosowań w automatyce przemysłowej, maszynach, systemach czujnikowych, instalacjach sterujących oraz urządzeniach wymagających pewnego i trwałego połączenia sygnałowego lub zasilającego w warunkach przemysłowych i trudnych środowiskach pracy.
Zastosowanie konektora M8 – typowe obszary wykorzystania
Złącze M8 znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – podłączenie czujników, siłowników oraz innych elementów systemów sterowania.
- Transport i logistyka – niezawodne przesyłanie sygnałów i zasilania w automatycznych liniach transportowych.
- Maszyny produkcyjne – szybki montaż oraz prosta diagnostyka awarii dzięki standardowym złączom.
- Systemy wizyjne oraz robotyka.
- Instalacje narażone na kurz, wilgoć i oleje dzięki wysokiej klasie szczelności.
Zalety i cechy szczególne złącza M8 prostego – kątowego
- Uniwersalność – standard M8 umożliwia łatwe łączenie z szeroką gamą urządzeń automatyki.
- Odporność na warunki środowiskowe – obudowa oraz powłoka kabla wykonane z trwałego tworzywa PUR, o wysokiej odporności na czynniki chemiczne, wilgoć, oleje i zabrudzenia.
- Wysoka szczelność – stopień ochrony IP65, IP66K, IP67 oraz IP68 zapewnia niezawodność nawet w warunkach podwyższonej wilgotności oraz w aplikacjach wymagających odporności na czyszczenie wysokociśnieniowe.
- Trwałość połączenia – metalowe, cynkowane gwintowanie zapewnia pewny montaż oraz wielokrotną możliwość łączenia i rozłączania bez utraty szczelności.
- Kątowe zakończenie żeńskie – umożliwia montaż w miejscach o ograniczonej przestrzeni, minimalizując ryzyko uszkodzenia kabla wskutek zginania.
- Złocone styki – niskie opory kontaktowe oraz niezawodne przewodzenie, nawet po wielu cyklach łączenia i rozłączania.
- Przewód elastyczny, bezhalogenowy, bezołowiowy – gwarantuje bezpieczeństwo użytkowania, odporność na skręcanie oraz wielomilionowe cykle zgięć (praca w prowadnikach kablowych C-track).
Budowa i kompatybilność konektora M8
Złącze M8 wyposażone jest w gwint M8 x 1 mm, kompatybilny z normą DIN EN 61076-2-114. Układ pinów 3-pin pozwala na uniwersalne wykorzystanie w aplikacjach sygnałowych oraz zasilających (do 60 V DC, 4 A na pin). Obustronne złącza (męskie proste i żeńskie kątowe 90°) pozwalają na szybki i prosty montaż w miejscach trudnodostępnych, zapewniając trwałość oraz pewność połączenia.
Oznaczenia kolorów przewodów ułatwiają poprawną instalację i eliminują błędy montażowe.
Odporność mechaniczna i warunki pracy
Konektor M8 został zaprojektowany z myślą o pracy w temperaturach od -25°C do +85°C oraz w wymagających warunkach produkcyjnych i przemysłowych, dzięki wysokiej odporności na zginanie, skręcanie oraz oddziaływanie substancji chemicznych i promieniowania UV. Może być instalowany zarówno w aplikacjach stacjonarnych, jak i ruchomych, również w prowadnikach kablowych.
Dodatkowymi zaletami są łatwość czyszczenia, niewrażliwość na smary oraz długa żywotność przewodu.
Konektor M8 – profesjonalne połączenie w automatyce przemysłowej
Biorąc pod uwagę wysoką odporność na warunki środowiskowe, trwałość oraz prostotę instalacji, konektor M8 męski prosty – M8 żeński kątowy stanowi niezawodny element infrastruktury systemów automatyki, maszyn, pojazdów przemysłowych oraz linii produkcyjnych.
