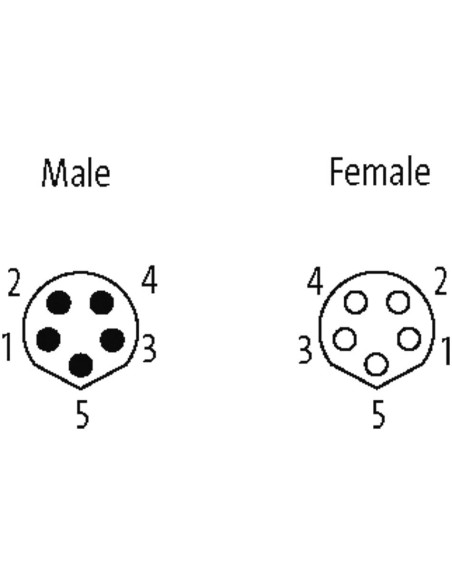

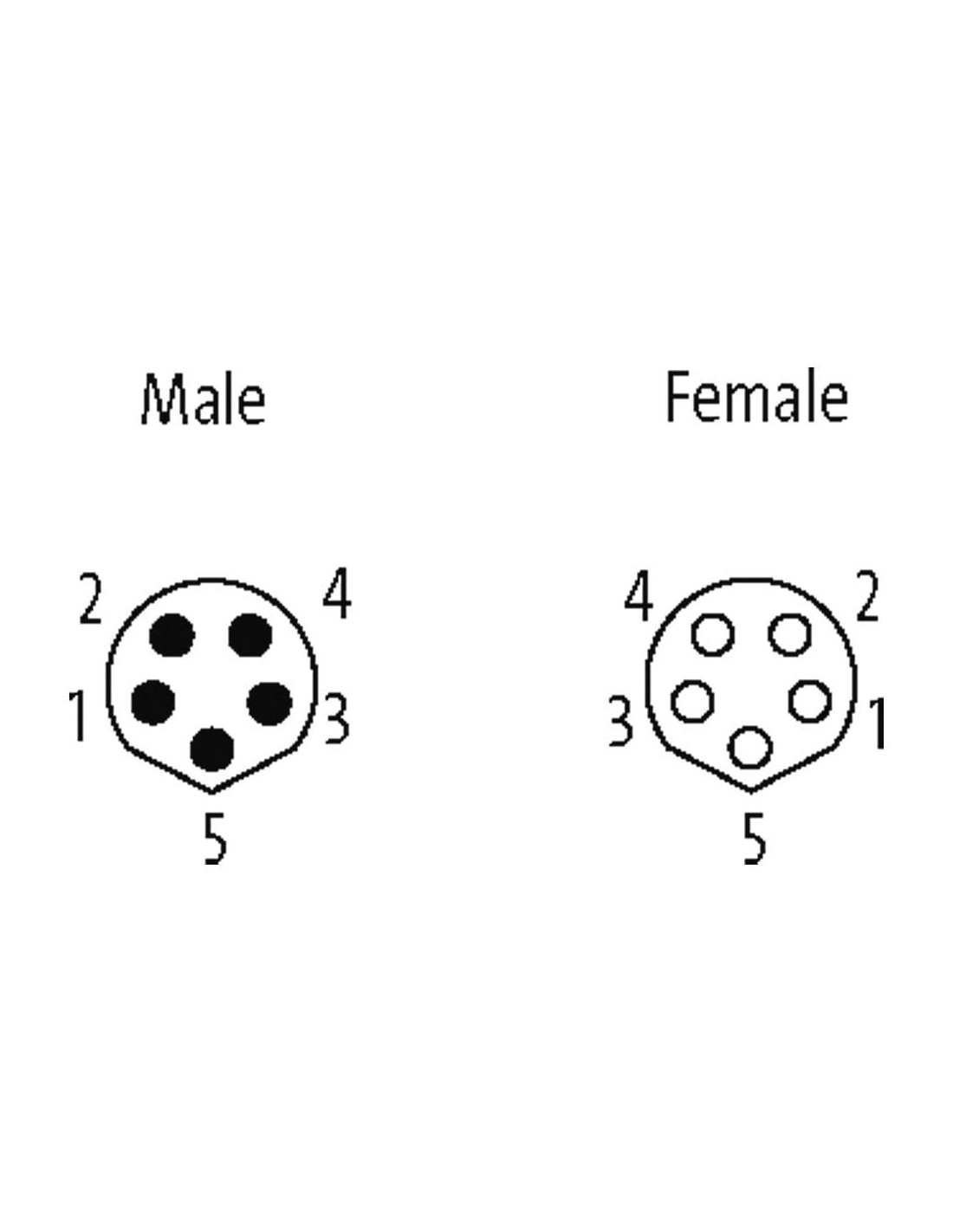

Męski prosty – żeński proste
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

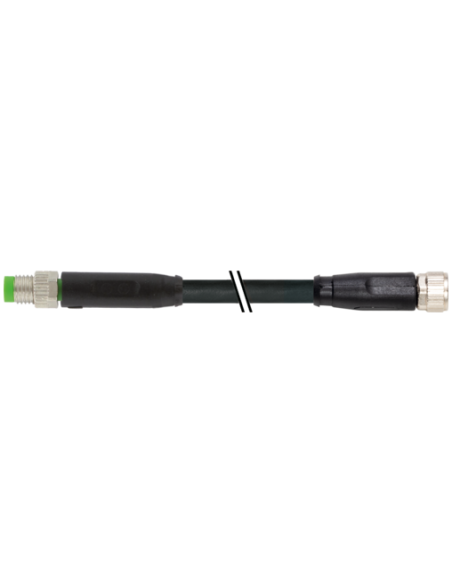

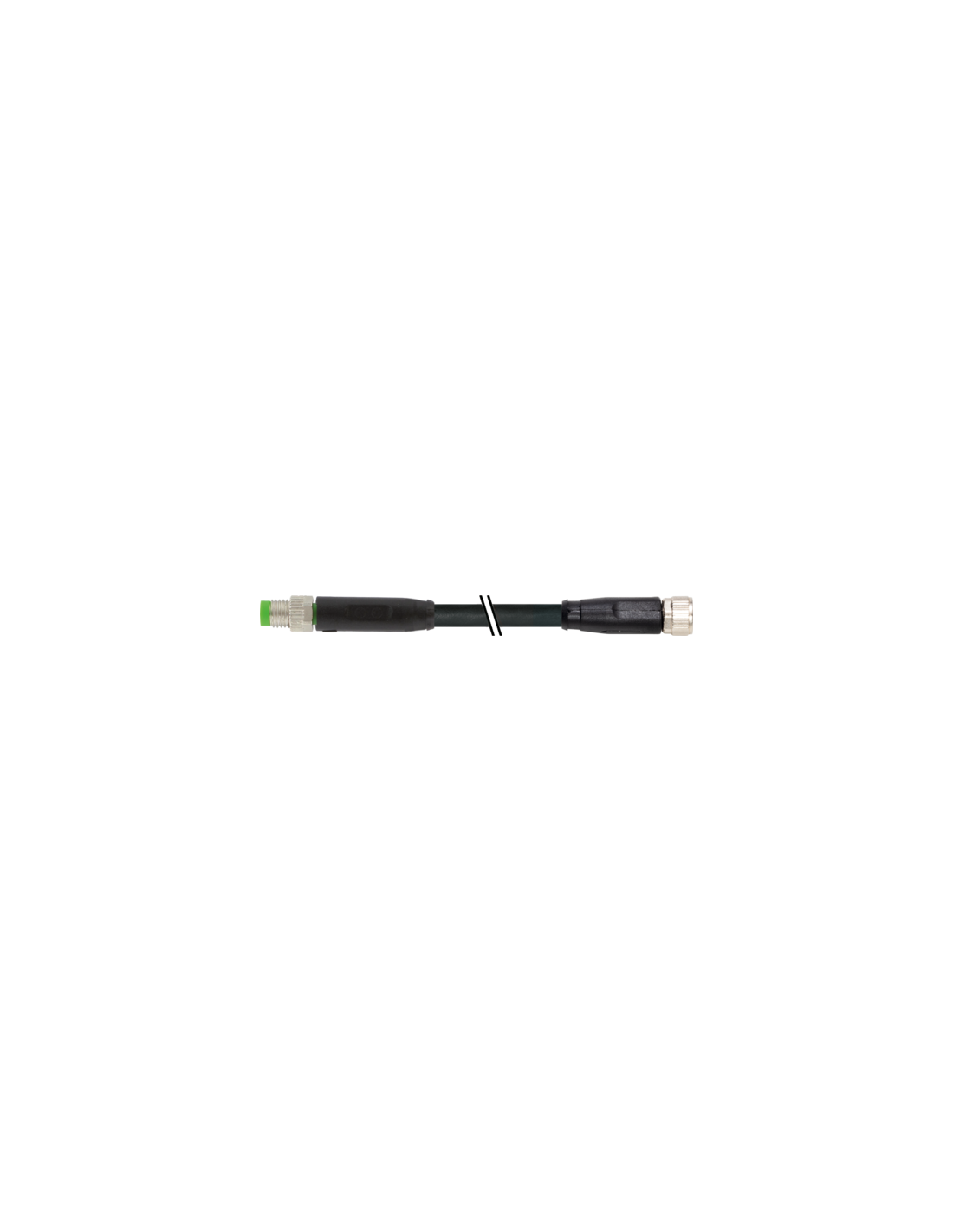

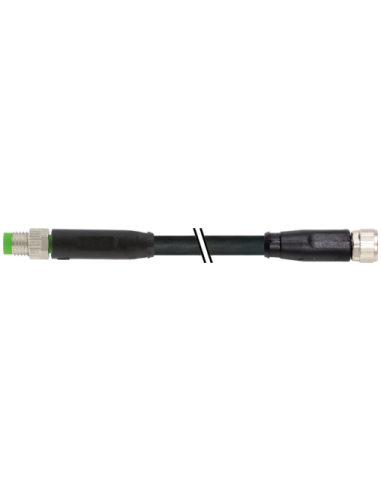

Złącze przemysłowe M8 męskie 0° / M8 żeńskie 0° Kod B – 5-pinowe, 1 m, do automatyki
Złącze M8 męskie 0° / M8 żeńskie 0° Kod B o długości kabla 1 metra to niezawodna propozycja dla zastosowań przemysłowych, gdzie kluczowa jest stabilność i bezpieczeństwo transmisji sygnałów oraz zasilania. Wersja 5-pinowa, z kodowaniem typu B, oferuje szerokie możliwości integracji w systemach automatyki i robotyki, zapewniając kompatybilność z nowoczesnymi urządzeniami przemysłowymi.
Wytrzymała konstrukcja – przemysłowe zastosowania
Wytrzymała obudowa złącza wykonana została z wysokiej jakości tworzywa sztucznego (TPU) charakteryzującego się wysoką odpornością chemiczną oraz na działanie olejów. Połączenie z metalowym, niklowanym mechanizmem blokującym zwiększa ochronę przed drganiami i uszkodzeniami mechanicznymi, dzięki czemu produkt doskonale sprawdza się w środowiskach o podwyższonym ryzyku zabrudzenia, kontaktu z chemikaliami oraz w trudnych warunkach pracy.
- Stopień ochrony IP67 – doskonała szczelność przed wodą i pyłem
- Montaż: włożenie i przykręcenie z zabezpieczeniem przeciwwstrząsowym
- Materiał styków: pozłacany stop miedzi – zapewniający niską rezystancję i długą żywotność
Bezpieczne i uniwersalne połączenie – automatyka i robotyka
Złącza M8 Kod B znajdują szerokie zastosowanie w systemach automatyki przemysłowej, produkcji maszyn, liniach montażowych, a także w przemyśle spożywczym i logistycznym, urządzeniach transportowych oraz robotyce. Pięć pinów umożliwia obsługę zarówno zasilania, jak i sygnału, co pozwala na integrację z szeroką gamą czujników oraz układów sterujących.
Niezawodność: długa żywotność i odporność mechaniczna
Złącze M8 oferuje minimum 100 cykli wtykowych, zapewniając wielokrotne, niezawodne użycie. Zastosowane materiały gwarantują stabilność parametrów połączenia przez lata eksploatacji, nawet przy dużej ilości gięcia i w ruchu, dzięki elastycznemu kablowi z powłoką PUR oraz izolacji z PP.
- Bardzo dobra odporność na płomienie, chemikalia, oleje i benzynę (DIN EN, IEC, UL)
- Kabel 5-żyłowy skręcany, o przewodach miedzianych klasy 6
- Prąd roboczy do 3A na styk, wysokie napięcie robocze (30V)
- Przeznaczony do warunków statycznych (-25°C do 80°C) i ruchomych (-10°C do 80°C)
Typowe zastosowania złącza M8 Kod B – przemysł, czujniki, maszyny
Złącze M8 B-kodowane znajduje zastosowanie szczególnie w:
- Połączeniach urządzeń sterujących i paneli operatorskich
- Interfejsach czujników i elementów wykonawczych
- Budowie linii produkcyjnych i montażowych
- Węzłach komunikacyjnych systemów bezpieczeństwa
- Aplikacjach wymagających szczelności oraz odporności na zabrudzenia i wilgoć
Opis techniczny – podłączenia i wymiary konstrukcyjne

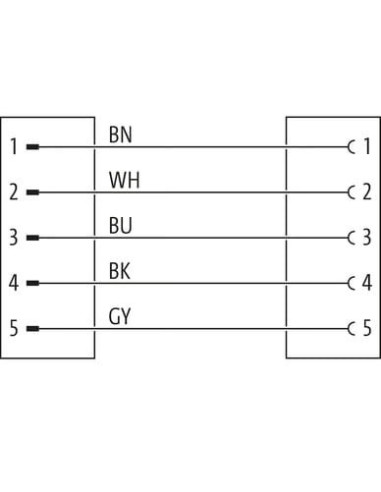

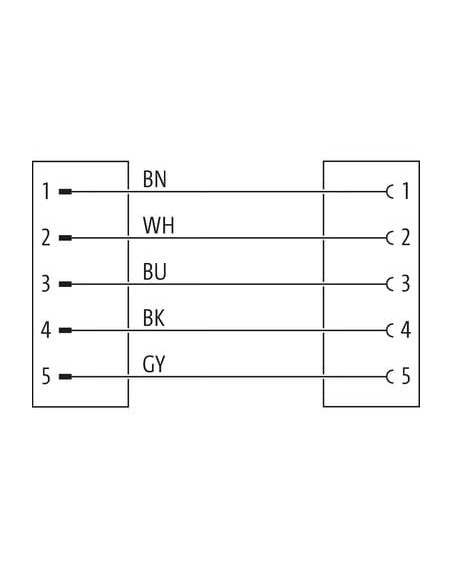

Złącze męskie o długości 40 mm oraz złącze żeńskie o długości 34 mm z gwintem M8 x 1 (10 mm średnicy) pasują do większości standardowych urządzeń przemysłowych. Wyprowadzenia kabli oznaczone są kolorami: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY), co ułatwia poprawne i szybkie podłączenie.
Produkt jest rekomendowany do zabezpieczania przed obciążeniami mechanicznymi (np. opaski kablowe), a przy układaniu należy przestrzegać minimalnych promieni gięcia.
