Męski prosty – żeński proste
M12 – M12, 5-piny
3× LED (PNP)
Stal szlachetna 1.4305 (V2A), powlekany PTFE
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | PTFE beschichtet |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

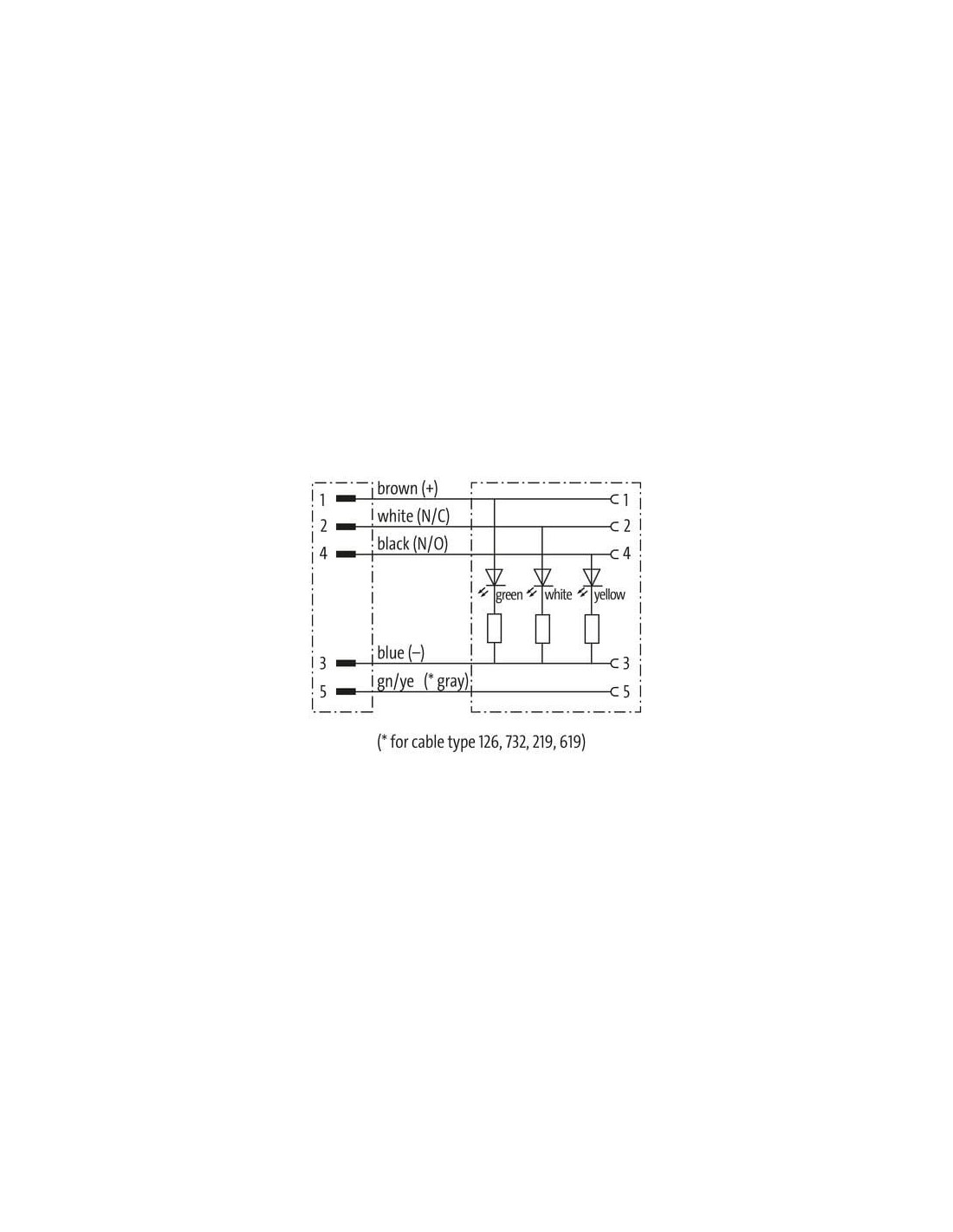

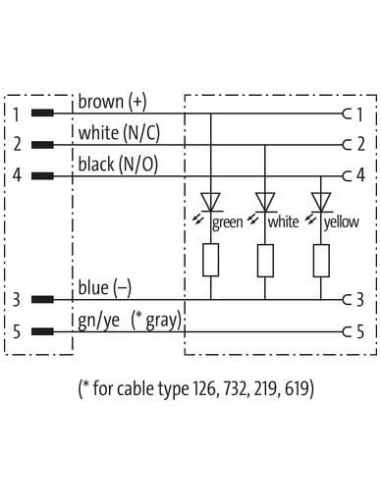

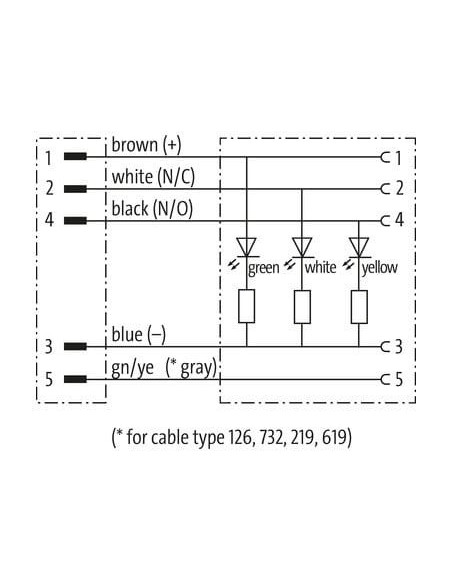

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 828 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Bandowanie | PTFE-Folie |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 44,88 g/m |
| Materiał płaszcz | FEP |
| Twardość krawędzi osłona | 57 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FEP |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 52,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -100 °C |
| Temperatura robocza maks. (stała) | 180 °C |
| Temperatura robocza min. (w ruchu) | -100 °C |
| Temperatura robocza maks. (w ruchu) | 180 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

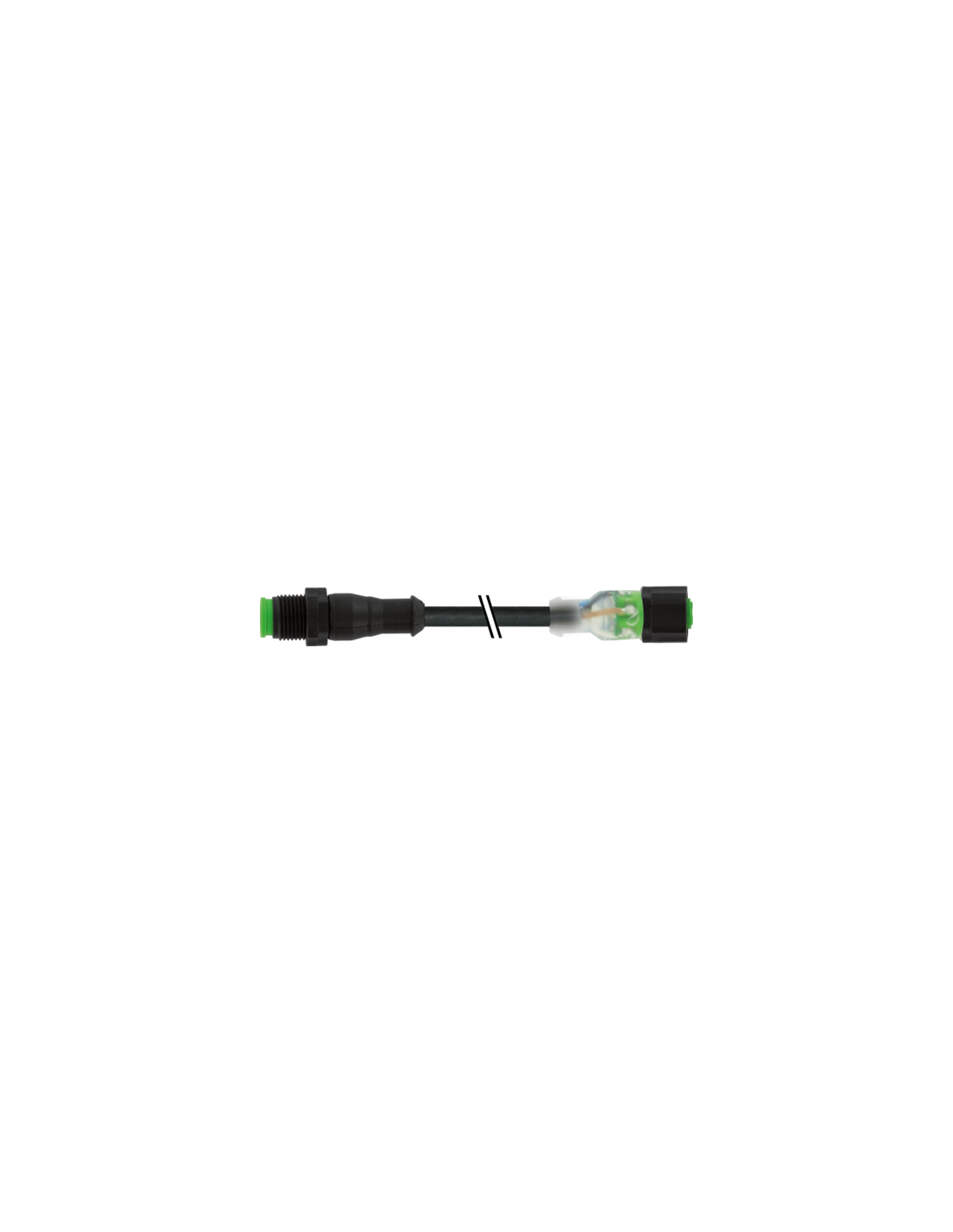

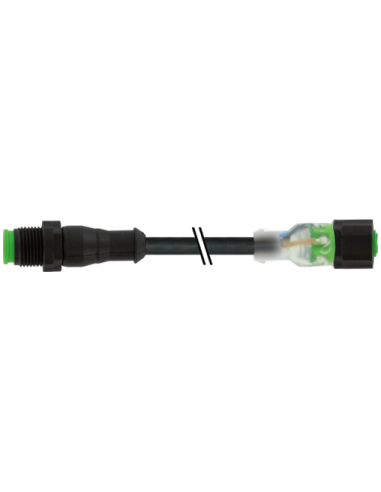

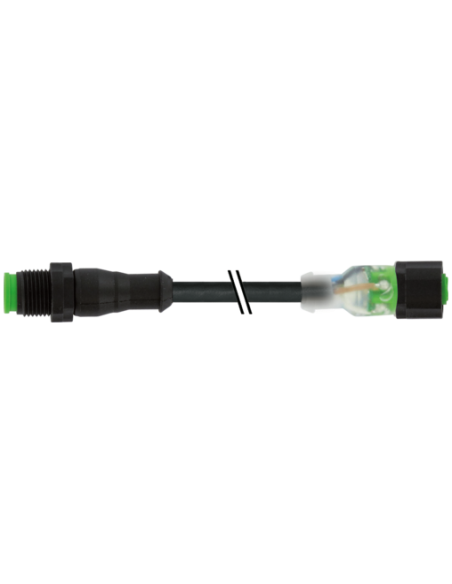

Złącze M12 męskie 0° / M12 żeńskie 0° kod A z 3 LED – profesjonalna przewodowa komunikacja i sygnalizacja
Złącze M12 męskie 0° / M12 żeńskie 0° kod A o numerze produktu 7003-40049-8280150 to wysokiej jakości przewód sygnałowy z wbudowanymi diodami LED, które umożliwiają kontrolę stanu połączenia. Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach, liniach produkcyjnych oraz systemach bezpieczeństwa przemysłowego.
Możliwości wykorzystania złącza M12 5-pinowego z sygnalizacją LED
Wielofunkcyjne zastosowanie przewodu obejmuje:
- Przemysłowe systemy automatyki – niezawodne połączenie elementów kontrolno-pomiarowych, takich jak czujniki i siłowniki.
- Zastosowanie w trudnych warunkach – wytrzymałość na wibracje, uderzenia oraz działanie czynników olejowych i chemicznych.
- Bezpieczeństwo użytkowania – sygnalizacja LED stanu połączenia ułatwia diagnostykę oraz skraca czas konserwacji.
- Integracja w szafach sterowniczych – szybkie podłączanie w urządzeniach sterujących i panelach operatorskich.
Solidność, wytrzymałość i bezpieczeństwo – parametry materiałowe i środowiskowe
Obudowa z wysokogatunkowej stali nierdzewnej (1.4305, V2A) pokryta PTFE zapewnia zwiększoną odporność na korozję oraz chroni przed agresywnym środowiskiem przemysłowym. Kabel z płaszczem FEP i przewodami o wysokiej odporności na temperaturę (od -100°C do +180°C) gwarantuje niezawodność nawet w ekstremalnych warunkach termicznych. Produkt spełnia normę DIN EN 61076-2-101 (M12), oferując zgodność z najpopularniejszymi systemami połączeniowymi w automatyce.
Szybki montaż i niezawodna sygnalizacja
- 3 wbudowane diody LED (zielona, biała, żółta) pozwalają na natychmiastową identyfikację stanu pracy złącza lub urządzenia.
- Zabezpieczenie przeciwwstrząsowe oraz szczelność klasy IP65, IP66K, IP67 umożliwiają zastosowanie złącza w wymagających i wilgotnych środowiskach przemysłowych.
- Wysoki prąd roboczy (do 4 A na styk, do 4,5 A dla przewodu) pozwala na zasilanie bardziej wymagających urządzeń.
Uniwersalność i wygoda podłączania dla automatyki
Konstrukcja typu męski – żeński 0° (prosty – prosty) umożliwia uniwersalne łączenie w różnorodnych aplikacjach. 5-przewodowy kabel ułatwia transmisję sygnałów sterujących i diagnostycznych, a przewody w kolorach zgodnych ze standardem upraszczają montaż. Dopasowanie do peszli oraz dostępność różnych długości na zamówienie ułatwiają dostosowanie do indywidualnych potrzeb instalacyjnych.
Typowe zastosowania złącza M12 kod A z diodami LED
- Podłączanie czujników w maszynach produkcyjnych i automatach pakujących.
- Integracja w rozdzielnicach oraz systemach sterowania budynków.
- Wizualna sygnalizacja stanu pracy urządzeń bez konieczności otwierania obudów maszyn.
- Instalacje automatyzacji procesów przemysłowych, gdzie wymagana jest wysoka odporność na warunki otoczenia.
Złącze M12 męskie 0° / M12 żeńskie 0° kod A z diodami LED to doskonałe rozwiązanie dla inżynierów, automatyków i służb utrzymania ruchu, szukających niezawodnego, wytrzymałego oraz łatwego w montażu przewodu do zastosowań przemysłowych.
