Męski prosty – żeński 90°
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 611 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

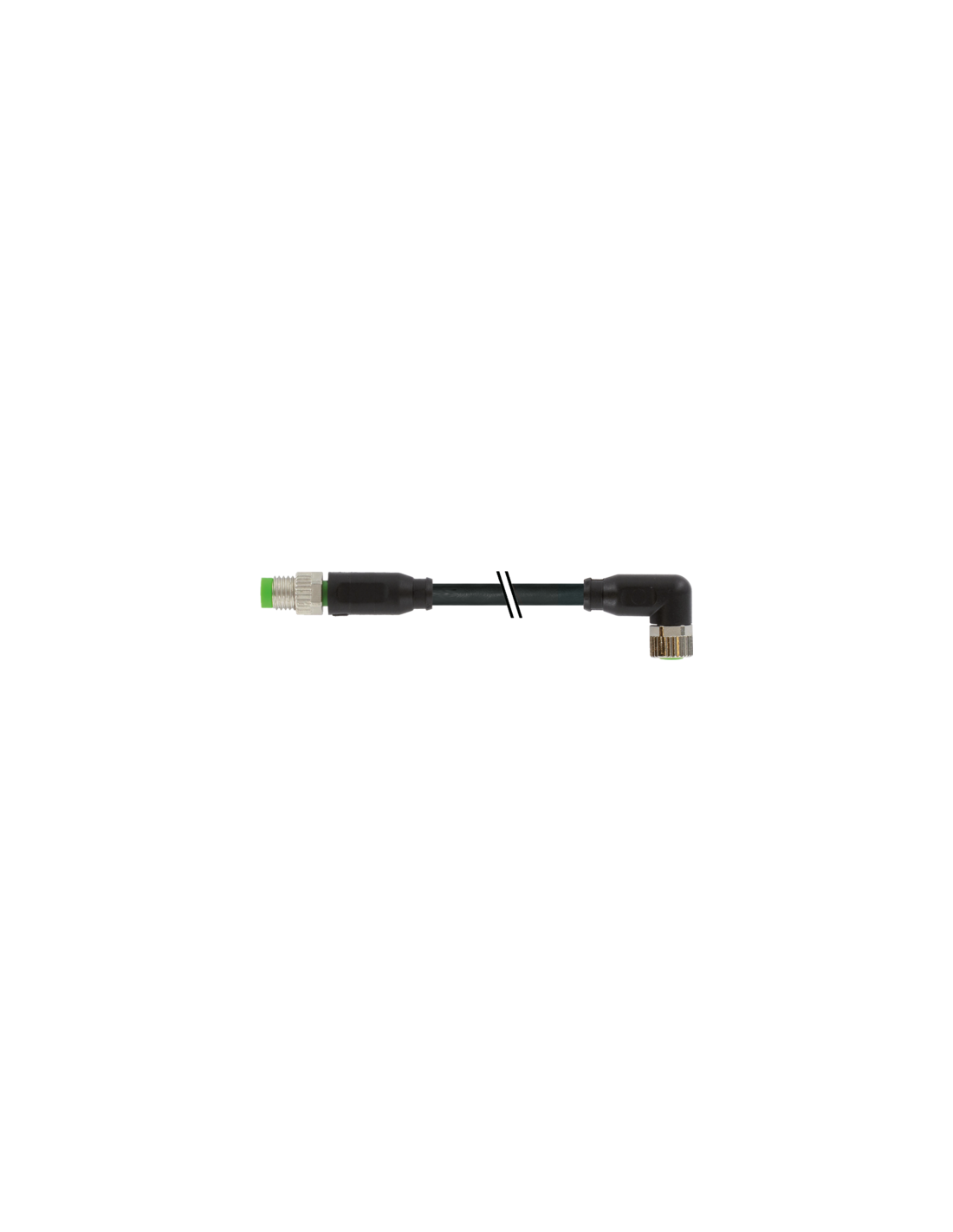

Konektor M8 męski prosty – M8 żeński kątowy 90° 4 piny 7000-88031-6110500
Konektor M8 męski prosty na M8 żeński kątowy to niezawodne rozwiązanie przeznaczone do profesjonalnych zastosowań przemysłowych, które wymagają stabilnego połączenia elektrycznego. Produkt o kodzie 7000-88031-6110500 charakteryzuje się wysoką odpornością na warunki zewnętrzne oraz szerokim zakresem zastosowań w automatyce, maszynach, czujnikach, liniach produkcyjnych i systemach sterowania.
Zastosowania i możliwości wykorzystania konektora M8
Złącza M8 są powszechnie stosowane w przemyśle, szczególnie w automatyce przemysłowej, instalacjach maszyn oraz robotyce. Sprawdzają się wszędzie tam, gdzie ważne są pewność połączenia, ochrona przed zanieczyszczeniami i wilgocią oraz odporność na wstrząsy. Konektory te dedykowane są między innymi do:
- czujników indukcyjnych, fotoelektrycznych i pojemnościowych,
- elementów wykonawczych, takich jak siłowniki czy zawory,
- modułów wejść/wyjść (I/O) oraz systemów fieldbus,
- maszyn pakujących i linii produkcyjnych,
- aplikacji narażonych na kontakt z olejem, smarami lub innymi substancjami chemicznymi.
Konstrukcja i właściwości mechaniczne
Konektor posiada 4 piny, co umożliwia realizację połączeń sygnałowych i zasilających w standardzie M8 (DIN EN 61076-2-114), często wykorzystywanym w rozwiązaniach przemysłowych. Obudowa wykonana jest z wysokiej jakości tworzywa PUR, a powłoka styku jest pozłacana, co zapewnia doskonałą przewodność i odporność na korozję.
- Stopień ochrony IP65/IP66K/IP67/IP68 gwarantuje szczelność nawet w trudnych warunkach.
- Odporność na oleje i chemikalia sprawia, że konektor jest odpowiedni do pracy w środowiskach przemysłowych.
- Długość przewodu 5 m pozwala na elastyczną instalację w rozbudowanych systemach.
- Zabezpieczenie przeciwwstrząsowe oraz wysokiej jakości uszczelnienie FKM zwiększają trwałość połączenia.
Bezpieczeństwo i trwałość połączenia
Konektor M8 męski – żeński został zaprojektowany z myślą o minimalizacji ryzyka awarii, przejawiającej się rozszczelnieniem lub przerwaniem obwodu. Dzięki zastosowaniu elementów o wysokim standardzie (m.in. pozłacane styki, trwała izolacja), idealnie sprawdza się w miejscach wymagających niezawodnej transmisji sygnałów elektrycznych.
- Moment dokręcania do 0,4 Nm zapewnia bezpieczne i stabilne połączenie.
- Odpowiedni do peszli o średnicy wewnętrznej 6,5 mm, co ułatwia prowadzenie przewodów w systemach zabezpieczających.
- Kabel o czterech żyłach (brązowy, biały, niebieski, czarny) z powłoką PVC wyróżnia się dobrą giętkością i odpornością na promieniowanie UV oraz płomienie.
Wymiary i schematy podłączenia
Złącze męskie o długości 39 mm i średnicy 10 mm oraz złącze żeńskie kątowe o wymiarach 25 x 20 mm pozwalają na montaż nawet w trudno dostępnych miejscach. Konfiguracja pinów jest zgodna ze standardami branżowymi, co umożliwia bezproblemową integrację z istniejącymi instalacjami.
- Schematy połączeniowe i numeracja pinów ułatwiają właściwy montaż i eliminują ryzyko pomyłki.
- Jasna identyfikacja kolorystyczna przewodów (BN – brązowy, WH – biały, BU – niebieski, BK – czarny) ułatwia szybkie wykonanie podłączeń.
Najważniejsze zalety konektora M8 męski – żeński 7000-88031-6110500
- Uniwersalność zastosowania – kompatybilny z szeroką gamą urządzeń automatyki.
- Podwyższona odporność na warunki zewnętrzne – wysoka klasa szczelności, odporność na oleje, smary i środki chemiczne.
- Elastyczność montażu – przewód o długości 5 m, złącze proste i kątowe.
- Trwałość mechaniczna i elektryczna – wytrzymały materiał obudowy oraz pozłacane styki.
- Bezpieczna transmisja sygnałów i zasilania – cztery piny i odpowiedni przekrój żył.
Dzięki powyższym cechom konektory M8 są wyborem docenianym w procesach produkcyjnych wymagających niezawodności oraz odporności na trudne warunki pracy.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
