Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

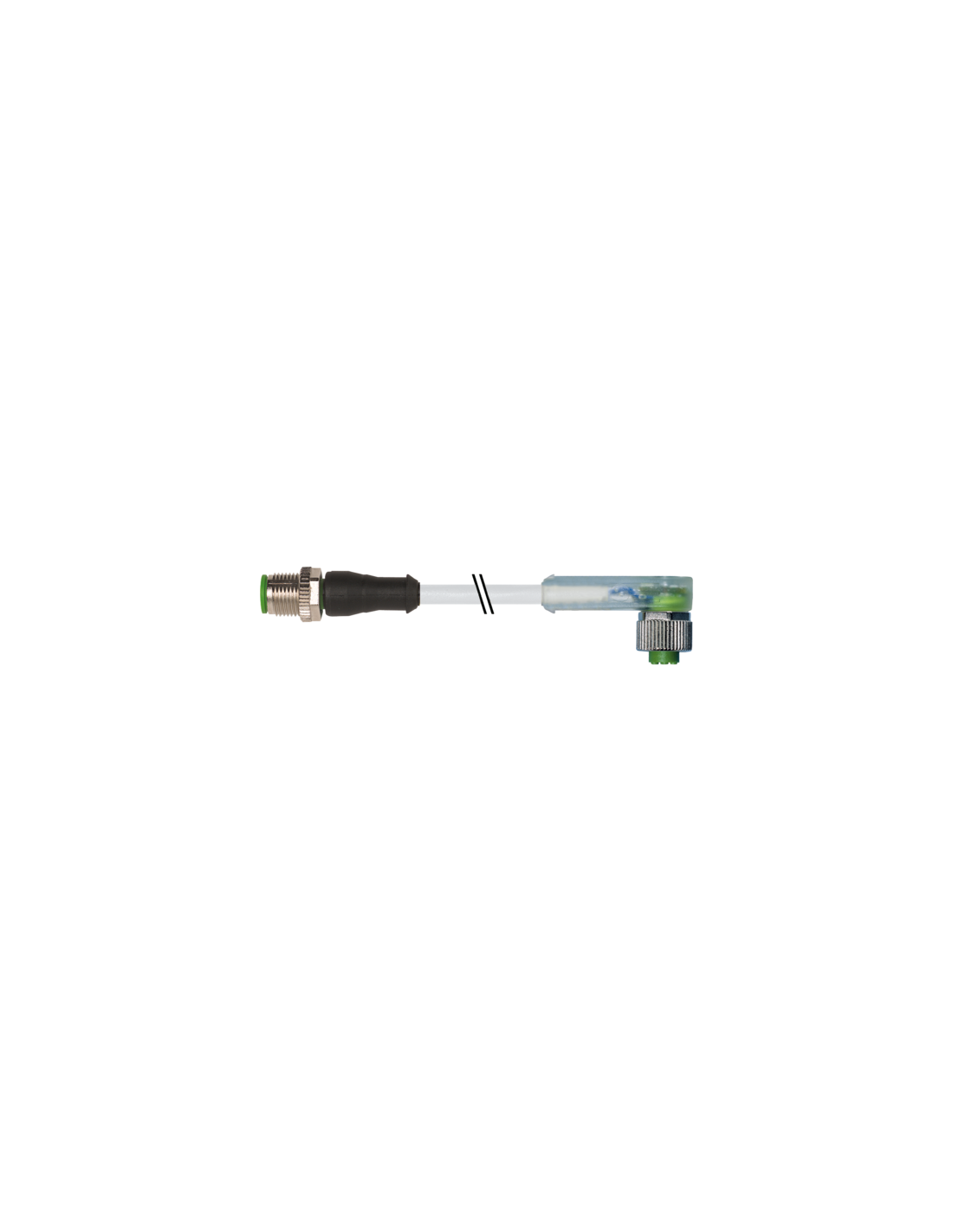

Konektor męski M12 do żeńskiego M12 4-pin – z kablem 2m (7000-40341-2340200)
Konektor M12 męski – żeński M12 o długości 2 metrów to niezawodne rozwiązanie łączeniowe dedykowane dla zastosowań przemysłowych oraz automatyki. Konstrukcja oparta na popularnym standardzie M12 umożliwia szybkie i trwałe połączenie w systemach przesyłania sygnałów oraz zasilania pomiędzy urządzeniami.
Charakterystyka i zalety złącza M12 7000-40341-2340200
- Uniwersalność: Standard przemysłowy M12 – szeroko stosowany w czujnikach, sterownikach PLC, przemyśle maszynowym oraz automatyce przemysłowej.
- Stabilność połączenia: Złącze męskie proste oraz żeńskie kątowe 90° ułatwiające instalację w ograniczonych przestrzeniach.
- Sygnalizacja LED: Trzy wbudowane diody LED (biała, zielona, żółta) pozwalają na wizualną kontrolę sygnałów, co ułatwia diagnostykę i uruchamianie instalacji.
- Odporność środowiskowa: Obudowa z wytrzymałego tworzywa PUR gwarantuje wysoką odporność chemiczną i olejoodporność, co przekłada się na długą żywotność nawet w trudnych warunkach przemysłowych.
- Wysoka szczelność: Stopień ochrony IP65, IP66K oraz IP67 – zabezpiecza przed pyłem, wilgocią oraz czasowym zanurzeniem w wodzie.
- Pewność połączenia: Metalowa nakrętka radełkowana z powłoką niklowaną oraz elementy z cynkowego odlewu ciśnieniowego zapewniają stabilność mechaniczną oraz odporność na wstrząsy.
Zastosowania konektora M12 – gdzie się sprawdza?
Przewód M12 4-pinowy doskonale sprawdza się w automatyce przemysłowej, liniach produkcyjnych, robotyce, instalacjach transportu wewnętrznego, urządzeniach pakujących, czujnikach oraz aktuatorach. Jego solidna konstrukcja i odporność na czynniki zewnętrzne czynią go idealnym wyborem do miejsc narażonych na działanie wody, kurzu lub olejów.
- Automatyka przemysłowa i systemy sterowania
- Robotyka przemysłowa
- Systemy transportu przemysłowego
- Połączenia czujników, enkoderów oraz wyłączników krańcowych
- Maszyny pakujące i montażowe
Parametry użytkowe i kwestie bezpieczeństwa złącza M12
Złącze M12 zostało przystosowane do pracy w temperaturach od -25°C do +85°C, natomiast przewód PUR zapewnia wytrzymałość nawet przy częstym ruchu oraz w złożonym środowisku pracy. Kabel składa się z 4 przewodów o przekroju 0,34 mm², co umożliwia przesyłanie prądu do 4 A na styk oraz napięcia do 30V DC. Wysoka odporność na płomienie, chemikalia, benzynę oraz oleje sprawia, że przewód spełnia wymagania nowoczesnych zakładów produkcyjnych.
Dzięki spełnieniu restrykcyjnych norm (DIN EN 61076-2-101, UL, IEC) oraz możliwości pracy w cyklicznie giętych aplikacjach, przewód może być używany zarówno w instalacjach stacjonarnych, jak i ruchomych (C-track do 10 milionów zgięć).
Budowa i kompatybilność złącza M12 4-pin
- Układ pinów i przeznaczenie: 4-pin umożliwia przesył sygnałów i zasilania według standardowego rozkładu kolorystycznego: brązowy – zasilanie (+), niebieski – zasilanie (-), biały – styk N/C, czarny – styk N/O.
- Łatwość montażu: Nakrętka radełkowana (SW13) oraz kątowa konstrukcja znacznie ułatwiają montaż nawet w trudno dostępnych miejscach.
- Przewód elastyczny i bezpieczny: Powłoka z PUR, przewód bezhalogenowy oraz bezsilikonowy, odporny na zginanie i skręcanie.
Podsumowanie – przewód M12 z wtykiem męskim i żeńskim do wymagających warunków
Konektor M12 męski prosty / żeński kątowy, 4-pinowy, z 2-metrowym przewodem PUR to profesjonalne rozwiązanie do zastosowań przemysłowych, które gwarantuje nie tylko bezpieczeństwo transmisji sygnału, ale również niezawodność przy intensywnej eksploatacji. Idealny do nowoczesnych instalacji automatyki, systemów kontrolno-pomiarowych oraz innych aplikacji wymagających certyfikowanego, wytrzymałego połączenia.
