Męski 90° – żeński proste
Przewód zatwierdzony dla 600 V
M12 – M12, 5-piny
USA
Przewód zatwierdzony dla 600 V
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 161 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 103,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,93 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 18 AWG |
| Conductor crosssection (wire) | 18 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 22,5 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

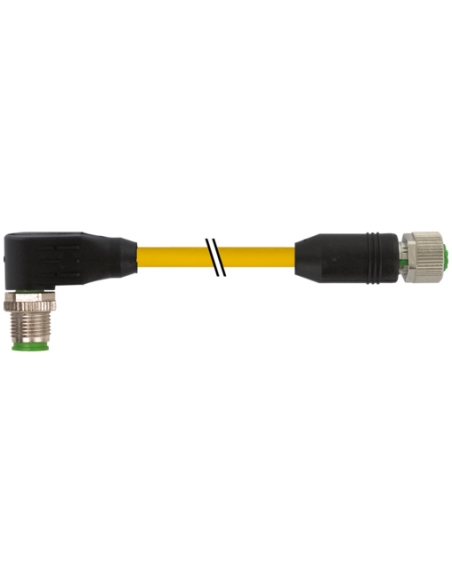

Złącze M12 męskie 90° / M12 żeńskie proste 5-pinowe – przewód sygnałowy i zasilający
Przewód łączący M12 męski 90° do M12 żeńskiego prostego to wysokiej jakości komponent przeznaczony do przemysłowych systemów automatyki, maszyn oraz aplikacji wymagających niezawodnych połączeń elektrycznych. Dzięki kątowej konstrukcji wtyczki męskiej (90°) oraz prostemu złączu żeńskiemu, produkt umożliwia instalację w ograniczonych przestrzeniach i miejscach trudno dostępnych, zapewniając jednocześnie komfort łączenia oraz utrzymania porządku w układzie okablowania.
Najważniejsze cechy kabla M12 – zastosowanie i zalety
- Wysoka odporność środowiskowa: stopień ochrony IP65, IP66K oraz IP67 zapewnia ochronę przed kurzem, wilgocią i silnym strumieniem wody, co pozwala na zastosowanie w trudnych warunkach przemysłowych.
- Certyfikacja UL, cURus: gwarancja bezpieczeństwa użytkowania w środowisku przemysłowym oraz zgodność z normami międzynarodowymi.
- Przewód 5-żyłowy: odpowiedni do przesyłania sygnałów oraz zasilania – szerokie zastosowanie w czujnikach, siłownikach, systemach I/O oraz automatyce maszyn.
- Wytrzymałość mechaniczna: trwała izolacja kabla (TPE/PVC), powłoka niklowana, blokada cynkowego odlewu ciśnieniowego oraz zabezpieczenie przeciwwstrząsowe.
- Odporny na działanie olejów i środków chemicznych: możliwość montażu w aplikacjach, gdzie występuje kontakt z mediami agresywnymi i smarami przemysłowymi.
Konstrukcja i budowa przewodu M12 – szczegóły techniczne

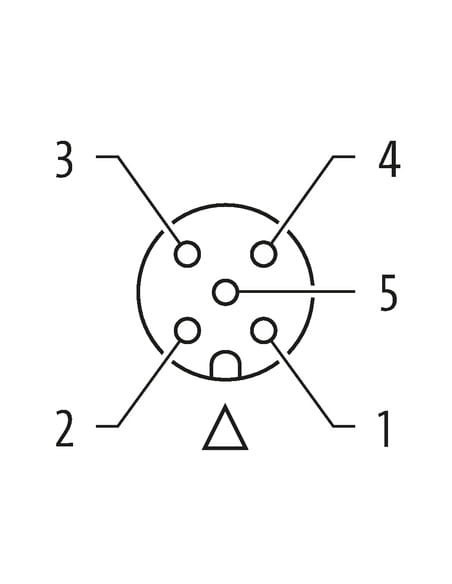

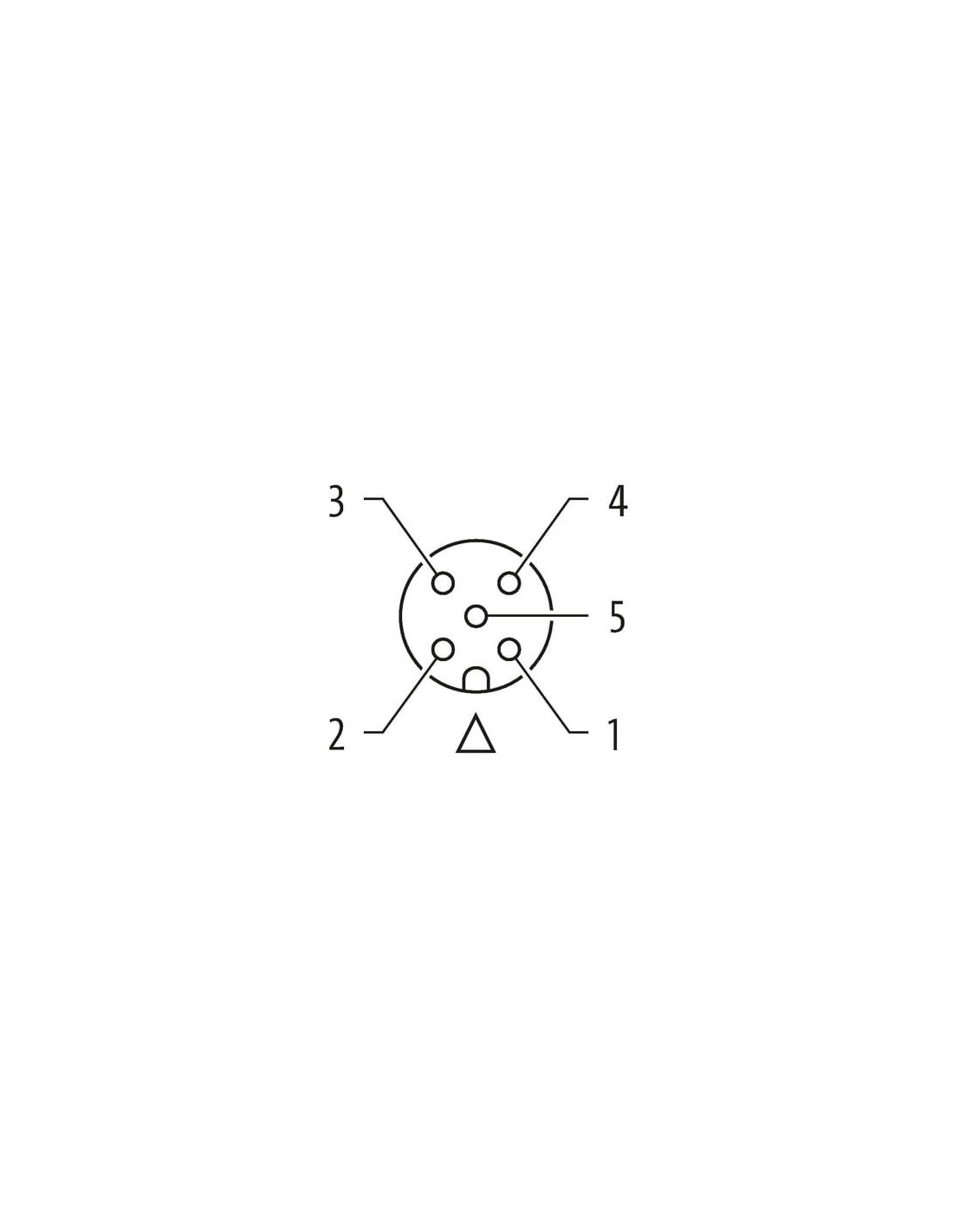

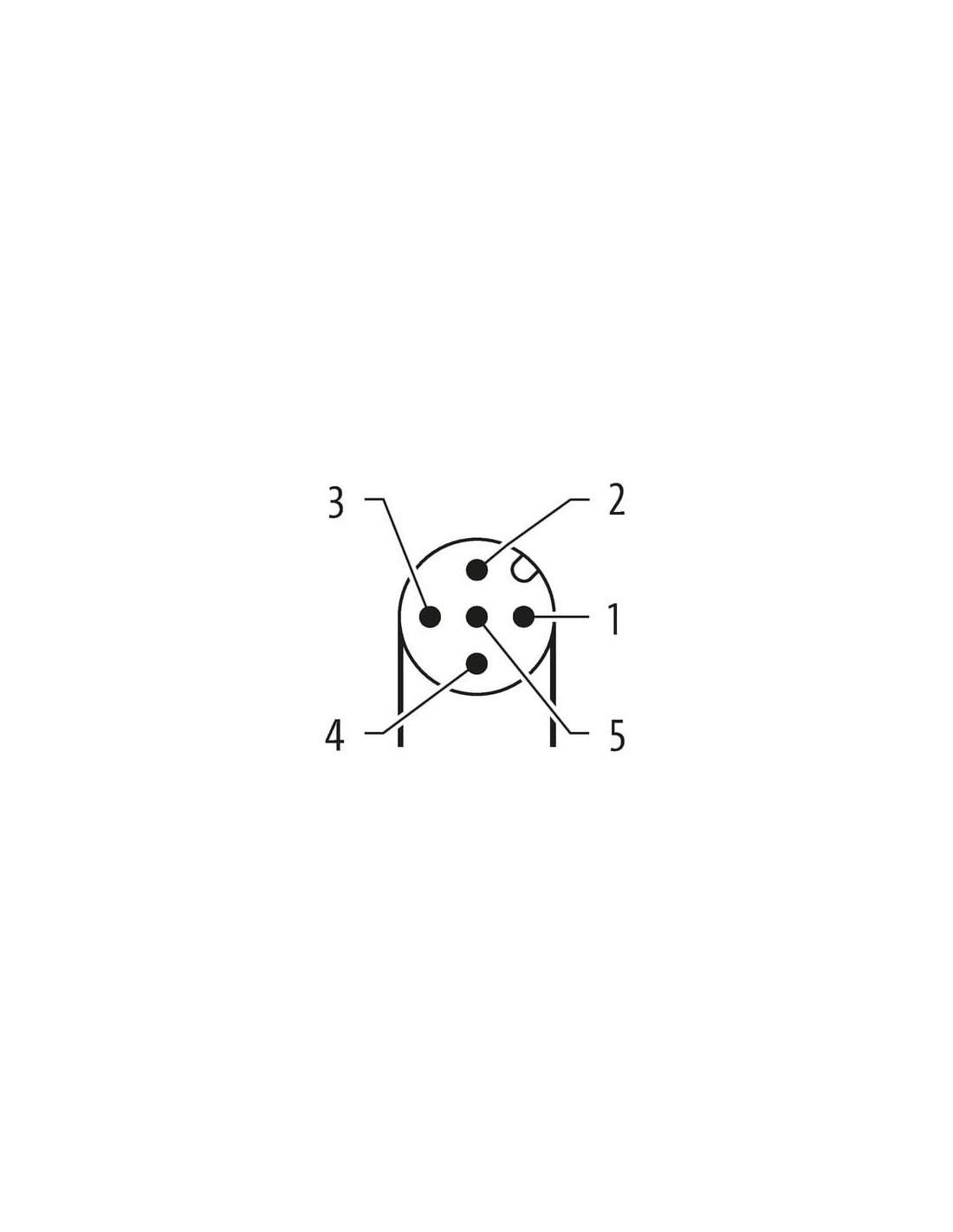

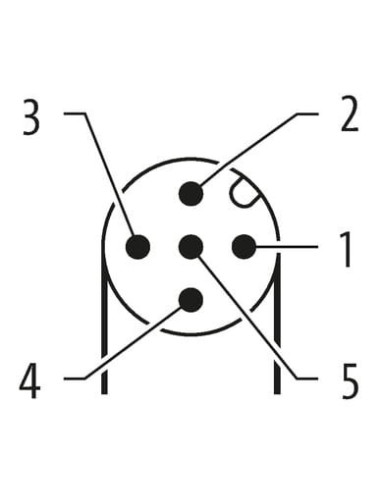

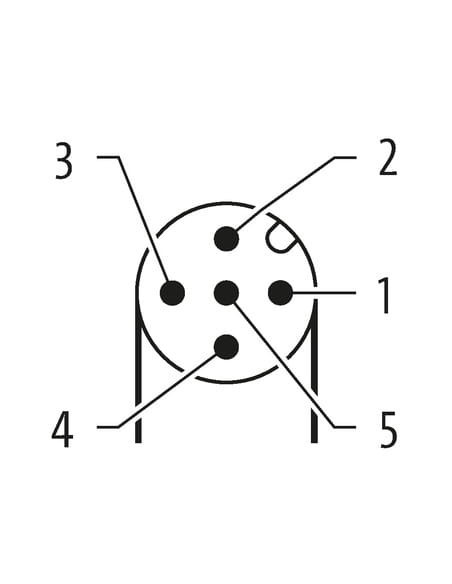

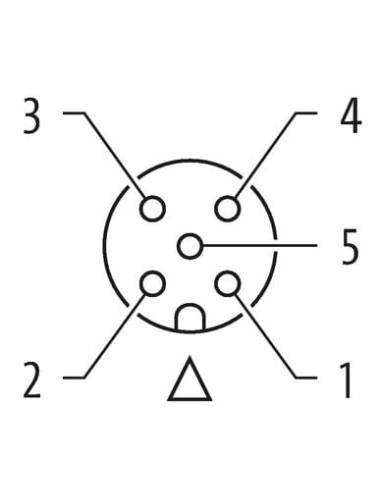

- Złącza: M12 męskie 90° – M12 żeńskie proste, 5-pinowe, kodowanie A
- Długość kabla: 5 metrów (inne długości dostępne na indywidualne zamówienie)
- Kolor izolacji: żółty dla łatwej identyfikacji instalacji
- Przekrój przewodów: 18 AWG (wysoka wydajność prądowa - do 9 A na żyłę według DIN VDE 0298-4)
- Materiał płaszcza: TPE – odporny na ścieranie, elastyczny i trwały
- Materiał przewodników: skrętka miedziana goła, gwarantująca niską rezystancję i wysoką przewodność
Typowe zastosowanie przewodu M12 5-pinowego
- Automatyka przemysłowa: połączenie czujników i aktuatorów z modułami I/O
- Budowa maszyn: okablowanie maszyn w przestrzeniach, gdzie wymagane jest połączenie pod kątem
- Transport i logistyka: odporność na wstrząsy, możliwość stosowania na liniach produkcyjnych i wózkach AGV
- Przemysł spożywczy, chemiczny, automotive: doskonała odporność kabla na oleje, smary i wybrane środki chemiczne
Złącze kablowe M12 w wersji 90° męskie na proste żeńskie sprawdzi się w warunkach, gdzie tradycyjne, proste połączenia są trudne do zastosowania. Dzięki prefabrykowanemu połączeniu zapewnia szczelność i bezpieczeństwo przesyłu sygnałów oraz zasilania, eliminując ryzyko błędów instalacyjnych i zwiększając niezawodność systemów automatyki.
Długa żywotność oraz odporność na setki tysięcy cykli gięcia i skręcania powodują, że przewód może być stosowany także w aplikacjach dynamicznych - w maszynach ruchomych, robotyce czy na liniach technologicznych, gdzie trwałość i niezawodność są priorytetem.
