Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

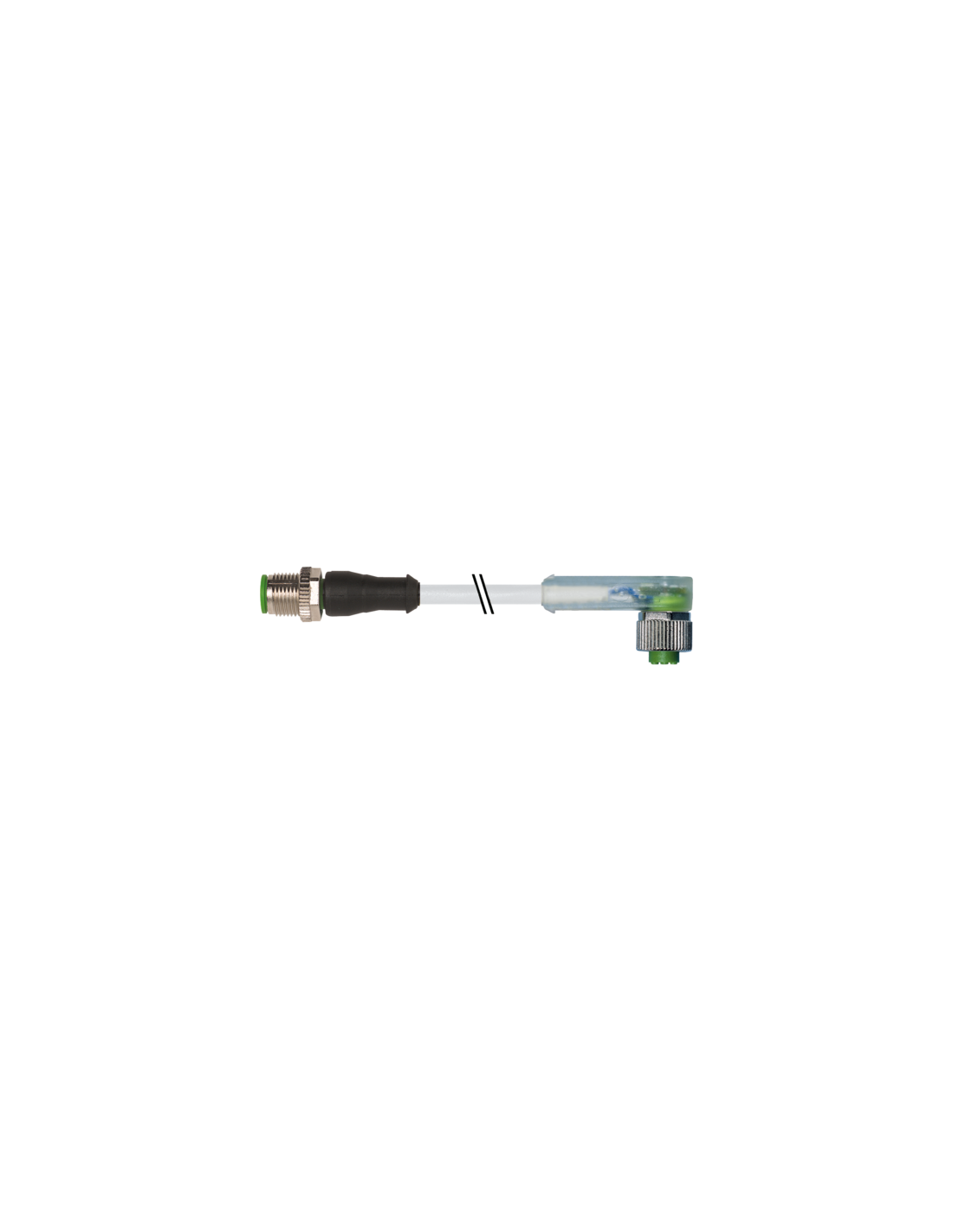

Konektor M12 męski prosty – żeński kątowy z LED 4-pinowy do zastosowań przemysłowych
Konektor M12 męski prosty do M12 żeński kątowy z LED to wysokiej jakości przewód połączeniowy przeznaczony do zastosowań w automatyce przemysłowej, czujnikach, siłownikach, maszynach oraz instalacjach opartych na standardzie M12. Dzięki konstrukcji z czterema pinami sygnałowymi i sygnalizacją LED w wersji PNP (lub opcjonalnie NPN) produkt umożliwia szybkie diagnozowanie stanu połączenia w warunkach przemysłowych.
- Standard M12, 4-pinowy – niezawodny przesył sygnałów i zasilania dla szerokiej gamy urządzeń automatyki.
- Sygnalizacja LED – trzy diody LED (biała, zielona, żółta) zapewniają wizualną informację o stanie pracy każdego styku, co znacząco ułatwia diagnostykę i serwisowanie układu.
- Wysoka odporność na warunki zewnętrzne – stopień ochrony IP65, IP66K oraz IP67 oraz wysoka odporność na działanie olejów i chemikaliów (obudowa z tworzywa PUR).
- Trwałość mechaniczna – wytrzymały przewód o długości 3 metrów, z elastyczną i odporną na ścieranie powłoką, umożliwia użytkowanie zarówno w ruchomych, jak i stałych instalacjach.
- Bezpieczne połączenie – solidny gwint M12 x 1 oraz zabezpieczenie przeciwwstrząsowe gwarantują pewne i stabilne połączenie, nawet w warunkach intensywnych drgań i ruchów mechanicznych.
- Przewód bezhalogenowy, wolny od kadmu, silikonu i ołowiu – przyjazny dla środowiska oraz spełniający rygorystyczne normy bezpieczeństwa.
Zastosowanie konektora M12 z sygnalizacją LED
Konektor M12 z sygnalizacją LED sprawdza się w instalacjach, gdzie wymagana jest szybka kontrola sygnalizacji oraz niezawodne połączenie w środowiskach narażonych na zabrudzenia, wilgoć czy intensywną eksploatację. Obudowa o wysokiej odporności mechanicznej gwarantuje długą żywotność w aplikacjach przemysłowych, a wyraźne wskaźniki LED pozwalają operatorom szybko lokalizować nieprawidłowości. Typowe zastosowania obejmują:
- czujniki zbliżeniowe, fotoelektryczne, magnetyczne,
- elementy wykonawcze (siłowniki, zawory),
- moduły I/O w szafach sterowniczych,
- sterowanie w liniach produkcyjnych,
- automatyzacja maszyn i robotów,
- systemy transportowe i logistyczne.
Właściwości konstrukcyjne i techniczne konektora M12
Konektor posiada kątowe oraz proste zakończenie, co umożliwia dopasowanie do ograniczonych przestrzeni montażowych. Wysoka odporność na drgania i ochrona przed rozłączeniem uzyskane zostały dzięki konstrukcji radełkowanej nakrętki oraz metalowej blokadzie z niklowanego odlewu cynkowego. Zastosowane materiały zapewniają trwałość i bezpieczeństwo, nawet podczas intensywnego użytkowania.
- Zakres napięcia roboczego: 18–30 V DC; Maksymalny prąd: 4 A na styk
- Zakres temperatur pracy: od -25°C do +85°C (przy kablu od -40°C do +90°C w trybie stałym)
- Średnica przewodu: 4,5 mm; masa: 36,3 g/m
- Certyfikaty: cURus; spełnia normę DIN EN 61076-2-101 (M12)
Korzyści z zastosowania konektora M12 męski–żeński z LED w instalacjach przemysłowych
Zastosowanie konektora M12 męskiego prostego do M12 żeńskiego kątowego z LED znacząco podnosi efektywność serwisowania oraz bezpieczeństwo użytkowania maszyn i linii produkcyjnych. Łatwa identyfikacja stanów logicznych za pomocą LED, możliwość pracy w trudnych warunkach środowiskowych oraz szerokie możliwości montażu sprawiają, że produkt jest uniwersalnym wyborem w nowoczesnej automatyce przemysłowej oraz robotyce.
