Męski prosty – żeński proste
M12 – M12, 8-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

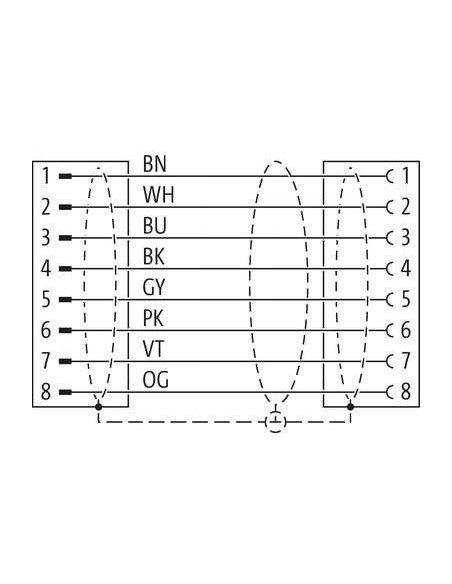

| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 294 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Kabel połączeniowy M12 męski 0° / M12 żeński 0° ekranowany 7000-48041-2940120 – specjalistyczne rozwiązanie do automatyki przemysłowej
Kabel M12 męski 0° / M12 żeński 0° o kodzie produktu 7000-48041-2940120 to wysokiej jakości, przemysłowy przewód połączeniowy, dedykowany do zastosowań wymagających niezawodności, bezpieczeństwa i odporności na trudne warunki pracy. Produkt wyposażony jest w 8-pinowe, proste złącza typu M12, które umożliwiają szybki i pewny montaż. Kabel o długości 1,2 m gwarantuje elastyczność instalacji w maszynach oraz na liniach produkcyjnych.
Główne cechy i zalety złącza M12 ekranowanego
- Ekranowanie przewodu – skuteczna ochrona przed zakłóceniami elektromagnetycznymi w środowiskach o dużym natężeniu fal EMI.
- Wysoka odporność mechaniczna i chemiczna – obudowa z wytrzymałego tworzywa sztucznego, odporna na działanie olejów oraz agresywnych substancji chemicznych (przy odpowiedniej weryfikacji dotyczącej wymagających mediów).
- Przemysłowy standard M12 – zgodność z normą DIN EN 61076-2-101 zapewnia uniwersalność zastosowania w automatyce przemysłowej, robotyce, przemyśle spożywczym, maszynowym oraz automotive.
- Wysoki stopień ochrony – IP65, IP66K, IP67 oraz IP68 (przy prawidłowym montażu), co pozwala na zastosowanie nawet w środowiskach narażonych na wilgoć, pył czy mycie ciśnieniowe.
- Solidność połączenia – specjalnie zaprojektowane zabezpieczenie przeciwwstrząsowe oraz niklowane nakrętki gwarantują bezpieczne i trwałe użytkowanie.
- Bezhalogenowy kabel PUR – doskonała odporność na płomień, benzynę oraz oleje, zgodność z normami UL i IEC, a także długowieczność w aplikacjach C-track oraz w wymagających warunkach ruchu (wysoka liczba cykli gięcia i skręcania).
Typowe zastosowania kabla ekranowanego M12/M12
Złącze M12 ekranowane to uniwersalne rozwiązanie do aplikacji wymagających:
- przesyłu sygnałów lub zasilania w szafach sterowniczych, na liniach produkcyjnych oraz w maszynach przemysłowych,
- komunikacji czujników, siłowników, serwomechanizmów z systemami zdalnymi,
- zastosowań mobilnych – przenośnych taśm, robotów współpracujących, automatycznych manipulatorów,
- części ruchomych urządzeń przemysłowych wymagających odporności na wielokrotne zginanie i skręcanie,
- aplikacji o podwyższonych wymaganiach dotyczących odporności na zakłócenia oraz trwałość połączeń w trudnych warunkach środowiskowych.
Budowa i bezpieczeństwo użytkowania
Dzięki ekranowaniu oplotem miedzianym (pokrycie 80%), izolacji przewodów z PP oraz płaszczowi PUR, kabel zapewnia wysoką odporność na uszkodzenia mechaniczne, ścieranie i wpływ czynników chemicznych. Klucz bezpieczeństwa SW13 ułatwia montaż i solidne dokręcenie każdego złącza.
Wysoka klasa szczelności gwarantuje niezawodność nawet w miejscach o podwyższonym ryzyku kontaktu z wodą i pyłem. Przewód spełnia standardy UL, IEC i DIN, a także jest pozbawiony ołowiu, kadmu, halogenów oraz silikonów.
Optymalne rozwiązanie dla nowoczesnej automatyki
Kabel M12 męski / M12 żeński ekranowany o kodzie 7000-48041-2940120 to wybór dla tych, którzy poszukują niezawodnych połączeń sygnałowych i zasilających w zaawansowanych aplikacjach przemysłowych. Szeroki zakres temperatur pracy (od -40°C do +90°C), odporność na dynamiczne obciążenia i kompatybilność z innymi elementami systemów M12 czynią go uniwersalnym rozwiązaniem dla specjalistycznych instalacji automatyki.
