Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

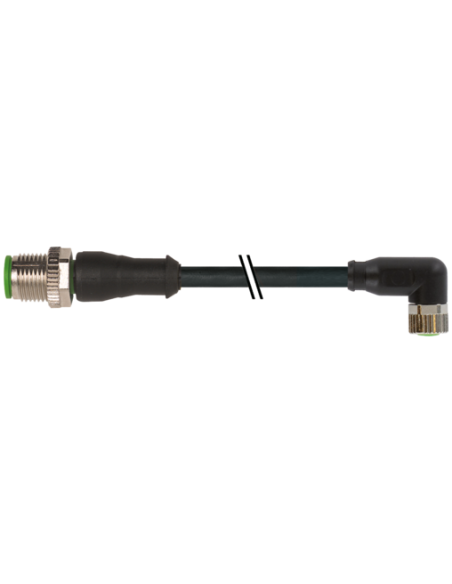

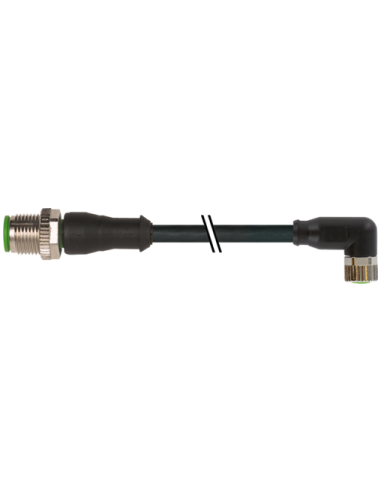

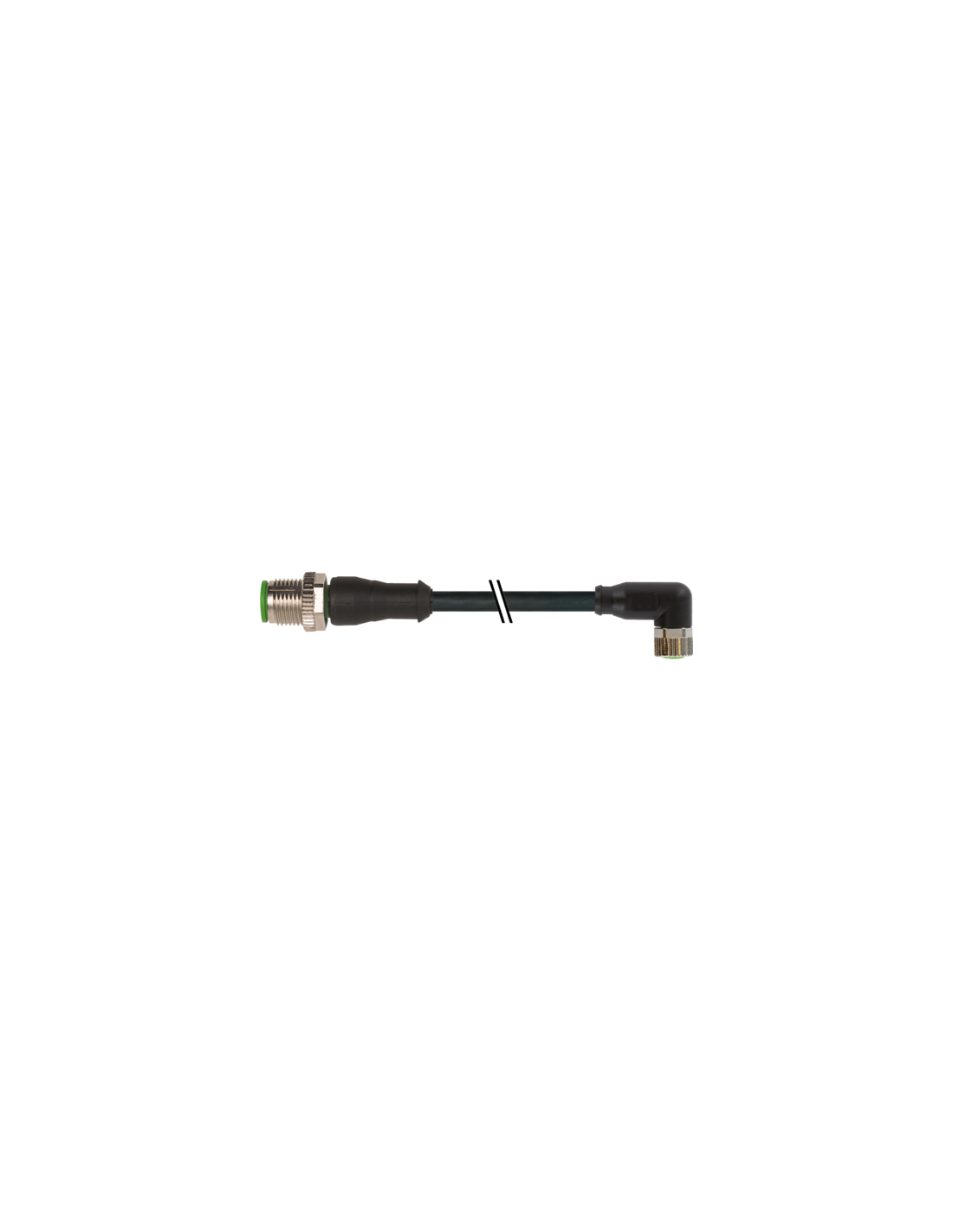

Konektor M12 męski prosty – M8 żeński kątowy 3-pinowy – przewód 2 m
Konektor M12 męski prosty na M8 żeński kątowy to wysokiej jakości przewód sygnałowy, który znajduje zastosowanie w automatyce przemysłowej, maszynach, systemach czujników oraz aplikacjach wymagających solidnego i niezawodnego połączenia elektrycznego. Produkt dostępny jest pod kodem 7000-40601-6300200.
Charakterystyka i zalety konektora M12 – M8
- 3-pinowe złącza umożliwiają przesył sygnału lub zasilania w systemach automatyki.
- Męskie złącze M12 (proste) oraz żeńskie złącze M8 (kątowe 90°) gwarantują uniwersalne zastosowanie w trudno dostępnych lokalizacjach.
- Długość kabla 2 m pozwala na wygodny montaż w różnorodnych aplikacjach.
- Wysoka odporność na ciecze chemiczne i oleje dzięki zastosowaniu materiałów PUR i FKM.
- Stopień ochrony IP65, IP66K, IP67 – odporność na wodę, pył oraz trudne warunki przemysłowe.
- Zakładane obciążenia prądowe do 4 A (dla konektora), napięcie pracy do 60 V DC (konektor) oraz do 300 V (kabel).
- Kodowanie A zapewnia bezpieczeństwo połączeń.
- Możliwość zamówienia innych długości kabli.
Typowe zastosowania złącza M12 – M8
Produkt doskonale sprawdza się w systemach czujników automatyki, liniach produkcyjnych, maszynach przemysłowych, urządzeniach pakujących, w robotyce oraz w aplikacjach wymagających połączeń odpornych na drgania i wibracje. Stanowi niezbędne rozwiązanie dla niezawodnych transmisji sygnałów i zasilania w trudnych warunkach środowiskowych.
Konstrukcja i bezpieczeństwo połączenia M12 – M8
- Obudowa z tworzywa PUR zapewnia trwałość oraz odporność na uszkodzenia mechaniczne.
- Kontakty wykonane ze stopu miedzi, pozłacane dla lepszej przewodności.
- Solidne zaciski oraz blokada gwarantują stabilność montażu, nawet w wymagających aplikacjach.
- Brak diody LED – dedykowany do standardowych połączeń bez sygnalizacji optycznej.
- Przeznaczony do stosowania w miejscach narażonych na wstrząsy i wibracje (wbudowane zabezpieczenie przeciwwstrząsowe).
Warunki eksploatacji i odporność środowiskowa
Złącze wyróżnia szeroki zakres temperatur pracy od -25°C do 85°C (stała praca kabla od -40°C do 80/90°C) oraz wysoka odporność na promieniowanie UV, chemikalia, benzynę i oleje, zgodnie z kluczowymi normami przemysłowymi. Produkt jest wolny od ołowiu, kadmu, halogenów i silikonu, co zwiększa bezpieczeństwo użytkowania w nowoczesnych instalacjach.
Budowa przewodu i parametry mechaniczne
- Przewód 3-żyłowy, z izolacją z PP, o przekroju pojedynczej żyły 0,25 mm².
- Pokrycie zewnętrzne: PUR, średnica zewnętrzna 4,1 mm.
- Wysoka odporność mechaniczna – dopuszczalne promienie zgięcia oraz duża liczba cykli gięcia i skręcania.
- Identyfikacja żył: brązowy (BN), niebieski (BU), czarny (BK).
Polecane zastosowania konektora M12 męski – M8 żeński
Konektor M12 na M8 polecany jest do zastosowań w automatyce przemysłowej, systemach bezpieczeństwa, aplikacjach maszynowych, sterowaniu procesami, urządzeniach pomiarowych oraz wszelkich profesjonalnych instalacjach wymagających solidnych, szczelnych i trwałych połączeń.
