Dostępny

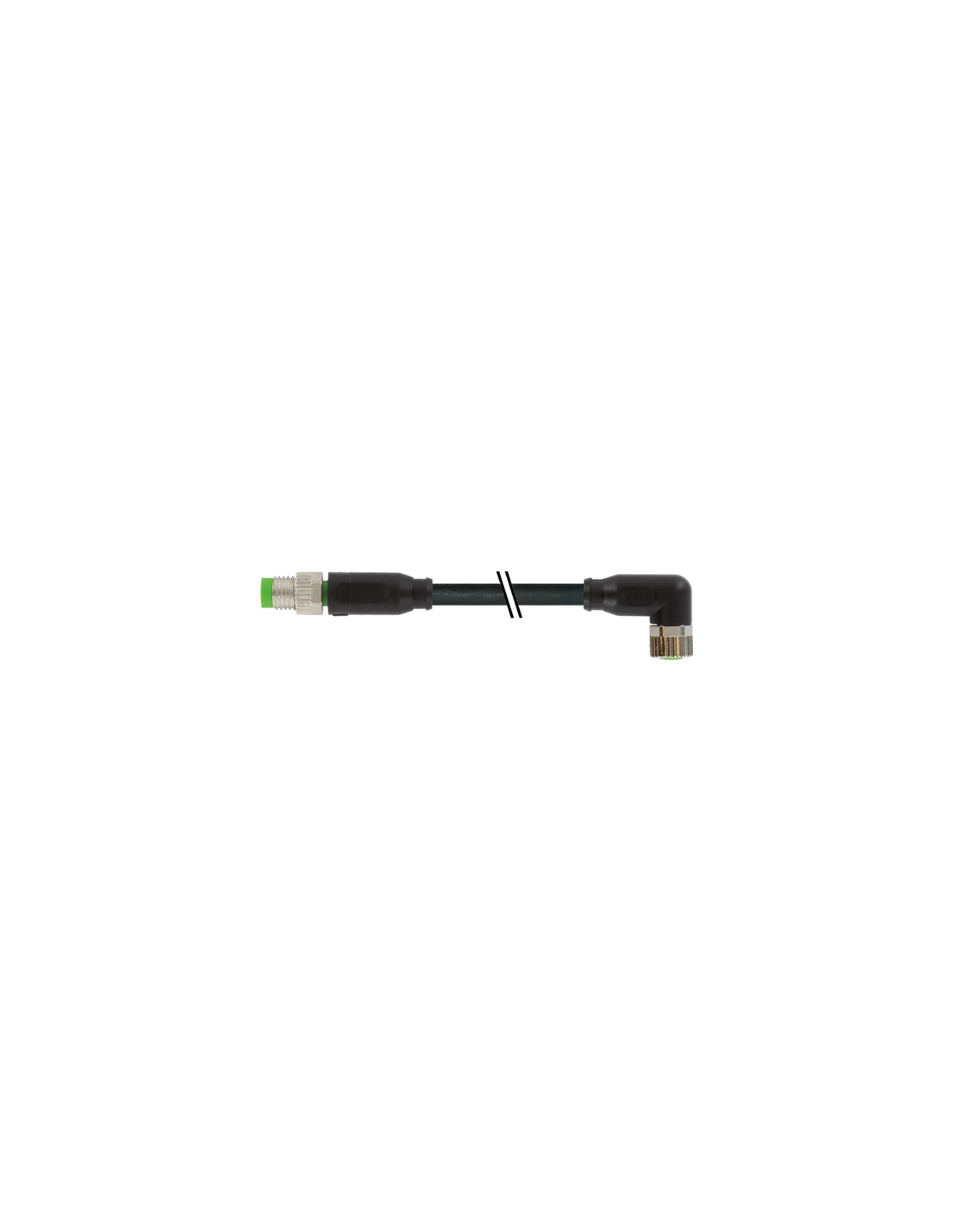

Męski prosty – żeński 90°
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M8 męskie – żeńskie kątowe 90°, 4-pinowe – kod produktu 7000-88031-6310400
Przewód M8 męski prosty do M8 żeńskiego kątowego 90° to wysokiej jakości rozwiązanie przeznaczone do przemysłowych aplikacji automatyki, sterowania i przesyłu sygnału. Złącze w wersji 4-pinowej zapewnia uniwersalność zastosowań oraz kompatybilność z systemami wykorzystującymi standard DIN EN 61076-2-114. Produkt pozwala na szybkie i niezawodne łączenie komponentów maszyn oraz czujników.
Specjalistyczny przewód M8 z kątownikiem – zastosowanie i możliwości
Kabel M8 o długości 4 metrów wyposażony z jednej strony w prostą wtyczkę męską, a z drugiej w złącze żeńskie pod kątem 90°, co ułatwia instalację w miejscach o ograniczonej przestrzeni. Rozwiązanie to sprawdza się m.in. w:
- instalacjach przemysłowych i automatyce,
- systemach czujnikowych i wykonawczych,
- zrobotyzowanych liniach produkcyjnych,
- technikach pakowania i transportu,
- aplikacjach narażonych na kontakt z olejami oraz substancjami chemicznymi.
Wytrzymała budowa oraz wysoka odporność na drgania i czynniki chemiczne czynią przewód doskonałym wyborem do pracy w trudnych warunkach przemysłowych.
Bezpieczeństwo i niezawodność w połączeniach przemysłowych
Stopień ochrony IP65/IP66K/IP67/IP68 zapewnia pełną szczelność oraz odporność na pyły i wilgoć, co pozwala na instalację przewodu zarówno w aplikacjach wewnętrznych, jak i zewnętrznych. Zastosowane materiały (PUR, FKM, stop miedzi) gwarantują trwałość oraz odporność na promieniowanie UV i działanie płomienia.
Budowa przewodu i zalety konstrukcyjne
Przewód z 4 żyłami (brązowy, biały, niebieski, czarny) w oplocie PUR o średnicy zewnętrznej 4,5 mm zapewnia elastyczność oraz bezpieczeństwo połączenia. Pozłacane styki dodatkowo minimalizują straty sygnału oraz przeciwdziałają korozji, zwiększając żywotność całego systemu.
- Maksymalne napięcie pracy: do 60 V DC / 50 V AC;
- Obciążalność prądowa na styk: do 4 A;
- Odporność mechaniczna: wysoka liczba cykli gięcia oraz odporność na skręcanie kabli;
- Kablowanie zgodne z normami: odporność na UV (DIN EN ISO 4892-2), odporność na ogień (UL 1581 FT2, IEC 60332-2-2).
M8 męski prosty / M8 żeński kątowy – typowe zastosowania
Złącze kablowe M8 jest szeroko stosowane w rozbudowanych instalacjach automatyki oraz w układach sensorycznych, gdzie ważna jest pewność i szczelność połączeń. Dzięki swojej konstrukcji znajduje zastosowanie także w systemach transportowych, maszynach pakujących, urządzeniach pomiarowych i wielu innych instalacjach przemysłowych.
Najważniejsze zalety złącza M8 – 7000-88031-6310400
- Niezawodność i szczelność – wielostopniowa ochrona IP, pozłacane styki, odporność na mechaniczne uszkodzenia;
- Uniwersalność zastosowania – przewód sprawdzi się w większości branż przemysłowych;
- Elastyczność oraz trwałość – wytrzymałość na oddziaływania chemiczne, promieniowanie UV, zmienne temperatury i wysoką ilość cykli pracy;
- Łatwość montażu – kompaktowe wymiary, szybki montaż przez włożenie i przykręcenie, możliwość zastosowania zabezpieczeń przeciwwstrząsowych.
Dzięki powyższym cechom przewód 7000-88031-6310400 M8 stanowi niezawodne i ekonomiczne rozwiązanie w każdej profesjonalnej instalacji automatyki.
