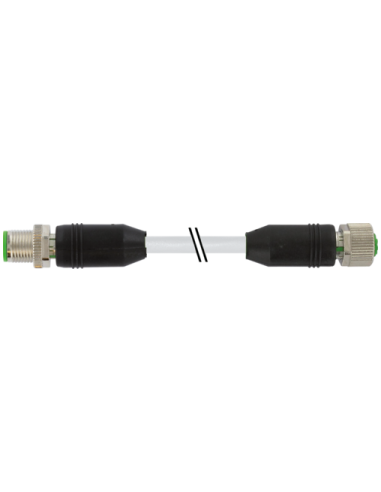

Męski prosty – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 40 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |

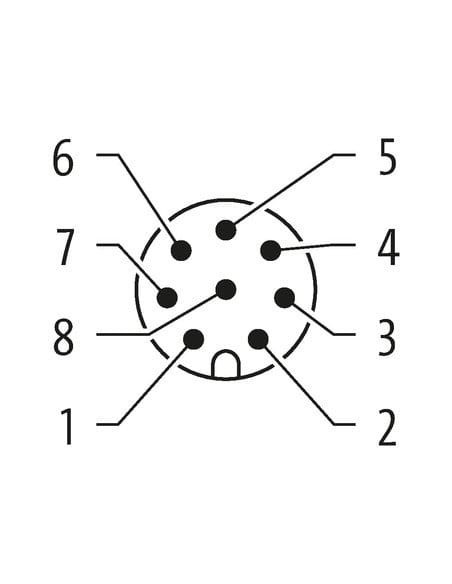

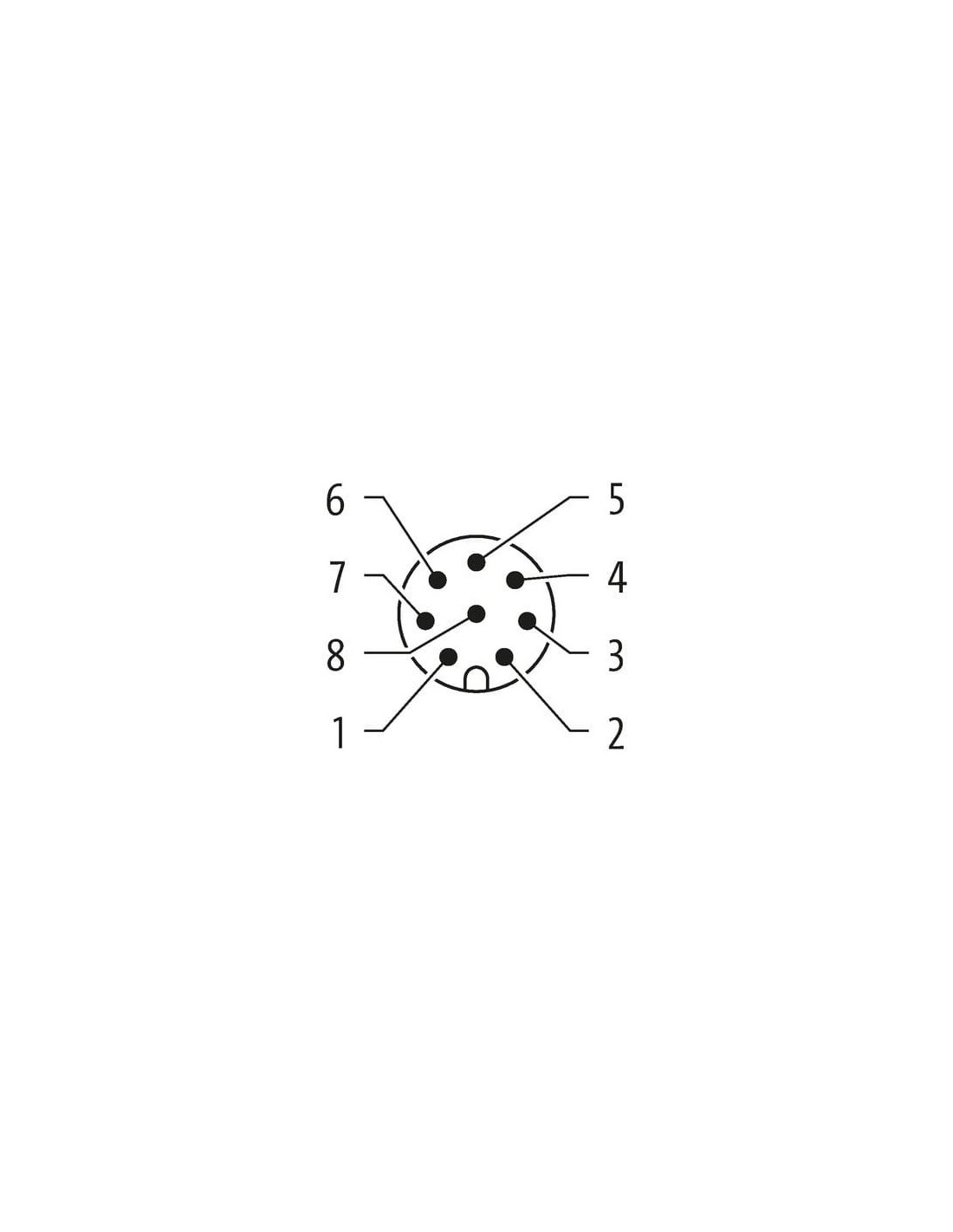

| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

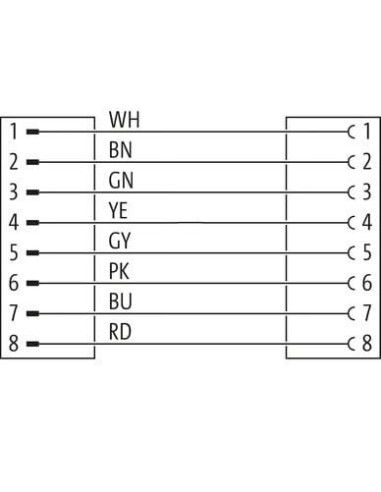

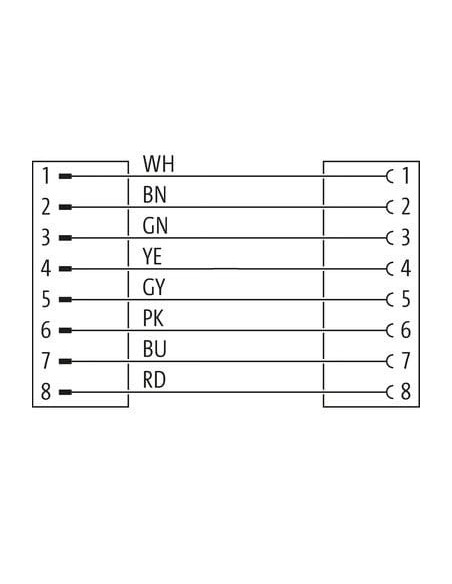

| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 292 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – żeński, 8-pinowy, 40 m – profesjonalne połączenie automatyki
Konektor M12 męski, prosty – M12 żeński, prosty, 8-pinowy (kod produktu: 7000-48001-2924000) to niezawodny przewód połączeniowy, zaprojektowany do zastosowań przemysłowych, automatyki oraz rozwiązań technologicznych wymagających najwyższej jakości połączeń sygnałowych i zasilających. Dzięki prostemu zakończeniu obu końców oraz wysokiej jakości materiałom, przewód ten zapewnia pewność działania nawet w trudnych warunkach eksploatacyjnych.
Zalety i funkcjonalność przewodu M12 – M12, 8-pin, 40 m
- Uniwersalność zastosowań: Przewód idealnie sprawdza się w automatyce przemysłowej, systemach transportu, maszynach produkcyjnych, liniach montażowych oraz instalacjach sterowania.
- Solidna izolacja i ochrona: Oplot wykonany z wytrzymałego tworzywa PUR zapewnia odporność na oleje, chemikalia oraz trudne warunki atmosferyczne. Nadaje się do pracy zarówno w środowiskach suchych, jak i wilgotnych.
- Wysoka jakość styków: Pozłacane styki gwarantują niezawodność sygnału oraz ochronę przed korozją, co zapewnia długotrwałe i stabilne połączenie.
- Elastyczność długości: Długość 40 m umożliwia zastosowanie w rozległych instalacjach, integrując stanowiska oddalone od siebie bez ryzyka utraty sygnału.
- Oszczędność czasu montażu: Gotowe złącza M12 (męskie i żeńskie, proste) skracają czas instalacji i eliminują ryzyko błędnego okablowania.
- Bezpieczeństwo użytkowania: Produkt posiada atesty oraz certyfikaty bezpieczeństwa, m.in. cURus, i spełnia wymagania norm międzynarodowych.
- Odporność mechaniczna: Elastyczność przewodu oraz wysokie parametry gięcia sprawiają, że kabel jest idealny do pracy w ruchomych aplikacjach C-track oraz w instalacjach wymagających częstych ruchów.
Typowe zastosowania konektora M12 8-pin
Konektor M12 8-pinowy to standard w:
- Instalacjach automatyki przemysłowej
- Systemach czujników i siłowników
- Połączeniach elementów sterujących w maszynach CNC
- Infrastrukturze transportowej (linie produkcyjne, sortownie)
- Nowoczesnych liniach montażowych i robotyce
- Systemach bezpieczeństwa i monitoringu procesów
Najważniejsze cechy techniczne przewodu M12 – M12, 8-pin
- Złącza: M12 męski (prosty) – M12 żeński (prosty)
- Liczba pinów: 8
- Długość przewodu: 40 m
- Materiał płaszcza: PUR (odporny na ścieranie, oleje, chemikalia)
- Zakres temperatur pracy: od -25°C do +85°C (w zależności od typu pracy, nawet od -40°C do +90°C)
- Prąd znamionowy: 3 A
- Napięcie pracy: do 30 V DC/AC
- Kolor izolacji przewodu: szary, z wyraźną identyfikacją żył
Odpowiedni przewód M12 – M12 to gwarancja niezawodnego i trwałego połączenia w automatyce przemysłowej oraz instalacjach wymagających wysokiego poziomu odporności mechanicznej, chemicznej i temperaturowej. Obustronne konektory upraszczają montaż oraz umożliwiają wielokrotne podłączanie i rozłączanie wtyczki – bez utraty jakości transmisji sygnału.
Konektor M12 8-pin, 40 m to rozwiązanie dedykowane profesjonalistom, którzy oczekują niezawodności i elastyczności w codziennej pracy.
