Męski prosty – żeński proste
M8 – M8, 3-piny
LED (żółta/zielona)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

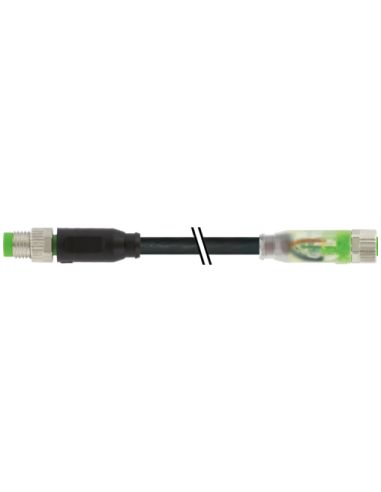

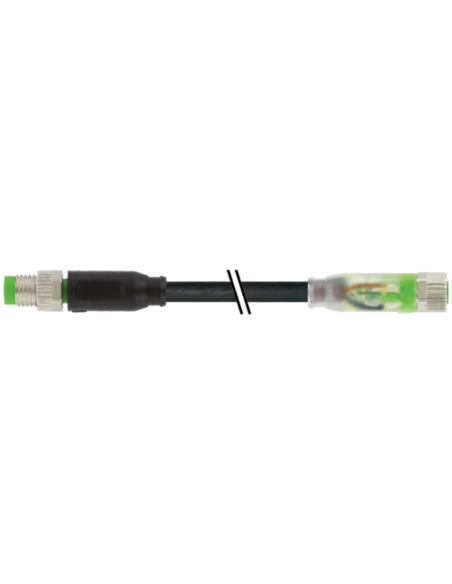

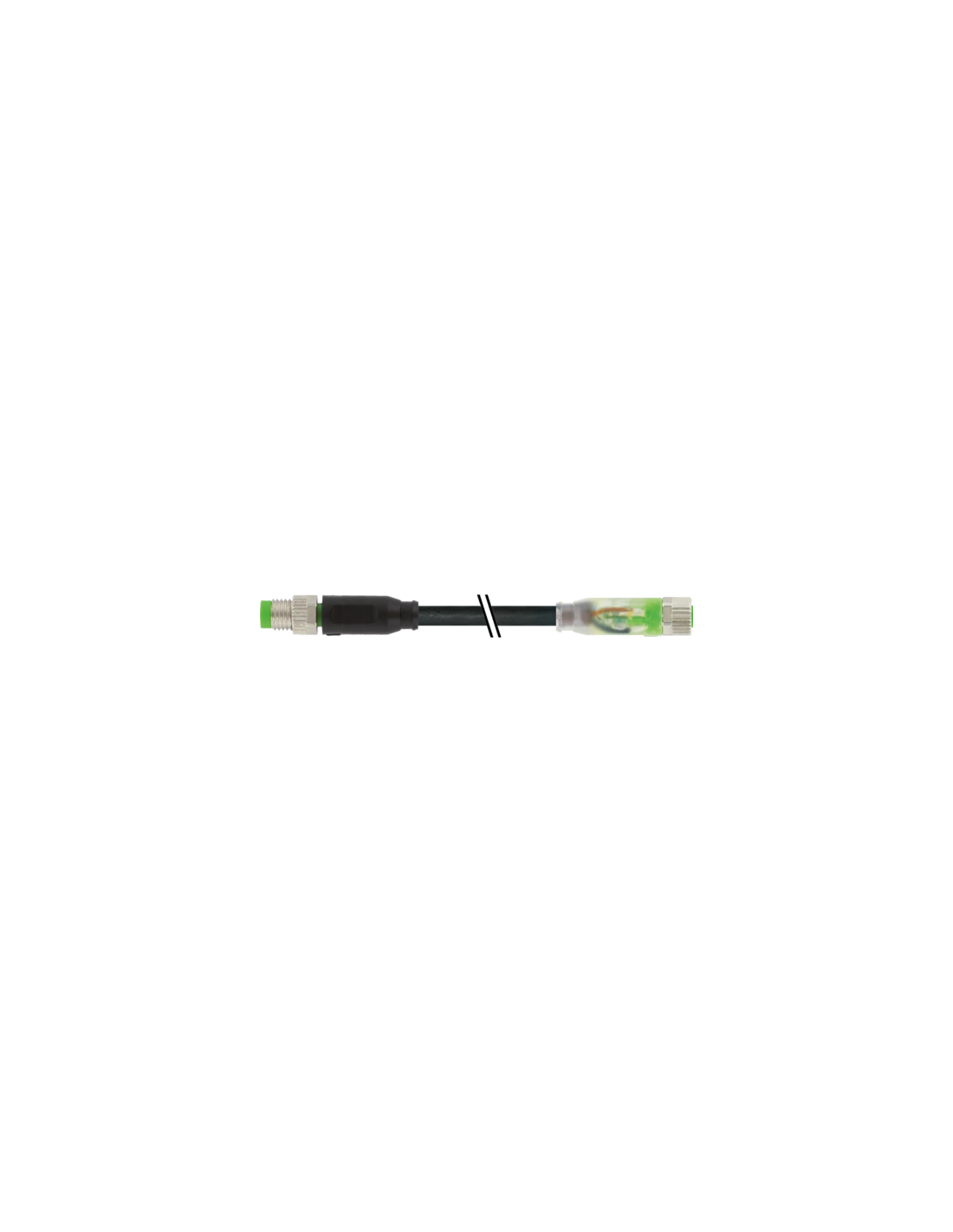

Złącze kablowe M8 męski - żeński 0° z diodą LED 7000-88002-6300250
Przemysłowe złącze kablowe M8 to uniwersalny element systemów automatyki, przeznaczony do niezawodnego przesyłania sygnałów oraz zasilania pomiędzy urządzeniami. Wersja męska i żeńska o kącie 0° jest wyposażona w praktyczny wskaźnik diodowy LED (zielony/żółty), który ułatwia diagnostykę pracy i kontrolę statusu połączeń.
Zastosowanie kabla M8 z diodą LED – optymalny wybór do automatyki
Złącza M8 3-pin znajdują szerokie zastosowanie w przemyśle, szczególnie w aplikacjach automatyki, czujnikach, siłownikach, systemach sterowania oraz urządzeniach pomiarowych. Przeznaczone są do środowisk, gdzie wymagana jest wysoka odporność na wibracje, pył oraz wilgoć. Standardowy stopień ochrony IP67 zapewnia bezpieczeństwo pracy w trudnych warunkach przemysłowych.
- Monitorowanie sygnałów w czujnikach przemysłowych
- Zasilanie elementów wykonawczych
- Połączenia w rozdzielniach i szafach sterowniczych
- Systemy bezpieczeństwa i monitoringu
- Urządzenia pomiarowe i automatyka procesowa
Najważniejsze zalety złącza M8 LED 7000-88002-6300250
- Dioda LED (zielona i żółta) – ułatwia szybkie sprawdzenie stanu połączenia i diagnozowanie błędów.
- 3-pinowa konstrukcja umożliwia uniwersalne zastosowanie w systemach sygnałowych oraz zasilających.
- Wytrzymała izolacja PUR – odporna na oleje, chemikalia, promieniowanie UV, płomienie oraz uszkodzenia mechaniczne.
- Pozłacane styki – zapewniają niezawodne połączenie i długotrwałą żywotność nawet w wymagających warunkach.
- Szeroki zakres temperatur pracy: od -25°C do +85°C (dla złącza) oraz od -40°C do +90°C (dla kabla, w zależności od wersji).
- Ochrona przed wstrząsami i drganiami dzięki przykręcanej blokadzie oraz zabezpieczeniu przeciwwstrząsowemu.
Budowa techniczna i wygodny montaż
Obudowa złącza została wykonana z nowoczesnego tworzywa sztucznego (PUR) oraz nickelowanego metalu, co zapewnia optymalną odporność na czynniki zewnętrzne oraz długą żywotność. Śruba radełkowana ułatwia szybkie i pewne połączenie nawet w trudno dostępnych miejscach.
Typ montażu: włożone i przykręcone, z wykorzystaniem klucza 9 mm oraz dodatkowego zabezpieczenia przeciwwstrząsowego. Kabel o długości 2,5 m umożliwia elastyczność montażu w różnych aplikacjach przemysłowych.
- Powłoka blokady: niklowana
- Materiał uszczelnienia: FKM
- Średnica zewnętrzna kabla: 4,1 mm
- Kabel bezhalogenowy, bezołowiowy, bezsilikonowy
Bezpieczeństwo i trwałość potwierdzone certyfikatami
Złącze spełnia wymagania normy DIN EN 61076-2-114 (M8), a kabel posiada certyfikat cURus oraz odpowiednie normy odporności na promieniowanie UV, oleje i płomienie. Całość konstrukcji gwarantuje trwałość i bezpieczeństwo pracy nawet w najbardziej wymagających środowiskach przemysłowych.

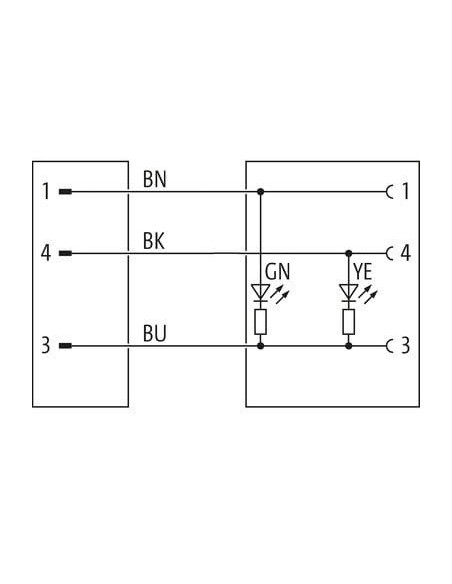

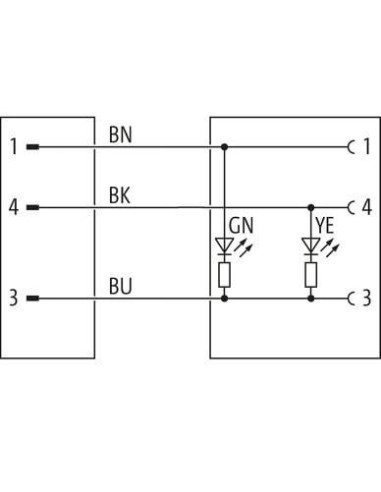

M8 męski - żeński 0° LED – schematy techniczne i podłączenie
Dzięki schematom widocznym na zdjęciach możliwe jest łatwe podłączenie przewodów według przypisanych kolorów i wyprowadzeń. Pozwala to uniknąć pomyłek podczas instalacji oraz minimalizować czas uruchomienia systemów automatyki.
Podsumowanie – Zastosowanie złącza M8 w przemyśle
Złącze M8 męski 0° / M8 żeński 0° LED (kod: 7000-88002-6300250) to nowoczesny, solidny wybór do systemów automatyki przemysłowej, zapewniający szybkie monitorowanie stanu połączeń oraz bezpieczeństwo transmisji sygnałów i zasilania. Trwałość, niezawodność i uniwersalność sprawiają, że znajduje ono zastosowanie w wielu branżach i typowych aplikacjach przemysłowych.
