Męski prosty – żeński proste
Przewód zatwierdzony dla 600 V
M12 – M12, 5-piny
USA
Przewód zatwierdzony dla 600 V
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 161 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 103,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,93 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 18 AWG |
| Conductor crosssection (wire) | 18 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 22,5 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

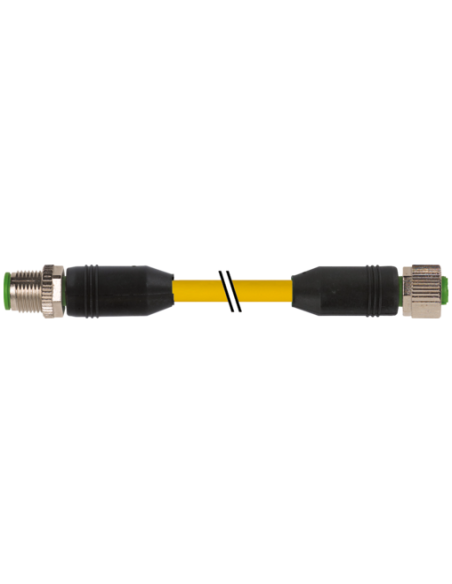

Złącze M12 męskie 0° / M12 żeńskie 0° – przewód połączeniowy 5-pinowy 5 m – 7700-40041-1610500
Przewód połączeniowy M12 męski 0° / M12 żeński 0°, 5-pinowy, o długości 5 metrów to wysokiej jakości, gotowe do użycia rozwiązanie przeznaczone do przemysłowych systemów automatyki, przesyłania sygnałów oraz zasilania. Produkt znajduje szerokie zastosowanie zarówno w standardowych, jak i zaawansowanych aplikacjach przemysłowych.
Zastosowanie przewodu M12 – typowe obszary wykorzystania
- Automatyka przemysłowa: okablowanie czujników, siłowników oraz innych urządzeń automatyki
- Budowa maszyn i systemów produkcyjnych
- Przemysł spożywczy, chemiczny, tekstylny oraz inne gałęzie przemysłu wymagające trwałych i niezawodnych połączeń
- Systemy sterowania i bezpieczeństwa
- Okablowanie rozdzielnic oraz szaf sterowniczych
Zalety złącza kablowego M12
- Uniwersalność: złącza M12 są szeroko stosowane w większości standardów automatyki
- Odporność na czynniki zewnętrzne: wysoki stopień ochrony IP65, IP66K, IP67 pozwala stosować przewód w trudnych warunkach przemysłowych (zapewnia ochronę przed wnikaniem wody i pyłów)
- Wytrzymała konstrukcja: obudowa wykonana z PUR charakteryzuje się odpornością na oleje i chemikalia
- Bezpieczne połączenie: metalowe elementy blokady z niklowaną powierzchnią zapewniają wysoką trwałość mechaniczną i ochronę przed korozją
- Łatwa instalacja: szybki i niezawodny montaż „włożone – przykręcone” bez potrzeby używania specjalistycznych narzędzi, z dodatkowym zabezpieczeniem przeciwwstrząsowym
- Elastyczność: inne długości przewodów dostępne na zamówienie
- Kodowanie typu „A” zapewnia pewną i łatwą identyfikację połączeń
Opis techniczny – złącza i przewód M12 męski/żeński 7700-40041-1610500
Złącza: M12 męski (prosty) / M12 żeński (prosty)
Liczba pinów: 5 (standard przemysłowy)
Długość przewodu: 5 metrów
Materiał obudowy: wytrzymały PUR, blokada z cynkowego odlewu ciśnieniowego
Powłoka blokady: niklowana
Przewód: 5-żyłowy, oznakowanie kolorów: czarny, niebieski, biały, zielono-żółty, brązowy
Powłoka zewnętrzna: TPE – odporność na uszkodzenia mechaniczne oraz działanie czynników chemicznych
Komfort pracy i bezpieczeństwo połączenia
Kabel przeznaczony do zastosowań wymagających niezawodności oraz wydajności, nawet w środowiskach narażonych na wibracje, ścieranie czy ekstremalne temperatury (praca od -40°C do 105°C dla instalacji stałych). Konstrukcja gwarantuje również odporność na wielokrotne zginanie i skręcanie (ponad 10 milionów cykli C-track).
Ochrona klasy IP65/IP66K/IP67 umożliwia stosowanie przewodu w aplikacjach wymagających hermetyczności oraz ochrony przed kurzem i wodą pod ciśnieniem, również w środowiskach zanieczyszczonych olejami czy chemikaliami.
Certyfikacje i kompatybilność
- Produkt spełnia normę DIN EN 61076-2-101 (M12) – pełna zgodność z międzynarodowymi standardami automatyki
- Certyfikaty: cURus, zgodność z UL 1581
- Oznakowanie żył i gniazd zgodnie z międzynarodowymi standardami – łatwe podłączenie także przy rozbudowanych instalacjach
Podsumowanie – przewód M12 7700-40041-1610500
Przewód połączeniowy M12 męski/żeński 5-pin 5 m o podwyższonej trwałości i odporności, przeznaczony do wymagających aplikacji automatyki przemysłowej, przesyłania sygnałów, zasilania oraz integracji rozproszonych elementów maszyn czy linii produkcyjnych. Przemyślana konstrukcja gwarantuje łatwość i stabilność montażu, doskonałą ochronę przed czynnikami zewnętrznymi oraz wysoką jakość transmisji sygnałów.
