Męski prosty – żeński proste
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 031 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

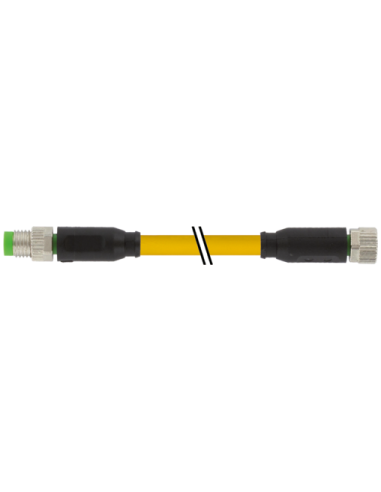

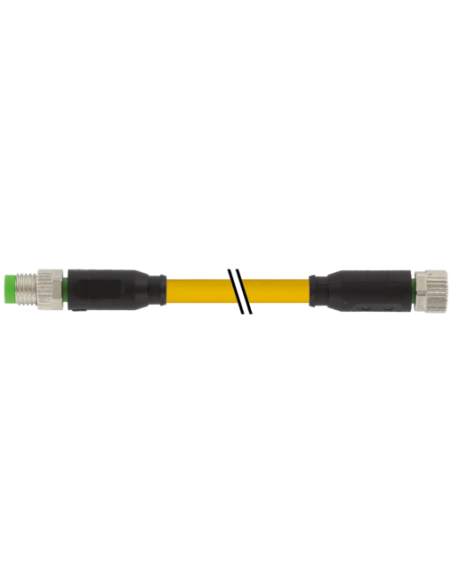

Przewód połączeniowy M8 męski prosty – M8 żeński prosty 4-pinowy 2 m (7000-88011-0310200)
Profesjonalny przewód połączeniowy M8 o długości 2 m to niezawodne rozwiązanie do zastosowań przemysłowych i automatyki, gdzie wymagana jest wysoka szczelność, odporność na czynniki chemiczne i mechaniczne oraz uniwersalność połączenia. Wersja z prostym wtykiem męskim i żeńskim, wyposażona w 4 piny, gwarantuje szybkie i pewne połączenie sygnałowe oraz zasilające różnych urządzeń automatyki.
Kluczowe cechy przewodu połączeniowego M8 4-pin
- Standard połączenia: złącza M8 (gwint M8 x 1), męski + żeński, 4 piny
- Długość przewodu: 2 m – zapewnia elastyczność montażu
- Obudowa z tworzywa PUR: wysoka odporność na oleje, chemikalia oraz ścieranie
- Stopień ochrony: IP65, IP66K, IP67, IP68 – pełna ochrona przed wilgocią, pyłem i czasowym zanurzeniem
- Zakres temperatur pracy: od -25°C do +85°C (przy kablu do -40°C w warunkach stałych)
- Przewód skręcony: 4-żyłowy, kolor izolacji: żółty, żyły: czarny, niebieski, biały, brązowy
- Powłoka styku: pozłacana – minimalizacja strat sygnału, zwiększona trwałość
- Możliwość pracy w ruchu: przystosowany do aplikacji ruchomych (gięcia i skręty przewodu)
- Bezpieczna blokada: radełkowana plastikowa śruba zapewnia pewne połączenie
Zalety wykorzystania przewodu M8 męski–żeński prosty 7000-88011-0310200
Przewody M8 prosty–prosty są szeroko wykorzystywane w wymagających aplikacjach automatyki przemysłowej, technice czujnikowej, systemach wizyjnych, maszynach produkcyjnych oraz robotach przemysłowych. Wysokiej jakości złącze oraz odporność materiałowa zapewniają stabilną pracę nawet w środowiskach narażonych na drgania, wilgoć i agresywne substancje.
Możliwość stosowania przewodu w systemach o stopniu ochrony IP68 pozwala na jego użycie w aplikacjach narażonych na bezpośrednie oddziaływanie wody lub pyłu. Dobre parametry gięcia oraz wysoka wytrzymałość zapewniają długą żywotność, nawet przy wielomilionowych cyklach ruchu (C-track).
Typowe zastosowania kabla M8 4-pin
- Automatyka przemysłowa: czujniki, elementy wykonawcze, liczniki
- Transport i logistyka: systemy przenośników, linie sortujące
- Robotyka: połączenia wewnętrzne i zasilanie urządzeń ruchomych
- Systemy sterowania procesami oraz linie montażowe
- Przemysł spożywczy, chemiczny i farmaceutyczny: aplikacje, gdzie wymagana jest wysoka odporność na środki czyszczące i oleje
Budowa oraz bezpieczeństwo montażu
Przewód wyposażony jest w wysokiej jakości izolację PUR, bez halogenów, silikonu i ołowiu. Rekomendowane jest stosowanie odpowiednich promieni gięcia (5x średnica zewnętrzna w instalacjach stałych) oraz zabezpieczenie przewodu przed nadmiernym naprężeniem mechanicznym. Solidna obudowa i precyzyjne wykonanie zapewniają szybki i bezproblemowy montaż oraz pełną kompatybilność z normą DIN EN 61076-2-114 (M8).
Podsumowanie
Kabel połączeniowy M8 męski–żeński prosty 4-pinowy to pewny wybór dla stanowisk automatyki, urządzeń pomiarowych oraz maszyn wymagających niezawodnych połączeń elektrycznych, ochrony środowiskowej i długiego okresu użytkowania w warunkach przemysłowych.
