Męski prosty – żeński proste
M12 – M8, 4-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 231 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

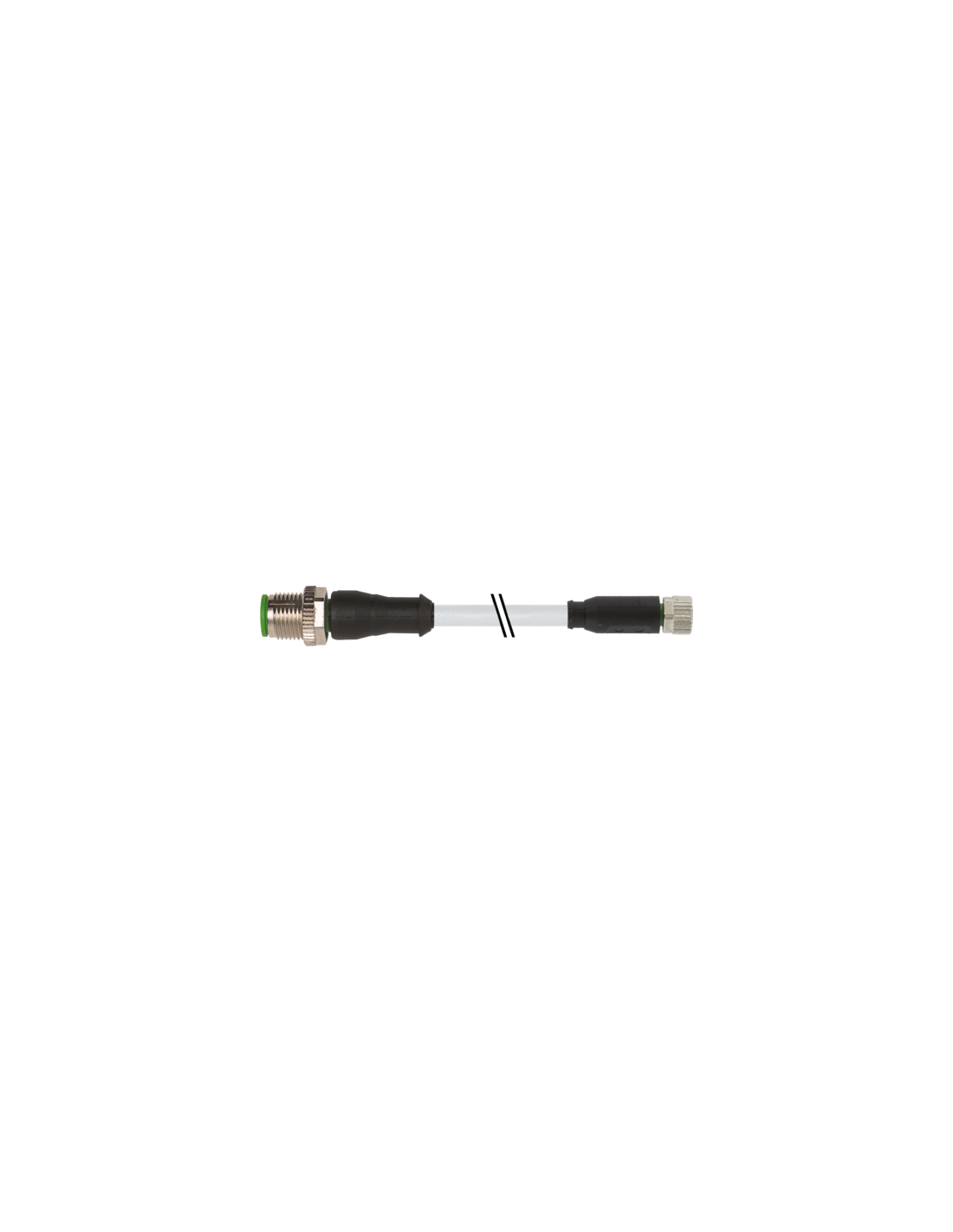

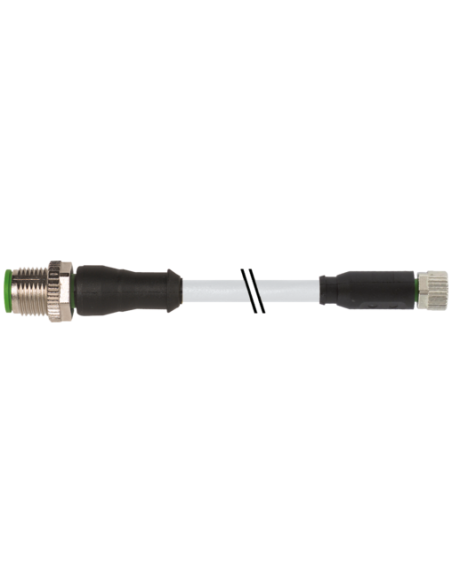

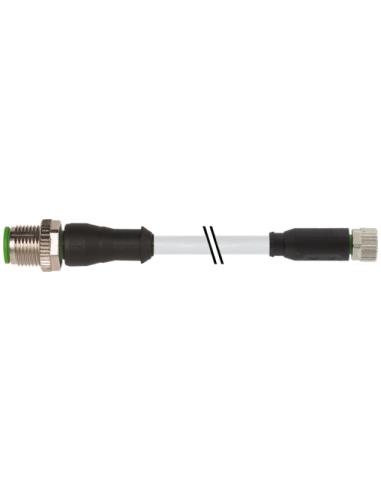

Konektor M12 męski prosty – M8 żeński prosty 4-pinowy | Przewód 0,6 m PUR
Konektor M12 męski prosty / M8 żeński prosty o oznaczeniu 7000-40581-2310060 to wysokiej jakości kabel połączeniowy przeznaczony do wymagających zastosowań przemysłowych, automatyki i systemów sterowania. Wyposażony w standardowe złącza przemysłowe M12 (4 piny, prosty, męski) oraz M8 (4 piny, prosty, żeński), zapewnia niezawodne i odporne na warunki otoczenia połączenie sygnałowe lub zasilające.
Najważniejsze cechy produktu – Kabel M12/M8 do automatyki
- Długość przewodu: 0,6 m – idealna do łączenia elementów w szafach sterowniczych i maszynach
- Liczba pinów: 4 – umożliwia przesył zarówno sygnałów, jak i zasilania
- Wytrzymała powłoka PUR: wysoka odporność chemiczna, na oleje oraz uszkodzenia mechaniczne
- Stopień ochrony: IP65, IP66K, IP67 – doskonale sprawdza się w trudnych warunkach przemysłowych
- Pozłacane styki: gwarantują trwałość i niską rezystancję kontaktów
- Kodowanie typu A: zabezpiecza przed błędnym połączeniem
- Zgodność ze standardami: DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)
Zastosowanie przemysłowe złączy M12/M8
Konektor M12 do M8 jest szeroko wykorzystywany w:
- automatyce przemysłowej,
- systemach czujników,
- maszynach i liniach produkcyjnych,
- aplikacjach robotycznych,
- technologii transportu materiałów,
- połączeniach urządzeń i modułów wejść/wyjść (I/O).
Dzięki wysokiej klasie szczelności i jakości wykonania, przewód M12/M8 stanowi doskonałe rozwiązanie wszędzie tam, gdzie wymagana jest odporność na kurz, wodę, wibracje oraz kontakt z różnego rodzaju mediami przemysłowymi.
Bezpieczeństwo i wytrzymałość kabli przemysłowych PUR
Oba złącza oraz kabel wykonano z materiałów odpornych na działanie olejów, smarów i substancji chemicznych typowych dla środowisk przemysłowych. Oplot PUR oraz zastosowane uszczelki FKM gwarantują nieprzerwane i bezpieczne użytkowanie w temperaturach od -25°C do 85°C (przy kablu stałym nawet od -40°C do 90°C), zapewniając ochronę mechanizmów wewnętrznych, nawet podczas intensywnej eksploatacji oraz licznych cykli zginania i skręcania.
Możliwości instalacyjne — szybki i pewny montaż
Złącza typu M12 i M8 zostały zaprojektowane z myślą o montażu przez włożenie i przykręcenie, co dodatkowo zabezpiecza przed przypadkowym rozłączeniem. Użycie przewodu zgodnego z wymaganiami UL cURus oraz europejskimi normami sprawia, że produkt może być z powodzeniem wykorzystywany również w aplikacjach eksportowych.
Dlaczego warto wybrać kabel połączeniowy M12 męski – M8 żeński?
- Uniwersalne zastosowanie w szerokim zakresie urządzeń
- Wysoki stopień ochrony przed czynnikami zewnętrznymi
- Konstrukcja przewodu odporna na trudne warunki przemysłowe
- Łatwy i szybki montaż w istniejących systemach
- Trwałość pozłacanych styków i niezawodność transmisji sygnałów
Konektory M12/M8 z przewodem PUR to niezawodne rozwiązanie dla profesjonalnych systemów automatyki, robotyki oraz instalacji przemysłowych wymagających solidnych i szczelnych połączeń elektrycznych.
