Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

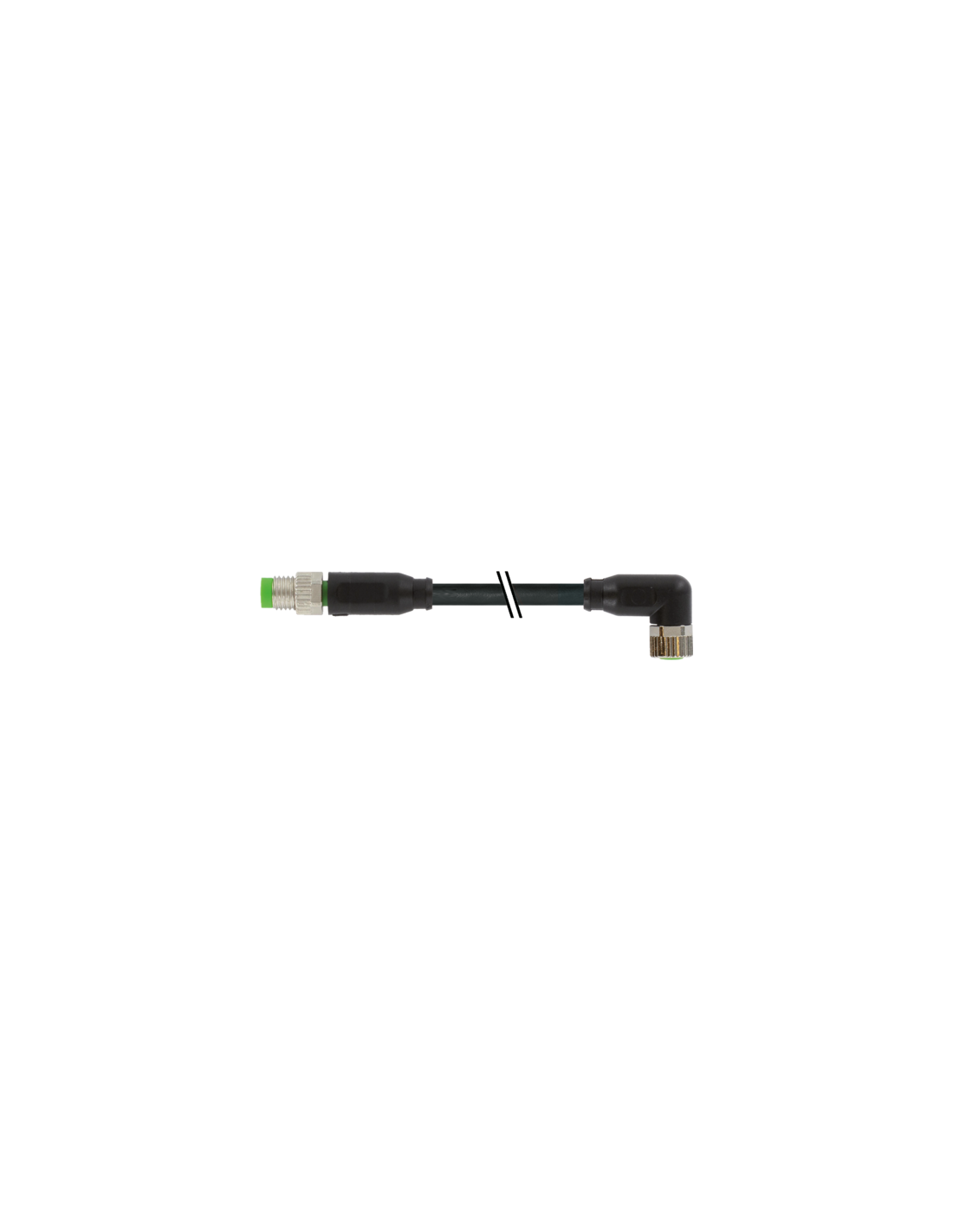

Konektor M8 męski prosty – M8 żeński kątowy 90° 3-piny 1,5m – Przewód czujnika o wysokiej odporności
Konektor M8 męski prosty – M8 żeński kątowy to profesjonalny przewód połączeniowy o długości 1,5 metra, wyposażony w 3 piny. To rozwiązanie przeznaczone jest do niezawodnego podłączania czujników, elementów automatyki przemysłowej oraz urządzeń wymagających precyzyjnych i trwałych połączeń elektrycznych. Dzięki zastosowaniu złączy o standardzie M8, przewód idealnie sprawdza się w środowiskach przemysłowych o wysokich wymaganiach.
Główne zalety konektora M8 męski prosty – żeński kątowy
- Wytrzymałość mechaniczna – Obudowa konektora wykonana z trwałego tworzywa PUR zapewnia wysoką odporność na uszkodzenia mechaniczne, zabrudzenia i wpływ substancji chemicznych.
- Odporność na warunki zewnętrzne – Stopień ochrony IP65, IP66K, IP67 oraz IP68 pozwala na instalację w trudnych warunkach przemysłowych, gdzie występuje duża wilgotność i zapylenie.
- Odporność na oleje i chemikalia – Materiał obudowy charakteryzuje się bardzo dobrą odpornością na oleje oraz wiele substancji agresywnych spotykanych w otoczeniu produkcyjnym.
- Niewielkie gabaryty – Kompaktowe rozmiary złączy i kątowy wtyk żeński umożliwiają zastosowanie przewodu w miejscach o ograniczonej przestrzeni montażowej.
- Bezhalogenowość i brak szkodliwych związków – Przewód nie zawiera halogenów, kadmu ani ołowiu, jest również wolny od silikonów oraz FCKW.
Zastosowania konektora M8 typ 7000-88021-6300150
Konektor M8 prosty męski/kątowy żeński wykorzystywany jest przede wszystkim w poniższych branżach i aplikacjach:
- Automatyka przemysłowa – okablowanie czujników, siłowników, serwonapędów oraz układów sterowania.
- Maszyny pakujące i linie produkcyjne – zapewnienie stabilnego połączenia modułów wejść i wyjść.
- Przemysł spożywczy i chemiczny – odporność materiałów na czynniki chemiczne, wilgoć oraz wahania temperatur.
- Transport i logistyka – integracja systemów monitorujących i czujników pozycji w wózkach, przenośnikach i podnośnikach.
- Systemy bezpieczeństwa maszyn – szybkie łączenie z urządzeniami bezpieczeństwa i przekaźnikami.
Konstrukcja przewodu do konektorów M8
Przewód posiada skrętkę miedzianą klasy 6 o przekroju 0,25 mm² i osłonę z trwałego PUR. Izolacja wewnętrzna wykonana z PP zapewnia odpowiednią twardość, odporność na ścieranie oraz elastyczność w szerokim zakresie temperatur (od -40°C do +90°C).
Przewód trójżyłowy (czarny, niebieski, brązowy) oferuje niezawodność przesyłu sygnału oraz umożliwia szybki i bezbłędny montaż, także w dynamicznie zmieniających się warunkach pracy (ruchome części maszyn, aplikacje C-track).
Możliwości i bezpieczeństwo eksploatacji konektora M8
Wtyczka M8 zgodna z normą DIN EN 61076-2-114 jest łatwa w montażu (włożenie, przykręcenie, zabezpieczenie przeciwwstrząsowe), a pozłacane styki minimalizują ryzyko korozji i zwiększają jakość połączenia. Konektor sprawdzi się zarówno w pracy stacjonarnej, jak i przy częstym zginaniu przewodów (np. w aplikacjach ruchomych).
- Odporność na UV i promieniowanie słoneczne (zgodność z DIN EN ISO 4892-2 A).
- Odporność na płomienie – UL 1581, IEC 60332-2-2.
- Kabel wytrzymuje 10 milionów cykli gięcia oraz 2 miliony cykli skręcania.
Dzięki swojej uniwersalności i trwałości, przewód z konektorami M8 stanowi niezawodny element infrastruktury sterowania i sygnalizacji w każdej instalacji przemysłowej.
