Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.

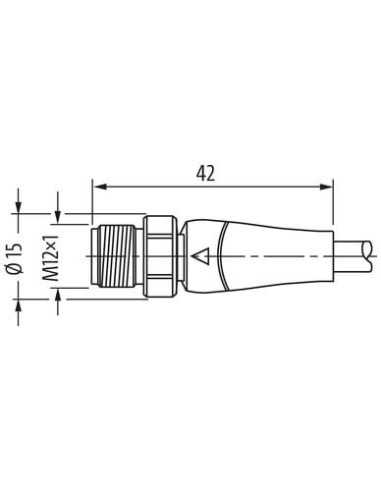

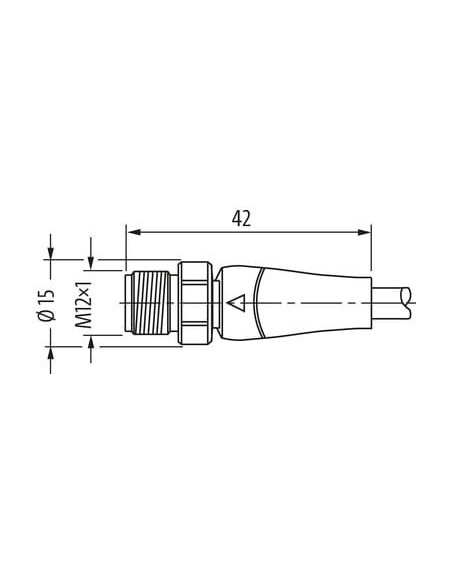

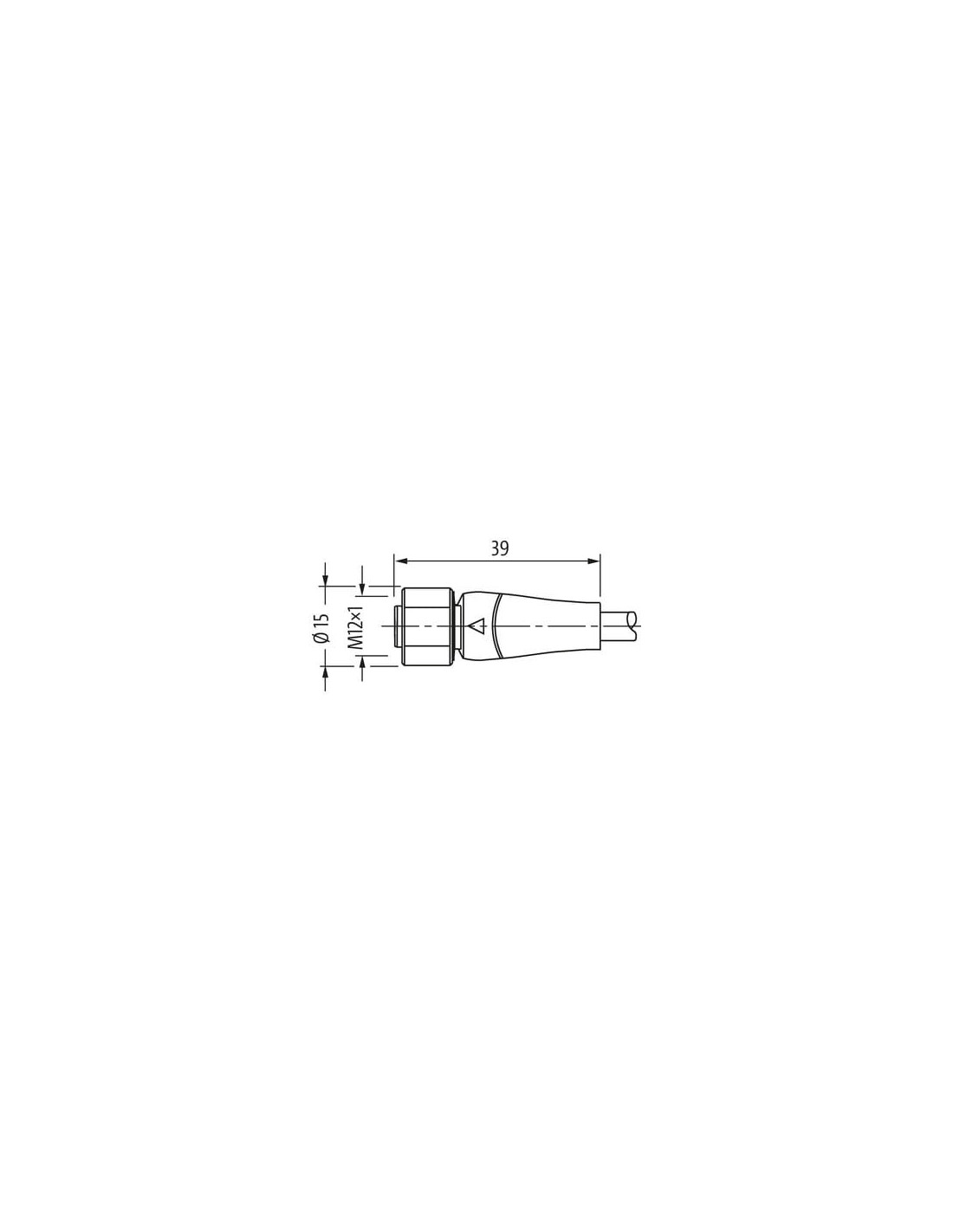

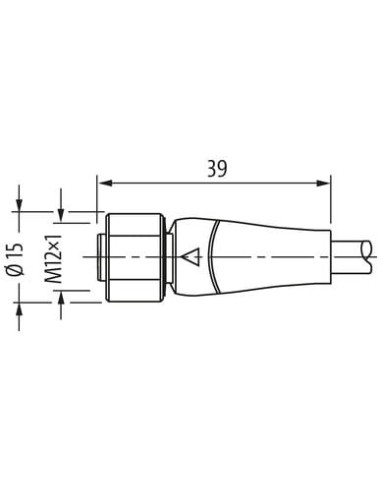

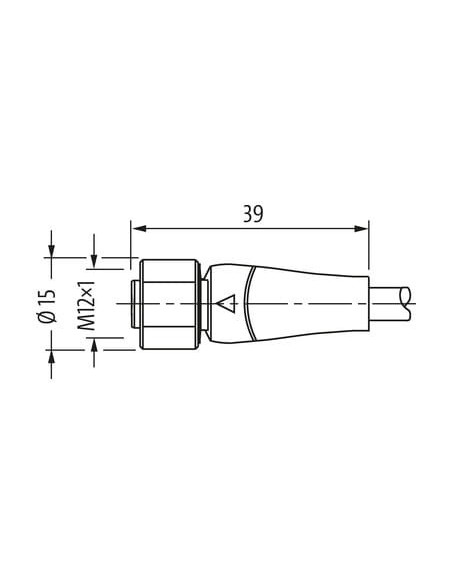

Męski prosty – żeński proste
M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

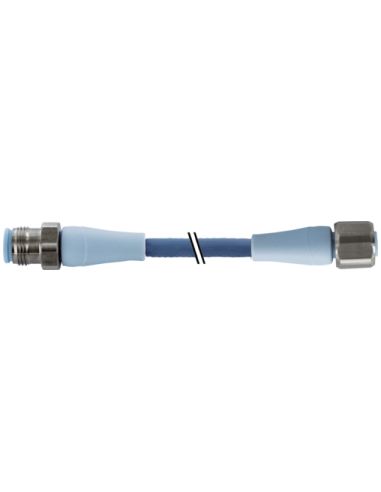

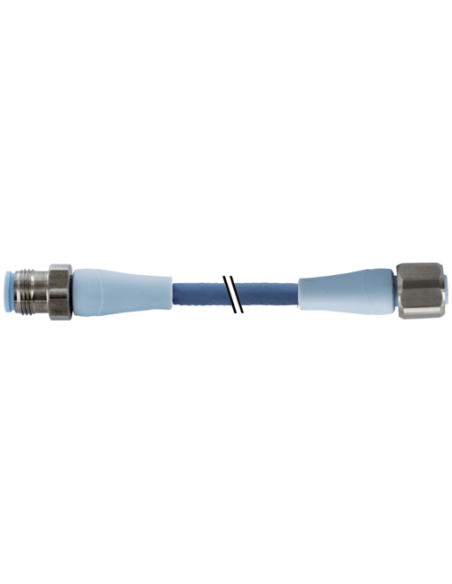

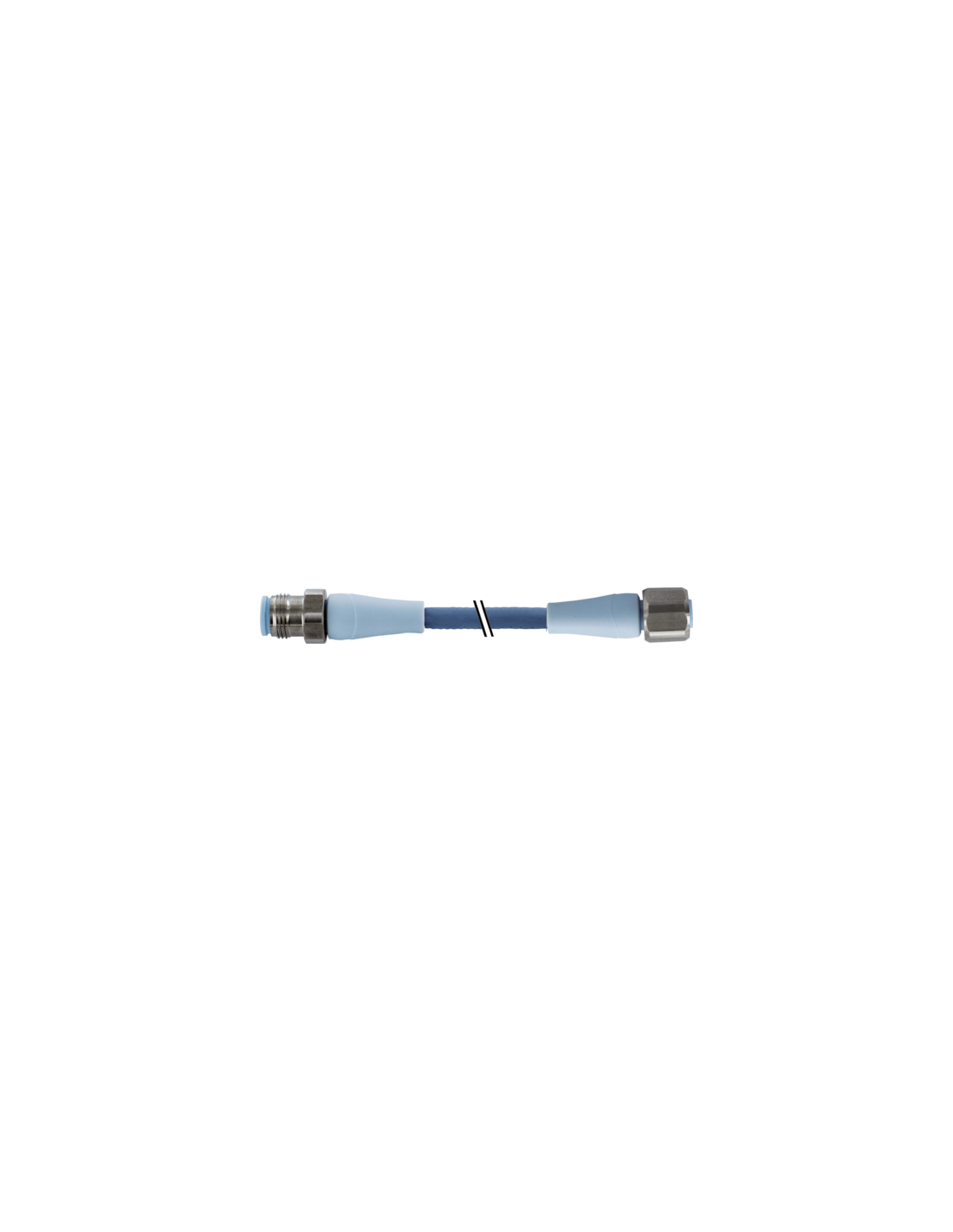

Przewód przemysłowy M12 męski 0° / M12 żeński 0° F+B PRO 7024-40021-3210300 – do automatyki i branży spożywczej
Przewód połączeniowy M12 męski 0° / M12 żeński 0° F+B PRO, oznaczony kodem 7024-40021-3210300, został specjalnie zaprojektowany z myślą o wymagających aplikacjach w przemyśle spożywczym, przetwórczym oraz w zastosowaniach przemysłowych, które wymagają wysokiej higieny i niezawodności. Łączenie urządzeń automatyki za pomocą przewodów M12 zapewnia szybki montaż, wysoką szczelność oraz pewność działania nawet w trudnych warunkach środowiskowych.
Zastosowania przewodu M12 F+B PRO
Przewód M12 F+B PRO idealnie sprawdza się w takich środowiskach jak:
- Automatyka przemysłowa – niezawodne przesyłanie sygnałów i zasilania do czujników, siłowników oraz innych komponentów systemów sterowania.
- Przemysł spożywczy – materiał kabli i złączy jest odporny na czyszczenie chemiczne, spełnia wymagania FDA, nie zawiera halogenów ani silikonów.
- Maszyny pakujące – odporność na wodę, detergenty, oleje oraz agresywne środowisko produkcyjne.
- Systemy transportowe – wysoka trwałość mechaniczna oraz odporność na częste ruchy i skręty kabla zapewniają długą żywotność w instalacjach ruchomych.
Cechy szczególne i zalety przewodu M12 F+B PRO
- Stuprocentowa szczelność – stopień ochrony IP65, IP68 oraz IP69K, umożliwiająca stosowanie w miejscach o wysokiej wilgotności, częstym myciu czy ekspozycji na strumienie wody pod ciśnieniem.
- Materiał odporny na chemikalia i oleje – tworzywo sztuczne (PP) o wysokiej odporności mechanicznej, a uszczelnienie EPDM zapewnia trwałość nawet przy częstym kontakcie ze środkami czyszczącymi.
- Wytrzymałość termiczna – zakres pracy od -40°C do 105°C – sprawdza się w mroźniach, chłodniach oraz przy pracy w podwyższonych temperaturach.
- Bezpieczne i niezawodne połączenie – pozłacane styki gwarantują doskonały kontakt nawet przy długotrwałej eksploatacji.
- Standard M12 z kodowaniem typu A – uniwersalne zastosowanie w większości systemów automatyki.
- Higieniczny design – elementy ze stali nierdzewnej 1.4404 (V4A), łatwe do czyszczenia i zgodne z normami branży spożywczej (zgodność z FDA).
- 4-żyłowy przewód sygnałowy – umożliwia przesył sygnałów lub zasilania w wielu popularnych aplikacjach.
- Ochrona przed drganiami – zabezpieczenie przeciwwstrząsowe oraz dopuszczalne momenty obrotowe ułatwiają niezawodny montaż.
- Kabel o długości 3 m z wysokiej jakości powłoką TPE-S – duża odporność mechaniczna, elastyczność i niska masa własna.
Typowe zastosowania w przemyśle – przewody połączeniowe M12
Złącza i przewody M12 4-pin są uniwersalnym wyborem w branży przemysłowej, spożywczej, farmaceutycznej, chemicznej i opakowaniowej. Umożliwiają szybkie, powtarzalne podłączanie czujników, wyłączników, elementów wykonawczych, kamer przemysłowych oraz komponentów robotyki. Dzięki wysokiemu stopniowi ochrony oraz odporności na agresywne środki przewód może być stosowany zarówno w liniach produkcyjnych, jak i w automatyce procesowej.
Przewód M12 – bezpieczeństwo i trwałość w codziennej eksploatacji
- Bezpieczne użytkowanie w strefach narażonych na płyny i substancje chemiczne.
- Trwałość na wielokrotne zginanie i skręcanie – aż do 4 milionów cykli w aplikacjach ruchomych.
- Szybki montaż przy użyciu typowych nakrętek M12 na gwint – możliwość odłączenia bez użycia specjalnych narzędzi.
- Standardowa sygnalizacja przewodów – zgodność z najbardziej popularnymi systemami oznaczeń kabli w automatyce (BN – brązowy, WH – biały, BU – niebieski, BK – czarny).
Przewód M12 męski 0° / M12 żeński 0° F+B PRO 7024-40021-3210300 to niezawodne i higieniczne połączenie, które sprawdzi się wszędzie tam, gdzie liczy się odporność, bezpieczeństwo, zgodność z normami oraz niezawodność działania nawet w najbardziej wymagających warunkach przemysłowych.
