Męski 90° – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

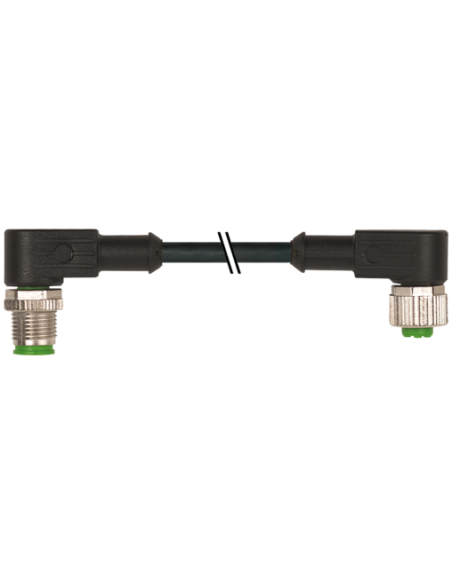

Konektor M12 męski kątowy – M12 żeński kątowy 4-pinowy 1 m PUR | 7000-40261-6340100
Konektor M12 męski kątowy do żeńskiego kątowego to specjalistyczny przewód sygnałowy o długości 1 metra, przeznaczony do niezawodnych połączeń w systemach automatyki przemysłowej. Wyposażony w 4 piny oraz kodowanie typu A, umożliwia szybkie i łatwe podłączanie czujników, aktuatorów oraz innych urządzeń elektronicznych w maszynach i liniach produkcyjnych.
Zalety i zastosowania złącza M12 męski–żeński kątowy
- Szerokie zastosowanie: przewód idealny do wykorzystania w przemyśle maszynowym, automatyce, robotyce oraz wszędzie tam, gdzie liczy się solidność połączenia i ochrona przed czynnikami zewnętrznymi.
- Odporność na warunki przemysłowe: obudowa oraz płaszcz kabla z tworzywa PUR zapewniają wysoką odporność chemiczną na oleje oraz promieniowanie UV. Standard IP66K/IP67 gwarantuje szczelność oraz ochronę przed pyłem i wodą.
- Niskoprofilowe, kątowe zakończenia: kompaktowa konstrukcja wtyczek pozwala na stosowanie w miejscach o ograniczonej przestrzeni montażowej.
- Elastyczny i wytrzymały kabel: wysoka odporność na zginanie i skręcanie, nawet przy pracy ciągłej, co czyni ten przewód odpowiednim do aplikacji ruchomych (np. w prowadnikach kablowych).
- Bezhalogenowy, bezpieczny w środowisku przemysłowym: brak ołowiu, kadmu, FCKW i silikonu w składzie osłony oraz izolacji zapewnia bezpieczeństwo użytkowania i zgodność z wymaganiami środowiskowymi.
Typowe zastosowania przewodu M12 4-pin kątowy – kątowy
Złącza M12 kątowe sprawdzą się w:
- podłączaniu i wydłużaniu połączeń czujników, enkoderów i siłowników,
- szafach sterowniczych oraz rozdzielnicach automatyki,
- instalacjach maszyn pakujących, transportujących i sortujących,
- wszystkich systemach wymagających odporności na wilgoć, zabrudzenia, wysokie i niskie temperatury (zakres pracy kabla: od -40°C do +90°C przy pracy ciągłej),
- aplikacjach mobilnych, gdzie przewód podlega zginaniu i skręcaniu.
Budowa konektora M12 kątowego – bezpieczeństwo i jakość połączenia
- Solidne, niklowane złącze śrubowe oraz gwint M12 x 1 gwarantują trwałe osadzenie.
- Złącza z plastikową śrubą radełkowaną ułatwiają beznarzędziowy montaż.
- Wytrzymały materiał płaszcza (PUR) oraz izolacji żył (PP) są odpowiednie do prowadzenia w peszlu o średnicy wewnętrznej 10 mm.
- Wysoka obciążalność prądowa – do 4 A na styk i do 250 V (AC/DC), zgodnie z normami DIN EN 61076-2-101 (M12).
- Precyzyjna numeracja i kolorystyka żył: brunatny, biały, niebieski, czarny – ułatwiają schematyczne podłączanie urządzeń według standardowych diagramów (patrz załączona dokumentacja techniczna).
Certyfikaty, bezpieczeństwo i gwarancja bezawaryjnej pracy
- Zgodność z normami: wtyki i kabel spełniają wymagania UL, IEC oraz DIN.
- Podwójne uszczelnienie gwarantuje zachowanie szczelności nawet przy częstych podłączeniach i odłączeniach.
- Wysoka odporność na płomień (UL 1581, IEC 60332-2-2, FT2), promieniowanie UV oraz obciążenia mechaniczne.
Konektor M12 męski kątowy – M12 żeński kątowy z kablem 1 m to niezawodny element dla każdego automatyka, który poszukuje trwałych i elastycznych połączeń w aplikacjach przemysłowych.
