Męski prosty – żeński 90°
Odlew cynkowy, odporny na odpryski spawalnicze
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 487 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

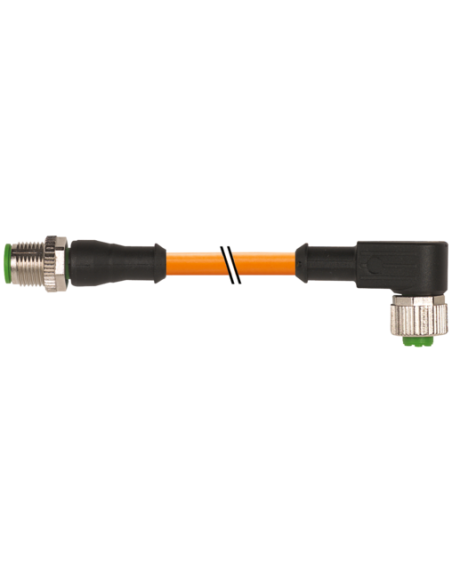

Złącze M12 męski 0° / M12 żeński 90° – Przewód przemysłowy 4-pinowy 3 m PUR
Przewód połączeniowy M12 męski 0° / M12 żeński 90° o długości 3 metrów jest przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej oraz wszędzie tam, gdzie wymagana jest niezawodna i trwała transmisja sygnałów w trudnych warunkach środowiskowych. Przewód ten służy do połączeń czujników, siłowników, komponentów maszyn oraz instalacji przemysłowych, zapewniając wysoką jakość oraz odporność na uszkodzenia mechaniczne, chemiczne i środowiskowe.
Zalety techniczne przewodu M12 męski 0° / M12 żeński 90° – 7000-40121-4870300
- Odporność na warunki przemysłowe: Przewód wykonany z wytrzymałego tworzywa PUR oraz cynkowego odlewu ciśnieniowego zapewnia odporność na oleje, chemikalia i odpryski spawalnicze.
- Klasa szczelności IP65, IP66K, IP67: Gwarantowana ochrona przed kurzem i wodą, nawet w najbardziej wymagających warunkach produkcyjnych.
- Elastyczność montażu: Złącze kątowe ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Trwałość na zgięcia i ruch: Specjalnie dobrane materiały przewodów zapewniają odporność na miliony cykli zgięć i skręcania, co pozwala na wykorzystanie przewodu również w ruchomych częściach maszyn.
- Odporność na wysokie i niskie temperatury: Praca w zakresie od -40°C do +90°C umożliwia eksploatację w ekstremalnych warunkach.
- Bezhalogenowość i brak metali ciężkich: Przewód pozbawiony ołowiu, kadmu, FCKW, silikonu oraz halogenów – co zwiększa bezpieczeństwo użytkowania i przyjazność dla środowiska.
- Wysoka jakość transmisji: 4 żyły skręcane, oznaczone kolorami, przekrój 0,34 mm², maksymalne napięcie robocze do 250 V AC/DC oraz natężenie prądu do 4 A na styk.
Zastosowania złączy i przewodów M12 4-pinowych 7000-40121-4870300
Standardowe złącza M12 są szeroko wykorzystywane w automatyce przemysłowej, liniach produkcyjnych, montażowych, systemach CNC, robotach przemysłowych oraz aplikacjach wymagających odporności na drgania i wysokiej wytrzymałości mechanicznej. Sprawdzają się również w przemyśle spożywczym, motoryzacyjnym, farmaceutycznym oraz wszędzie tam, gdzie konieczne jest zapewnienie niezawodnego i szybkiego podłączenia czujników, siłowników, rozdzielaczy i modułów IO.
Kątowe złącze żeńskie 90° umożliwia wygodne poprowadzenie przewodu w szafach sterowniczych, rozdzielniach oraz miejscach trudnodostępnych. Budowa złącza zapewnia zarówno łatwy montaż, jak i skuteczną ochronę przed czynnikami zewnętrznymi, a blokada Safe-Cover zabezpiecza przed przypadkowym rozłączeniem.
Najważniejsze cechy przewodu M12 męski 0° / M12 żeński 90°
- Rodzaj złączy: M12 męski prosty i M12 żeński kątowy 90°, 4 piny
- Długość przewodu: 3 metry
- Materiał płaszcza: PUR z wysoką odpornością na ścieranie i środki chemiczne
- Kolor przewodu: pomarańczowy (łatwa identyfikacja w szafie sterowniczej lub maszynie)
- Średnica zewnętrzna przewodu: 6,2 mm
- Temperatura pracy: od -40°C do +90°C
- Oznaczenia przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Norma: DIN EN 61076-2-101 (zgodność z normami M12)
- Bezpieczny montaż: ochrona przeciwwibracyjna, radełkowana śruba z możliwością dokręcania kluczem SW13
Schemat połączeń i wymiary złączy M12 4-pin
W galerii znajdują się szczegółowe schematy elektryczne oraz rysunki wymiarowe złączy M12 prostych i kątowych, ułatwiające prawidłową instalację przewodu w dowolnej aplikacji przemysłowej.
Bezpieczna i trwała transmisja sygnałów dla środowisk przemysłowych
Dzięki wysokiej jakości materiałom i zgodności z wymagającymi normami przewód M12 męski 0° / M12 żeński 90° sprawdzi się zarówno w trudnych warunkach produkcyjnych, jak i w systemach wymagających niezawodności oraz odporności na czynniki chemiczne, mechaniczne i środowiskowe. Należy pamiętać o prawidłowym doborze promienia gięcia oraz zabezpieczeniu przed nadmiernymi obciążeniami mechanicznymi (zalecane stosowanie opasek zaciskowych).
