Męski 90° – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 242 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

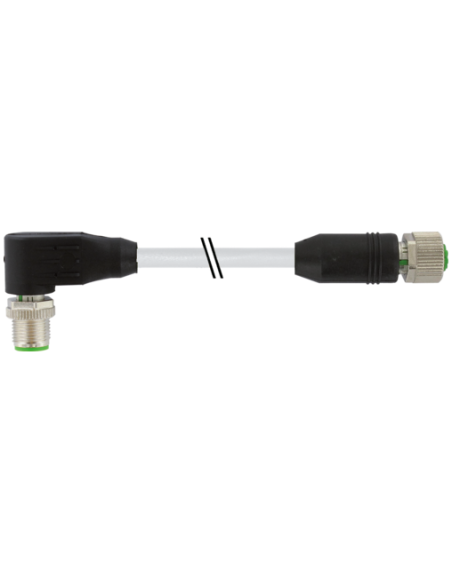

Przewód połączeniowy M12 ekranowany – kątowy męski 90° do żeńskiego prostego, 5-pinowy 7000-40471-2420030
Kabel połączeniowy M12 to wysokiej jakości przewód sygnałowo-zasilający, wyposażony w złącza M12: męski kątowy 90° oraz żeński prosty, obustronnie 5-pinowy. Przeznaczony jest do wymagających aplikacji przemysłowych, w których szczególnie istotne są odporność na zakłócenia elektromagnetyczne, szczelność oraz trwałość połączeń.
Najważniejsze cechy i zalety przewodu M12 ekranowanego
- Ekranowany przewód – solidne zabezpieczenie przed zakłóceniami elektromagnetycznymi.
- Kątowe złącze męskie 90° – ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Odporność na czynniki chemiczne i oleje dzięki powłoce z PUR – idealny do środowisk przemysłowych.
- Stopień ochrony IP66K/IP67 – gwarantuje odporność na pył, wodę i trudne warunki zewnętrzne.
- Zakres temperatur pracy od -25°C do 85°C (dla przewodu statycznego nawet do -40°C).
- Długość kabla 0,3 m – możliwość zamówienia również innych długości na życzenie.
- Wykonany z wysokiej jakości materiałów: złącza z odlewu ciśnieniowego cynkowego oraz przewód z izolacją PUR.
- Szybki i bezpieczny montaż: przewód gotowy do natychmiastowego użycia, z wtyczkami typu włożone/przykręcone.
- Odpowiedni do automatyki, robotyki, produkcji maszyn oraz aplikacji transportowych.
Zastosowanie przewodów M12 5-pin
Przewody połączeniowe M12, 5-pinowe, ekranowane są szeroko stosowane w automatyce przemysłowej, systemach sterowania, instalacjach czujników, aktuatorów, przełączników oraz innych urządzeń korzystających ze standardu M12. Pozwalają na realizację niezawodnych i trwałych połączeń sygnałowych oraz zasilających w trudnych warunkach środowiskowych i przemysłowych.
Standardowe konfiguracje, łatwość instalacji oraz odporność na zakłócenia elektromagnetyczne czynią te przewody niezastąpionym elementem współczesnych linii produkcyjnych, systemów transportu wewnętrznego, maszyn CNC oraz wszędzie tam, gdzie liczy się wysoka niezawodność transmisji sygnału.
Konstrukcja przewodu
- Pięć żył o przekroju 0,34 mm², skrętka miedziana.
- Ekranowanie oplotem miedzianym (80% pokrycia), dodatkowo folia i wypełniacz rdzeniowy.
- Kolorystyka przewodów: czarny, niebieski, biały, zielono-żółty, brązowy.
- Płaszcz z PUR: wysoka odporność mechaniczna, elastyczność i ochrona środowiskowa.
Typowe zastosowania przewodów M12 ekranowanych
- Połączenia czujników i siłowników z układami sterującymi PLC.
- Systemy transportowe, taśmociągi, logistyka automatyczna.
- Robotyka i maszyny produkcyjne.
- Instalacje wymagające ochrony przed zakłóceniami EMC.
- Sektor spożywczy, automotive, energetyka.
Złącza M12 5-pin w wersji ekranowanej zapewniają niezawodność działania oraz wysoki poziom bezpieczeństwa sygnałów i zasilania nawet w najbardziej wymagających warunkach pracy. Produkt wyróżnia się łatwością instalacji, odpornością mechaniczną i chemiczną oraz szerokim zakresem zastosowań w przemyśle.
