Męski prosty – żeński proste
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,6 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |

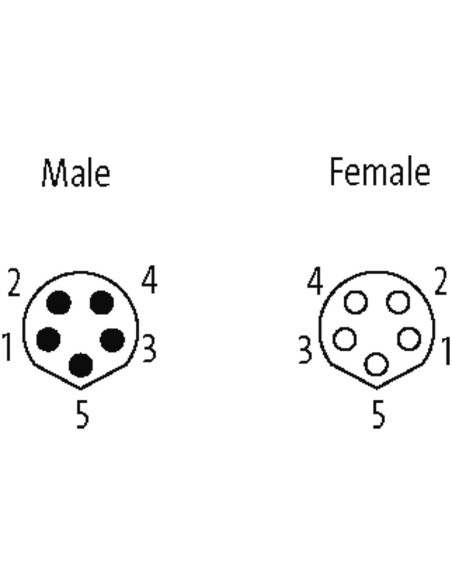

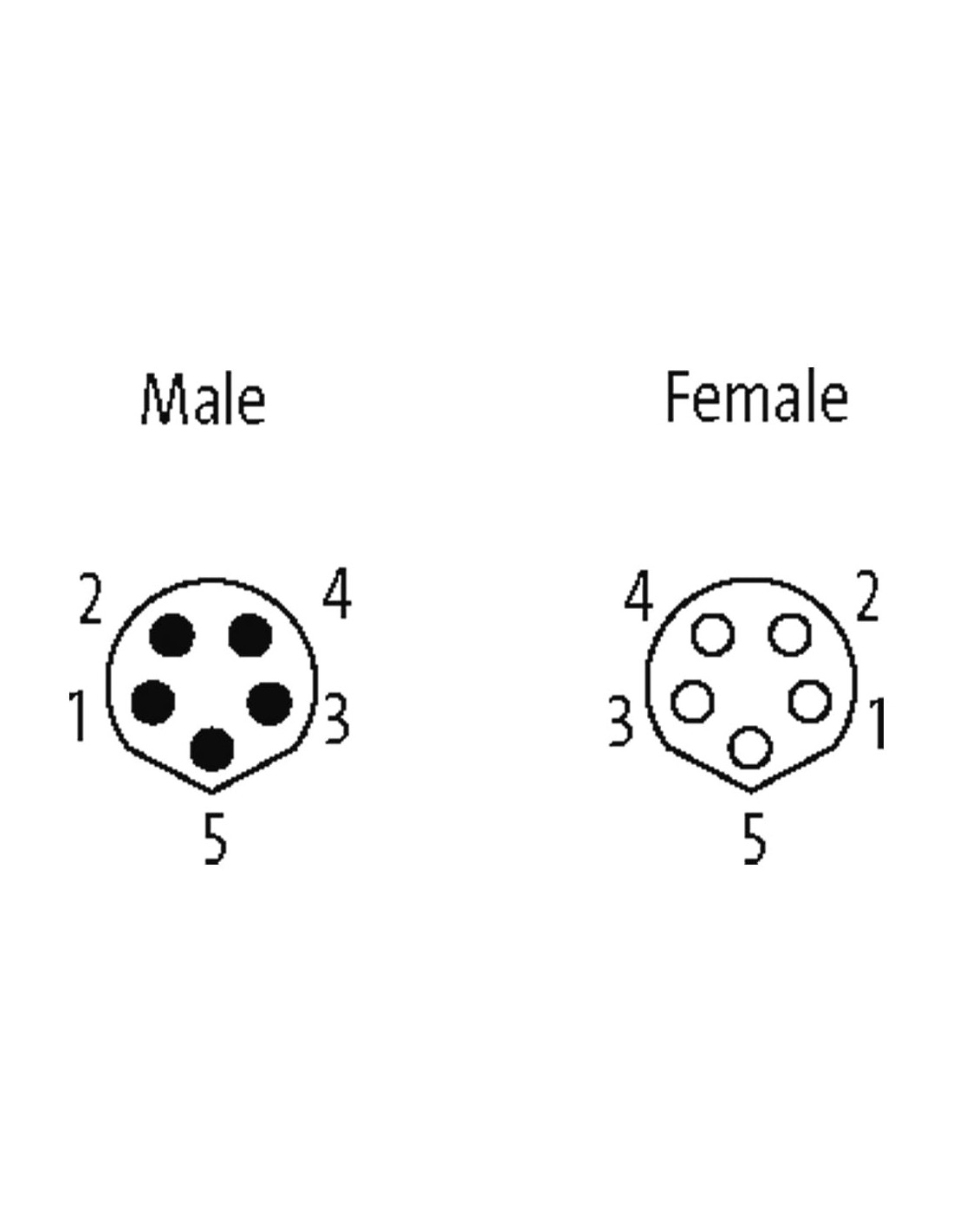

| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

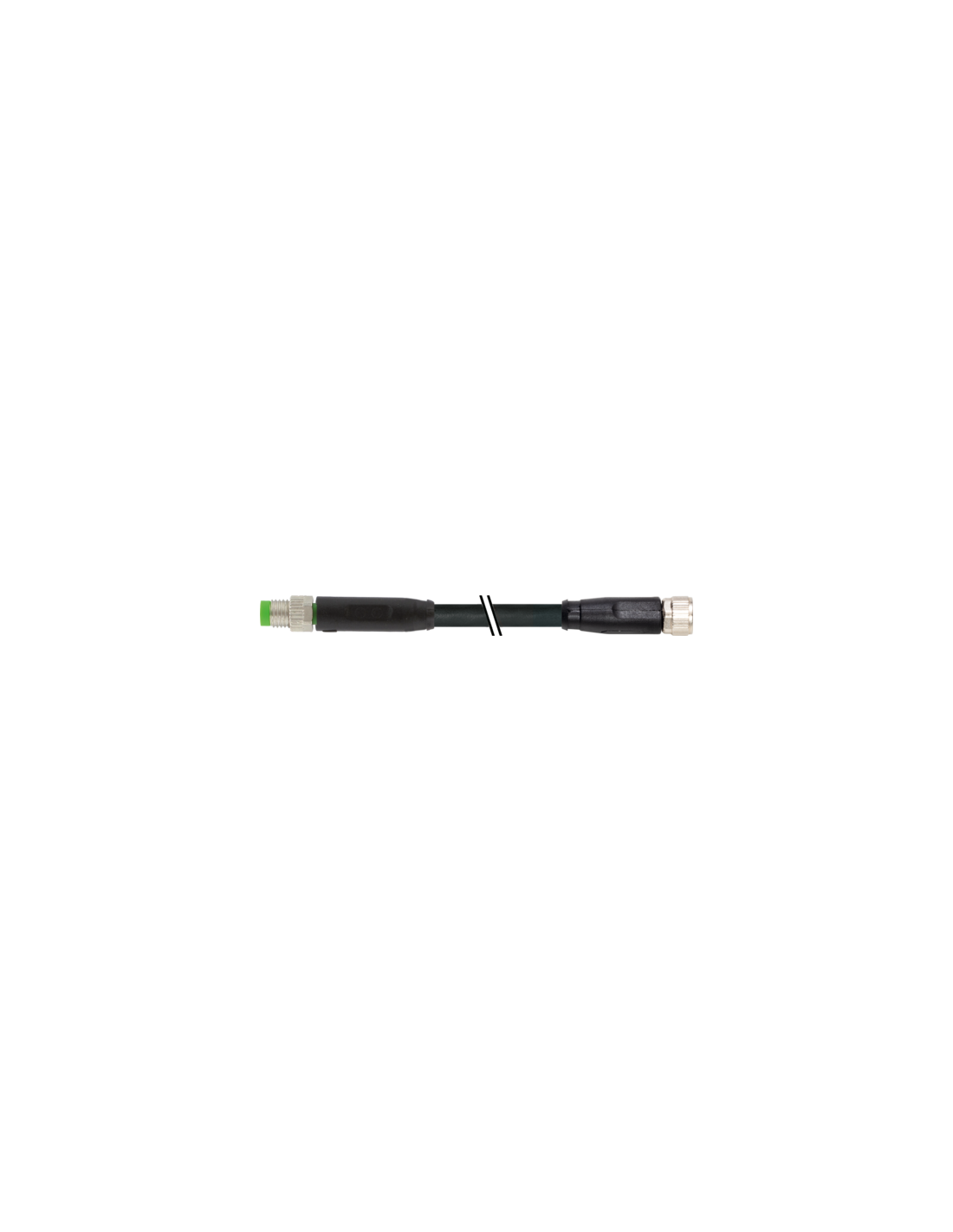

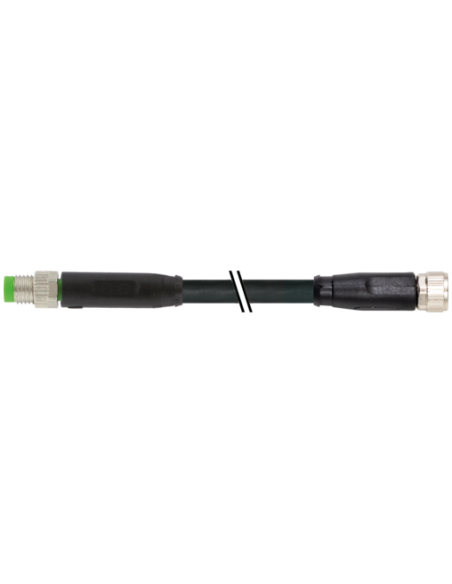

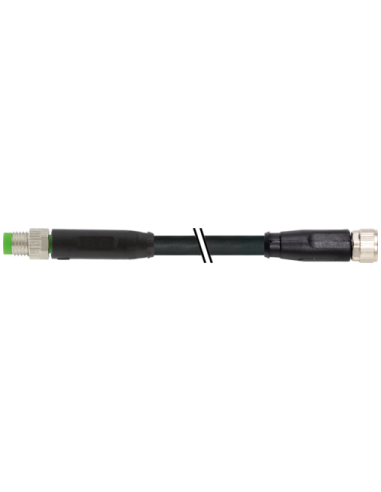

Złącze przewodowe M8 męskie 0° / M8 żeńskie 0° 5-pinowe, kodowanie B – kabel 1,6 m
Kabel połączeniowy M8 męski 0° / M8 żeński 0° o długości 1,6 m to uniwersalny i niezawodny przewód stosowany w automatyce przemysłowej, systemach czujników oraz aplikacjach wymagających trwałych i wysokiej jakości połączeń sygnałowych. Złącza o standardzie M8, wykonane w wersji prostej z kodowaniem B, zapewniają zgodność z licznymi urządzeniami oraz łatwość instalacji w trudno dostępnych miejscach.
Zastosowanie przemysłowe – automatyka, robotyka, czujniki
Złącze M8 5-pinowe wykorzystywane jest przede wszystkim w:
- Szybkich połączeniach w systemach automatyki przemysłowej
- Podłączaniu czujników, siłowników, enkoderów i elementów wykonawczych
- Przemysłowych systemach transmisji sygnałów
- Aplikacjach wymagających odporności na czynniki chemiczne, oleje i wilgoć
- Ruchomych instalacjach wymagających odporności na wielokrotne cykle gięcia
Parametry techniczne i zalety kabla M8 męskiego/żeńskiego 0°
- 5-pinowe złącze M8 B-kodowane – uniwersalne zastosowanie dla sygnałów i zasilania
- Wytrzymałość mechaniczna – odporność na minimum 100 cykli wtykowych
- Stopień ochrony IP67 – pełna odporność na pył i chwilowe zanurzenia w wodzie
- Kabel z powłoką PUR – wysoka odporność na oleje, benzynę oraz agresywne środki chemiczne, zgodność z normami IEC 60332-2-2, UL 1581
- Zakres temperatur pracy – od -30°C do +80°C
- Prąd znamionowy do 3 A, napięcie robocze do 30 V (złącza)
- Kodowanie B oraz pozłacane styki – pewny kontakt i niskie opory przejścia
Budowa i szczegóły konstrukcyjne złącza M8
- Złącze męskie prostoliniowe, długość: 40 mm, średnica: 10 mm
- Złącze żeńskie prostoliniowe, długość: 34 mm, średnica: 10 mm
- 5 przewodów o przekroju 0,25 mm², izolacja PP, przewód skręcany (klasa 6)
- Płaszcz kabla: wytrzymały poliuretan (PUR)

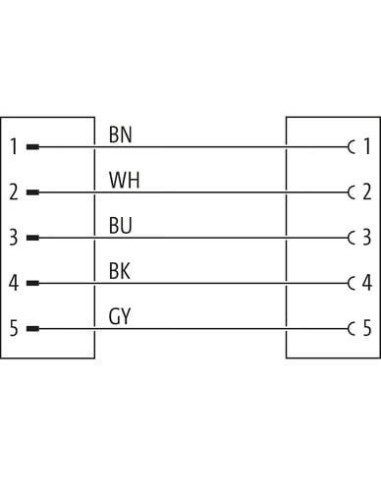

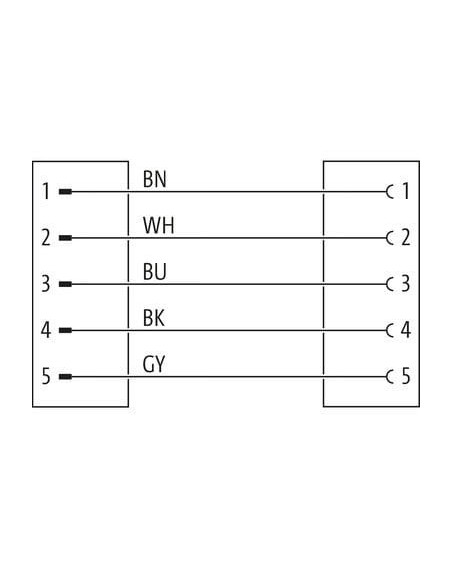

- Kolorystyka przewodów: BN – brązowy, WH – biały, BU – niebieski, BK – czarny, GY – szary
- Znakomite właściwości elastyczne: odpowiedni do pracy w ruchu (do 5 mln cykli zgięcia w prowadniku)
Kluczowe zalety złącza przewodowego M8
Szybki montaż dzięki konstrukcji “plug & play” (włożone, przykręcone).
Bezpieczeństwo i trwałość gwarantowane przez standard IP67 oraz odporność na drgania, dzięki specjalnemu zabezpieczeniu przeciwwstrząsowemu.
Wielostronność zastosowań – odpowiednie do standardowych aplikacji przemysłowych, ale także w środowiskach wymagających podwyższonej odporności chemicznej.
Stabilność transmisji sygnału dzięki pozłacanym stykom i miedzianym przewodom o wysokiej czystości.
Typowe zastosowania kabla M8 5-pin B-kodowanego
- Systemy automatyki i sterowania maszyn
- Podłączenie rozproszonych czujników i elementów wykonawczych
- Robotyka oraz przenośniki przemysłowe
- Instalacje maszynowe w wymagającym środowisku, gdzie niezbędna jest odporność na oleje i uszkodzenia mechaniczne
Złącze przewodowe M8 0° męskie/żeńskie, 5-pinowe, kodowanie B, kabel 1,6 m to niezawodne rozwiązanie do nowoczesnych, zautomatyzowanych stanowisk przemysłowych, zapewniające stabilność i bezpieczeństwo połączeń oraz odporność na trudne warunki przemysłowe.
