Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

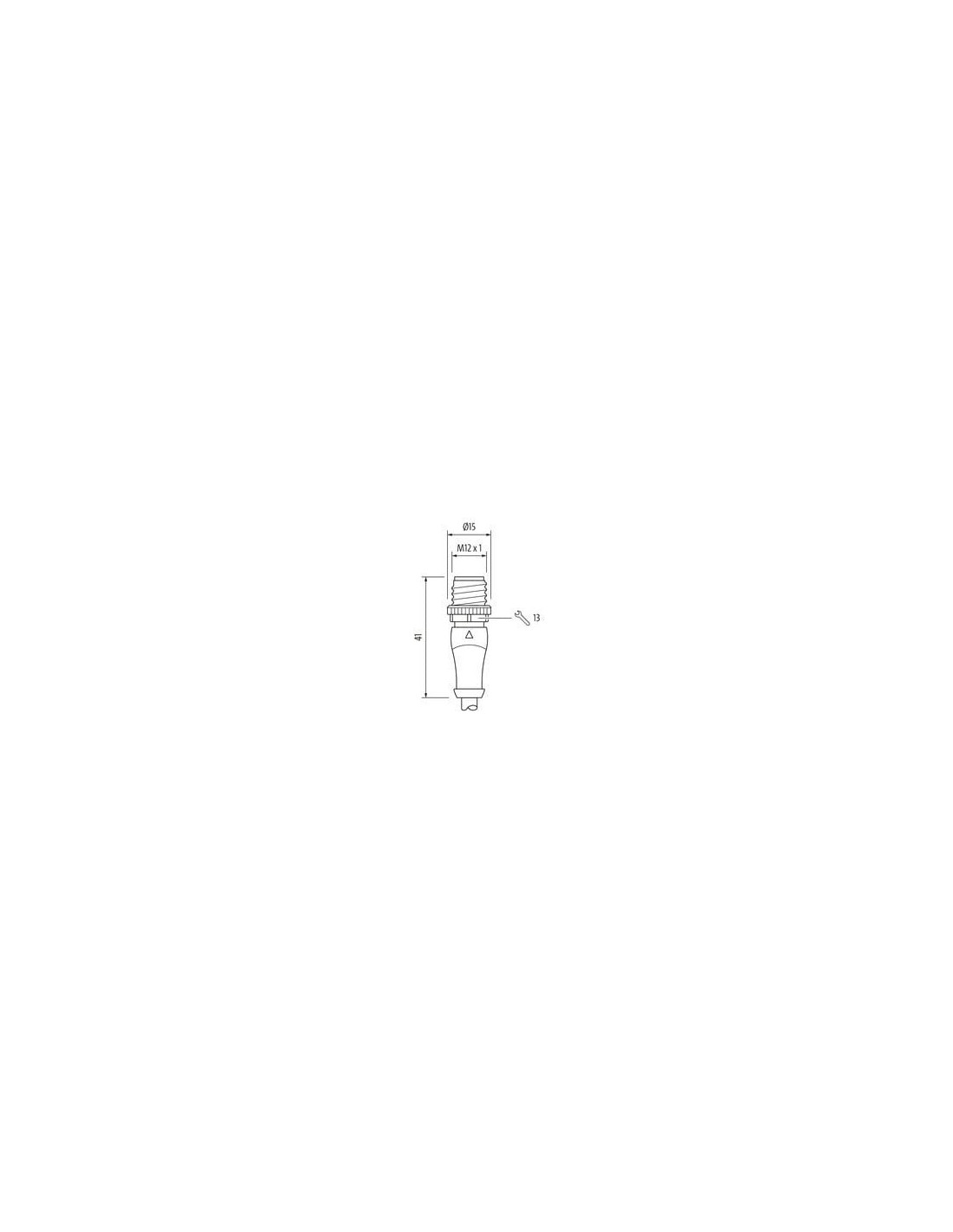

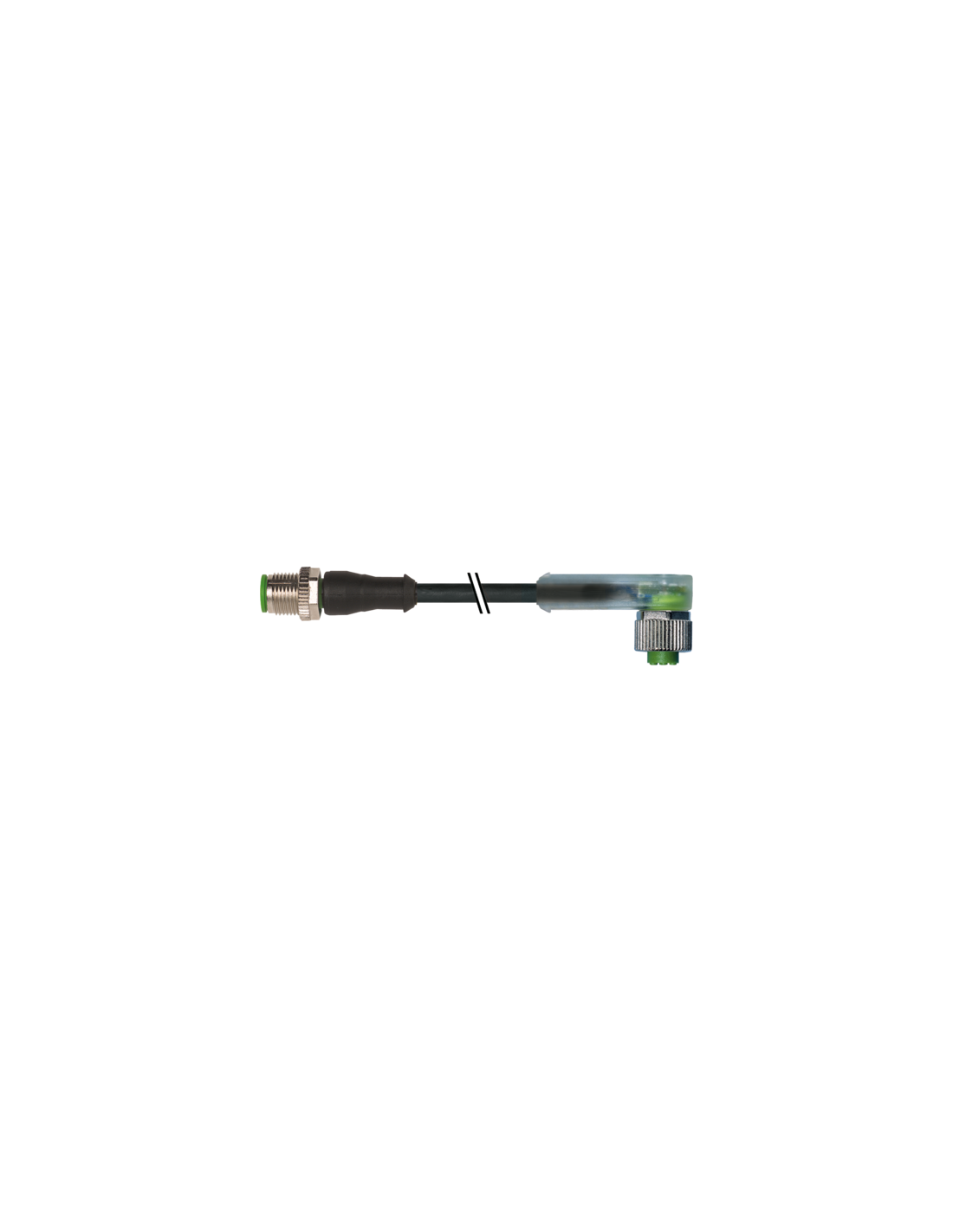

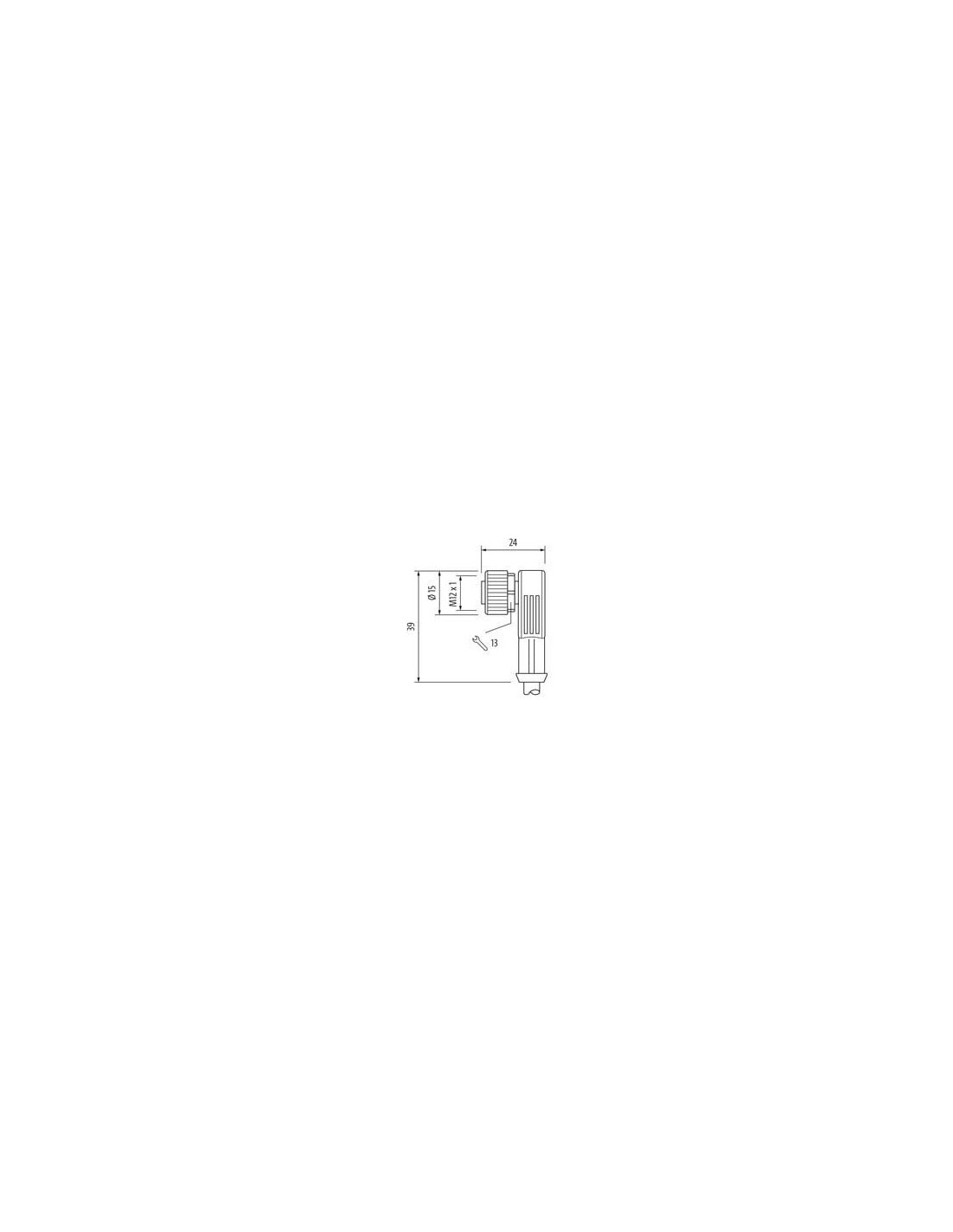

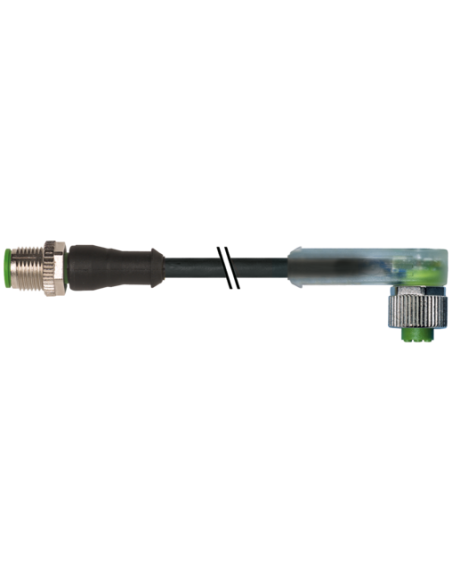

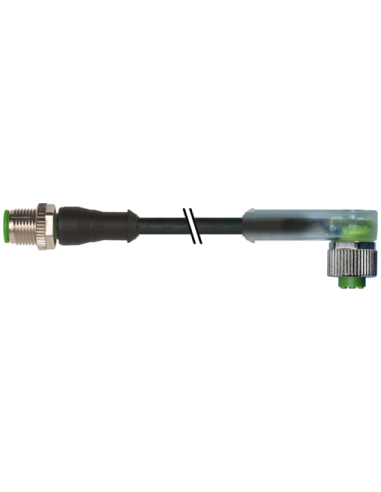

Złącze kablowe M12 męskie 0° / M12 żeńskie 90° LED – 7000-40343-6542000
Przemysłowe złącze kablowe M12 to przewód sygnałowy z konektorem męskim prostym i żeńskim kątowym, wyposażonym w wbudowane diody LED sygnalizacyjne. Produkt o kodzie 7000-40343-6542000 został zaprojektowany z myślą o wysokiej niezawodności w środowisku automatyki przemysłowej, maszynowej oraz wszędzie tam, gdzie istotne jest szybkie, bezpieczne i trwałe połączenie elektryczne.
Najważniejsze cechy kabli M12 LED
- Sygnalizacja LED: Wbudowane diody LED (czerwona, zielona, żółta) ułatwiają diagnostykę i serwisowanie, umożliwiając szybką identyfikację stanu połączenia oraz wykrywanie błędów.
- Wysoka szczelność: Obudowa spełniająca wymagania stopni ochrony IP65, IP66K i IP67 pozwala na zastosowanie w trudnych warunkach przemysłowych, w obecności wilgoci, pyłów i olejów.
- Odporność mechaniczna i chemiczna: Obudowa z solidnego tworzywa oraz elementy metalowe zapewniają odporność na chemikalia i uszkodzenia mechaniczne.
- Elastyczny przewód PUR o długości 20 m gwarantuje szerokie możliwości montażowe oraz odporność na zginanie i skręcanie – idealny do ruchomych aplikacji.
- Standaryzowane połączenie M12 oraz czteropinowa konstrukcja zapewniają kompatybilność z większością czujników, siłowników oraz modułów wejść/wyjść wykorzystywanych w systemach przemysłowych.
Zastosowanie złącza M12 LED w automatyce
Złącze M12 męskie 0° / żeńskie 90° LED znajduje zastosowanie w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach pakujących, robotyce przemysłowej, a także wszędzie tam, gdzie zachodzi potrzeba łatwego serwisowania oraz szybkiej diagnostyki połączeń elektrycznych.
- Podłączanie czujników z wyjściami cyfrowymi typu PNP/NPN
- Instalacja sygnalizatorów, wskaźników LED oraz modułów I/O
- Modernizacje oraz rozbudowy istniejących instalacji przemysłowych
- Wykorzystanie w trudnych warunkach środowiskowych – zakłady przemysłowe, hale produkcyjne, automatyka magazynowa
Konstrukcja i budowa kabli M12 LED
Przewód sygnałowy M12 został wykonany w technologii PUR, dzięki czemu jest odporny na ścieranie, działanie olejów oraz promieniowanie UV. Złącza posiadają solidną powłokę Safe-Cover, gwarantującą pewny chwyt i szybki montaż.
Umieszczone na końcówkach wtyk męski prosty i gniazdo żeńskie kątowe są kodowane (typ A), co eliminuje możliwość błędnego połączenia.
Dlaczego warto wykorzystać przewód M12 LED 7000-40343-6542000?
- Podwyższony poziom bezpieczeństwa instalacji – natychmiastowy podgląd stanu połączenia.
- Łatwy montaż i serwis urządzeń przemysłowych – szybkozłączna konstrukcja pozwala na wielokrotne podłączanie i rozłączanie bez utraty niezawodności.
- Możliwość pracy w szerokim zakresie temperatur – stabilność parametrów nawet w niestandardowych warunkach.
Typowa budowa przewodu i schematy połączeń

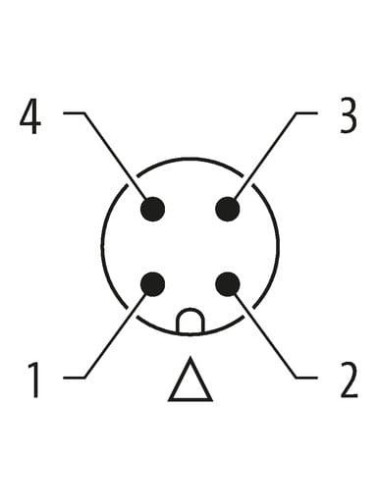

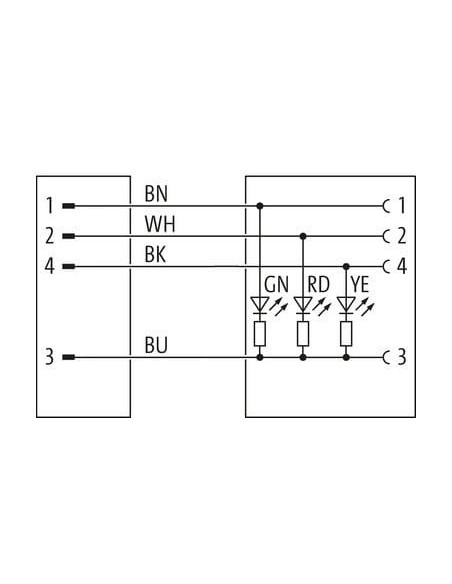

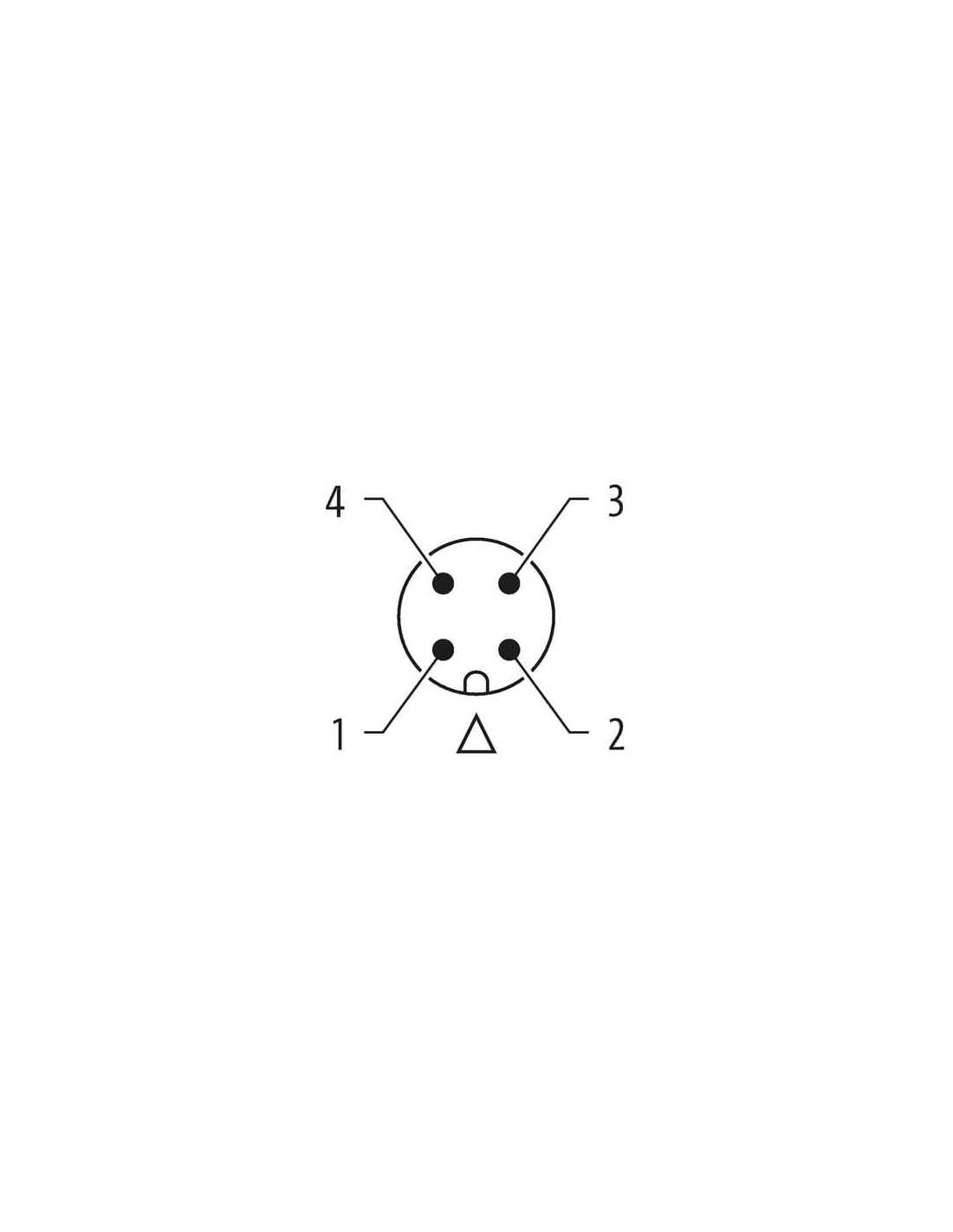

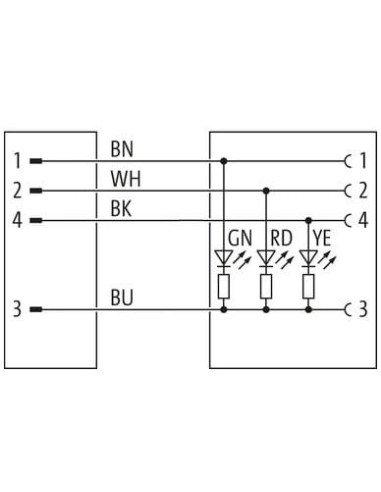

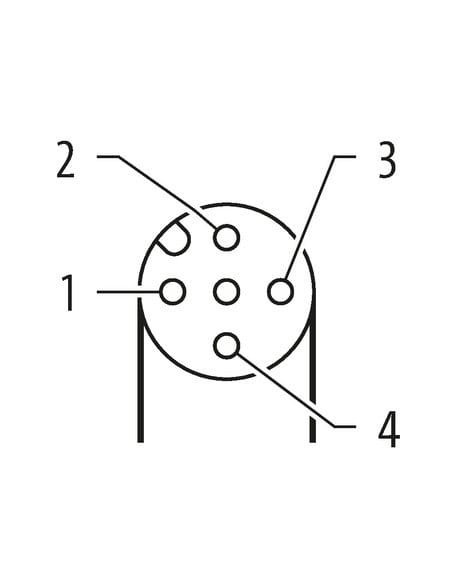

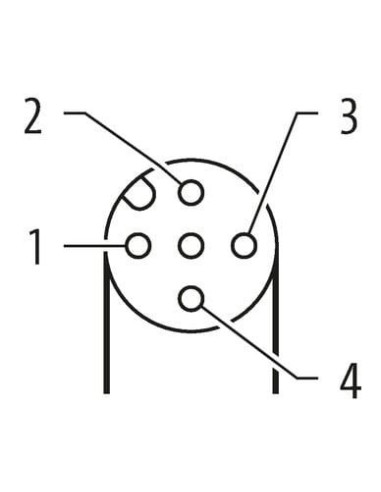

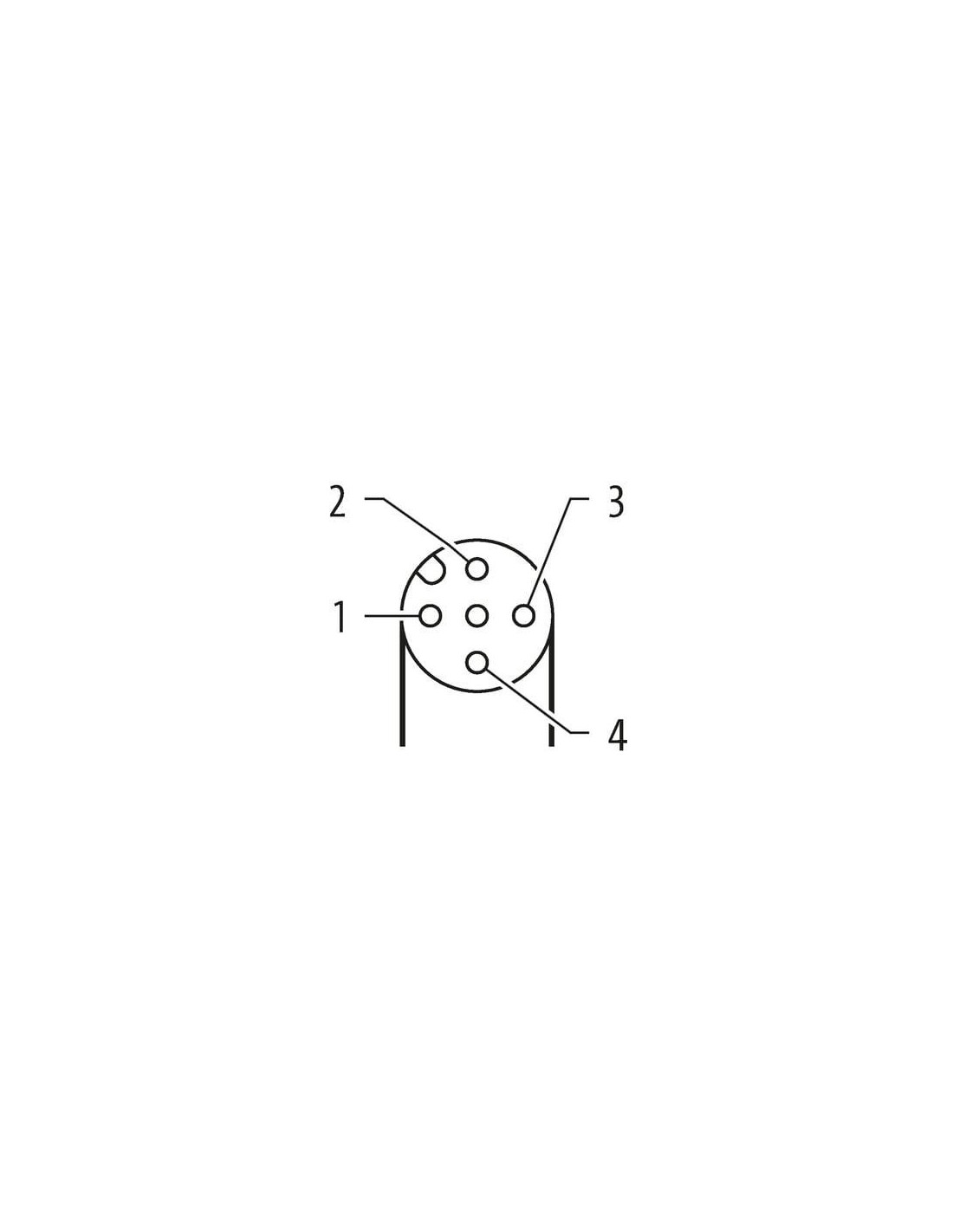

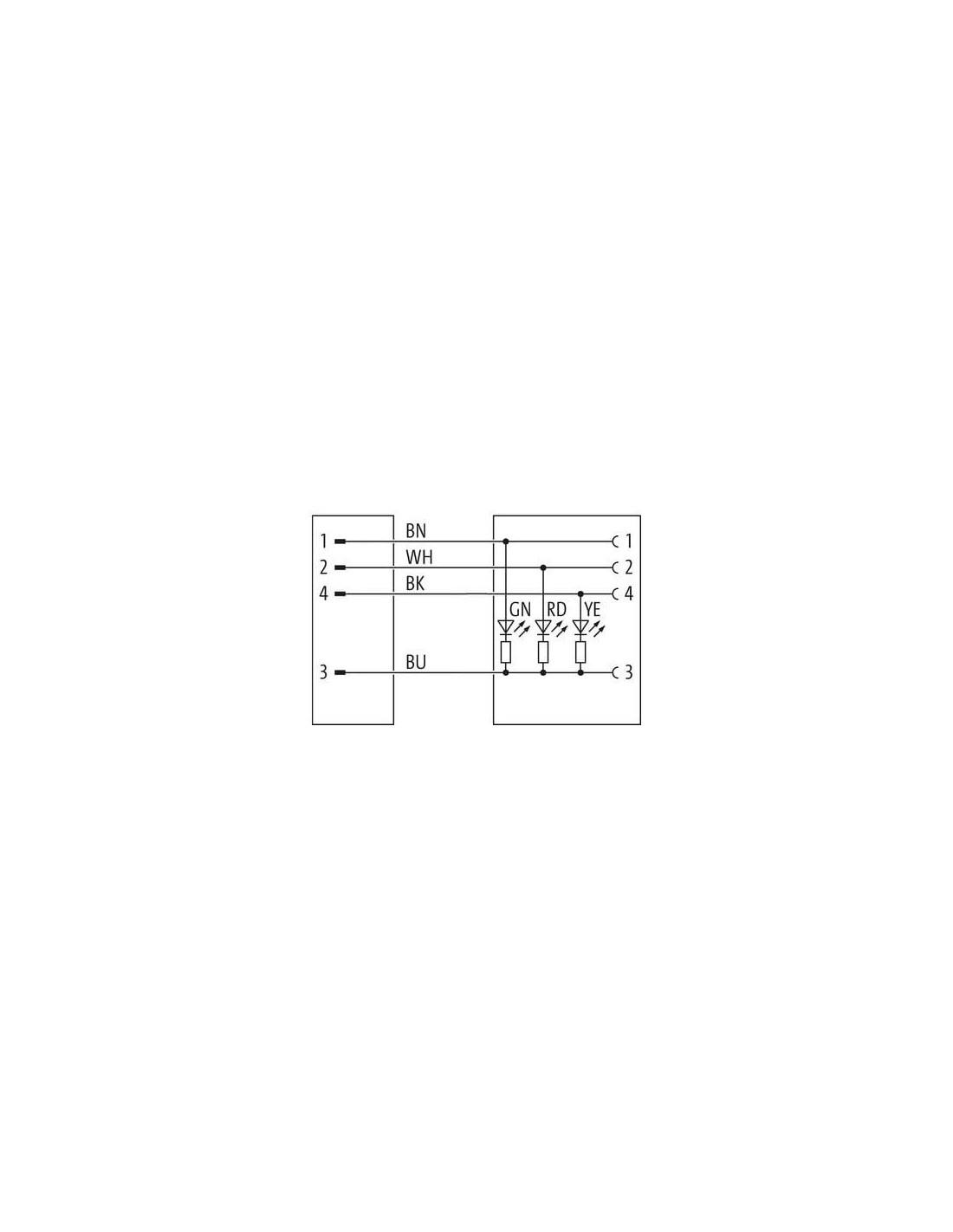

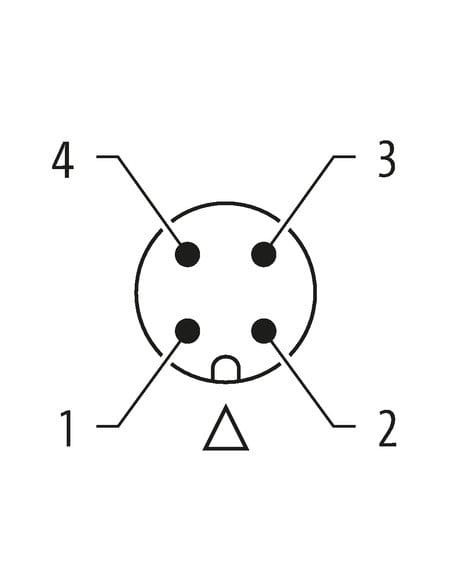

Schematy zamieszczone na rysunkach wyjaśniają połączenie przewodów, oznaczenia pinów oraz funkcje diod LED według koloru (brązowy, biały, czarny, niebieski). Złącza M12 pozwalają na implementację w różnorodnych systemach kontrolno-pomiarowych.
Produkt zgodny z normami DIN EN 61076-2-101 (M12) oraz posiadający liczne certyfikaty branżowe, jest odpowiedzią na potrzeby nowoczesnych zakładów produkcyjnych oraz firm realizujących zaawansowane systemy automatyki.
