Customized printing and packaging
Męski prosty – żeński 90°
M12 – M12, 4-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

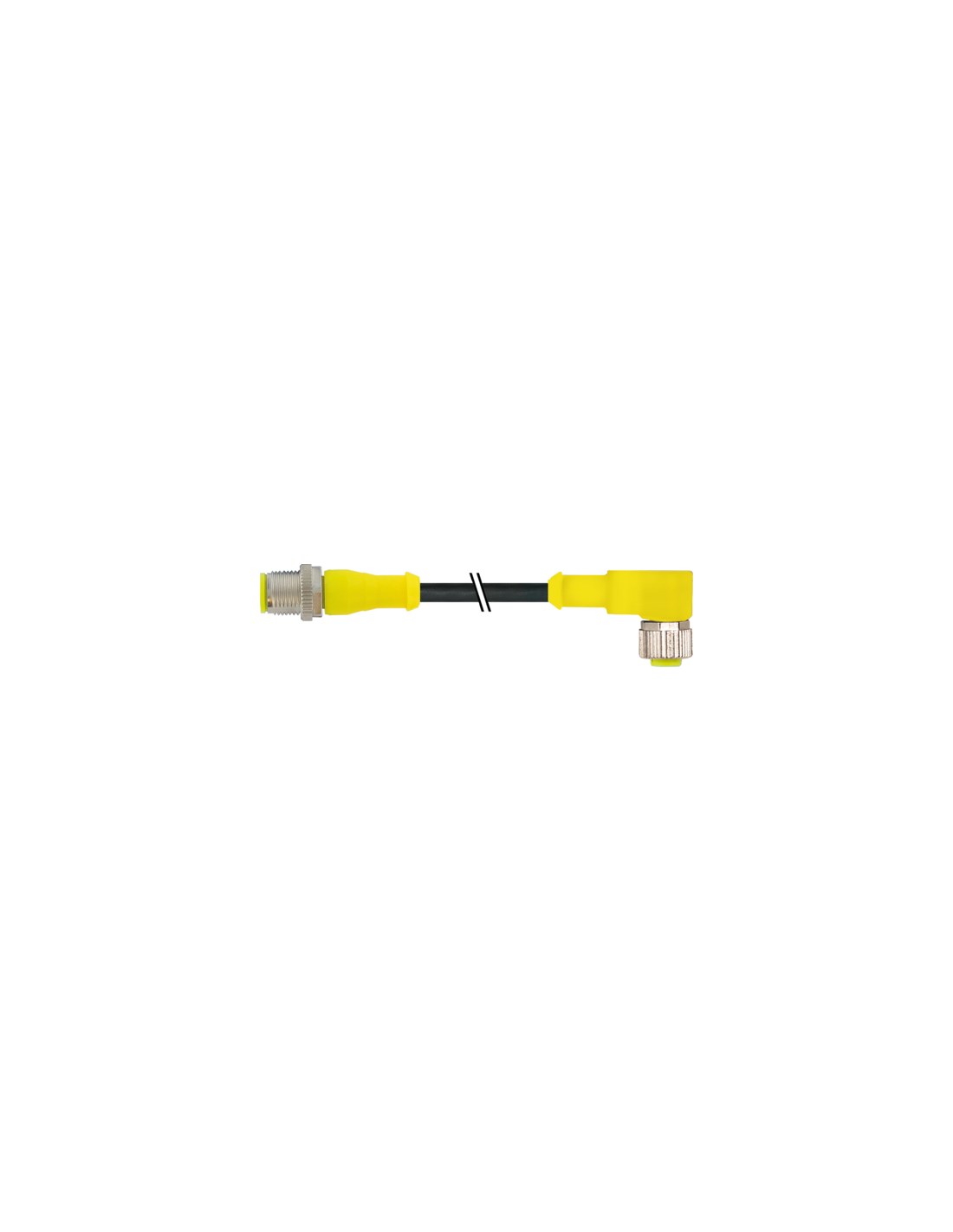

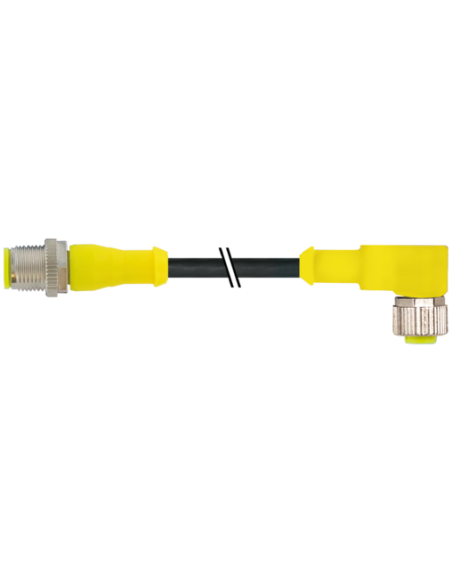

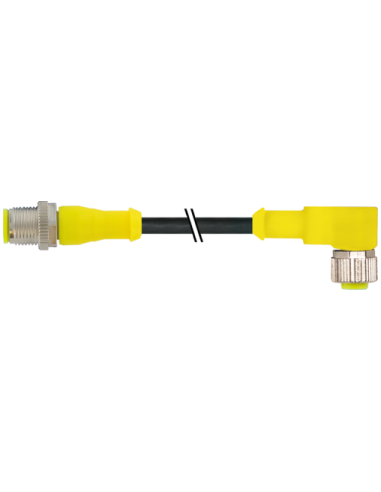

Złącze kablowe M12 męskie 0° / M12 żeńskie 90° AIDA 4-pinowe – trwałość i niezawodność w automatyce
Złącze M12 AIDA 7357-40121-6540050 to solidnie wykonany przewód połączeniowy, wyposażony z jednej strony w prostą wtyczkę M12 męską, a z drugiej w kątową wtyczkę żeńską 90°. Złącze jest 4-pinowe, co umożliwia przesył sygnałów i zasilania, typowy dla zastosowań w nowoczesnych instalacjach automatyki przemysłowej oraz systemach robotyki.
Najważniejsze cechy złącza M12 męskie – żeńskie 90°
- Obudowa z odlewu cynkowego – zapewnia wysoką wytrzymałość na uszkodzenia mechaniczne oraz odporność na odpryski spawalnicze.
- Pozłacane styki – gwarantują stabilne połączenie i zabezpieczenie przed utlenianiem, co przekłada się na długą żywotność złącza.
- Powłoka PUR przewodu – przewód z niezwykle odpornego na ścieranie i chemikalia materiału zapewnia odporność na oleje, smary oraz wiele agresywnych czynników występujących w środowisku przemysłowym. Jest również bezhalogenowy, wolny od ołowiu, kadmu, FCKW oraz silikonu.
- Kabel o długości 0,5 m – zapewnia elastyczność przy podłączaniu urządzeń w trudno dostępnych miejscach.
- Wysoka odporność temperaturowa – praca w zakresie od -25°C do 85°C (dla złącza) oraz od -40°C do 90°C (dla przewodu).
- Stopień ochrony IP – gwarancja szczelności oraz ochrony przed pyłem i wilgocią (szczegóły w dokumentacji technicznej).
Typowe zastosowania złącza M12 AIDA
Złącza M12 są standardem przemysłowym stosowanym szeroko w:
- Automatyce przemysłowej – łączenie czujników, siłowników, sterowników PLC oraz innych urządzeń peryferyjnych.
- Systemach transportu i logistyki – łączenie elementów automatycznych linii produkcyjnych i przenośników.
- Robotyce – podłączanie manipulatorów, czujników bezpieczeństwa oraz napędów.
- Przemyśle spożywczym i chemicznym – wszędzie tam, gdzie wymagana jest odporność na czynniki agresywne i utrzymanie wysokich standardów higienicznych.
- Budowie maszyn – łatwe i niezawodne tworzenie połączeń w szafach sterowniczych oraz w maszynach.
Budowa techniczna – złącze M12 gotowe na wymagające zastosowania
Złącze kablowe zostało zaprojektowane w oparciu o rygorystyczne normy branżowe, co odzwierciedla wysoka jakość wykonania oraz zgodność z certyfikatami (np. cURus). Zastosowanie skrętki miedzianej o przekroju 0,34 mm² zapewnia niskie wartości rezystancji przewodu, zaś konstrukcja przewodu – 4 żyły skręcone – umożliwia stabilną transmisję sygnału oraz zasilania.
Montaż przewodu jest szybki i pewny; złącza wyposażono w czytelne oznaczenia kolorów przewodów (BN – brązowy, WH – biały, BU – niebieski, BK – czarny) oraz dedykowane miejsca na opaski zabezpieczające (ochrona przed uszkodzeniami mechanicznymi).
Korzyści z zastosowania złącza M12 AIDA 7357-40121-6540050
- Odporność na warunki środowiskowe – przewód o podwyższonej odporności na UV, płomień, benzynę i oleje.
- Wysoka elastyczność i wytrzymałość – odpowiedni do pracy w ruchu, także w prowadnikach kablowych oraz w aplikacjach dynamicznych.
- Szybka i bezpieczna instalacja – przemyślana budowa z opaską kodującą znacząco skraca czas montażu i minimalizuje ryzyko błędów połączeniowych.
- Zgodność z normami przemysłowymi – bezpieczeństwo użytkowania i pewność działania nawet w trudnych warunkach produkcyjnych.
Złącze M12 męskie 0° / żeńskie 90° 4-pinowe AIDA to niezawodne rozwiązanie dla profesjonalnych zastosowań przemysłowych, gwarantujące pewne i trwałe połączenie sygnałowe oraz zasilające, nawet w najbardziej wymagającym środowisku pracy.
