Męski prosty – żeński proste
M12 – M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – M12 żeński, prosty, 3-piny, 2m PUR – Przewód sygnałowy i zasilający
Konektor M12 męski–żeński, prosty to wszechstronny przewód łączący o długości 2 metrów, wyposażony w elastyczny przewód o wysokiej elastyczności, przeznaczony do stosowania w automatyce przemysłowej, maszynach oraz instalacjach przemysłowych. Produkt oznaczony kodem 7000-40001-6330200 gwarantuje niezawodność transmisji sygnałów oraz zasilania w wymagających warunkach przemysłowych.
Uniwersalne zastosowanie konektora M12 – automatyka i przemysł
Złącza M12 są szczególnie cenione w systemach automatyki przemysłowej, na liniach produkcyjnych, w robotyce, w instalacjach czujników oraz elementów wykonawczych, a także przy podłączeniach urządzeń peryferyjnych. Dwa proste (straight) złącza – męskie i żeńskie – umożliwiają szybkie, bezpieczne i szczelne połączenie, nawet w środowiskach narażonych na zapylenie, wilgoć oraz wibracje, co potwierdza wysoka klasa szczelności IP65, IP66K, IP67.
Wytrzymałość i odporność – kluczowe właściwości przewodu M12
- Materiał obudowy: Wytrzymałe tworzywo sztuczne o wysokiej odporności na chemikalia oraz oleje.
- Przewód PUR: Elastyczna i trwała powłoka przewodu, odporna na ścieranie oraz działanie promieni UV.
- Zakres temperatur: Pracuje niezawodnie w temperaturach od -25°C do +85°C (stałe ułożenie do -40°C do +90°C).
- Odpowiedni do dynamicznych aplikacji: Nadaje się do pracy na ruchomych elementach dzięki wysokiej liczbie cykli gięcia oraz odporności na skręcanie.
Montaż i kompatybilność – szybkie i pewne podłączenie
Standardowa forma M12, gwint M12 x 1 oraz oznaczenie styków umożliwiają łatwą integrację z istniejącymi systemami automatyki i sterowania. Konektor wyposażony jest w blokadę antywibracyjną oraz radełkowaną nakrętkę montażową (wersja Lite – na życzenie z tworzywa) dla łatwego dokręcania. Produkt spełnia normy DIN EN 61076-2-101.

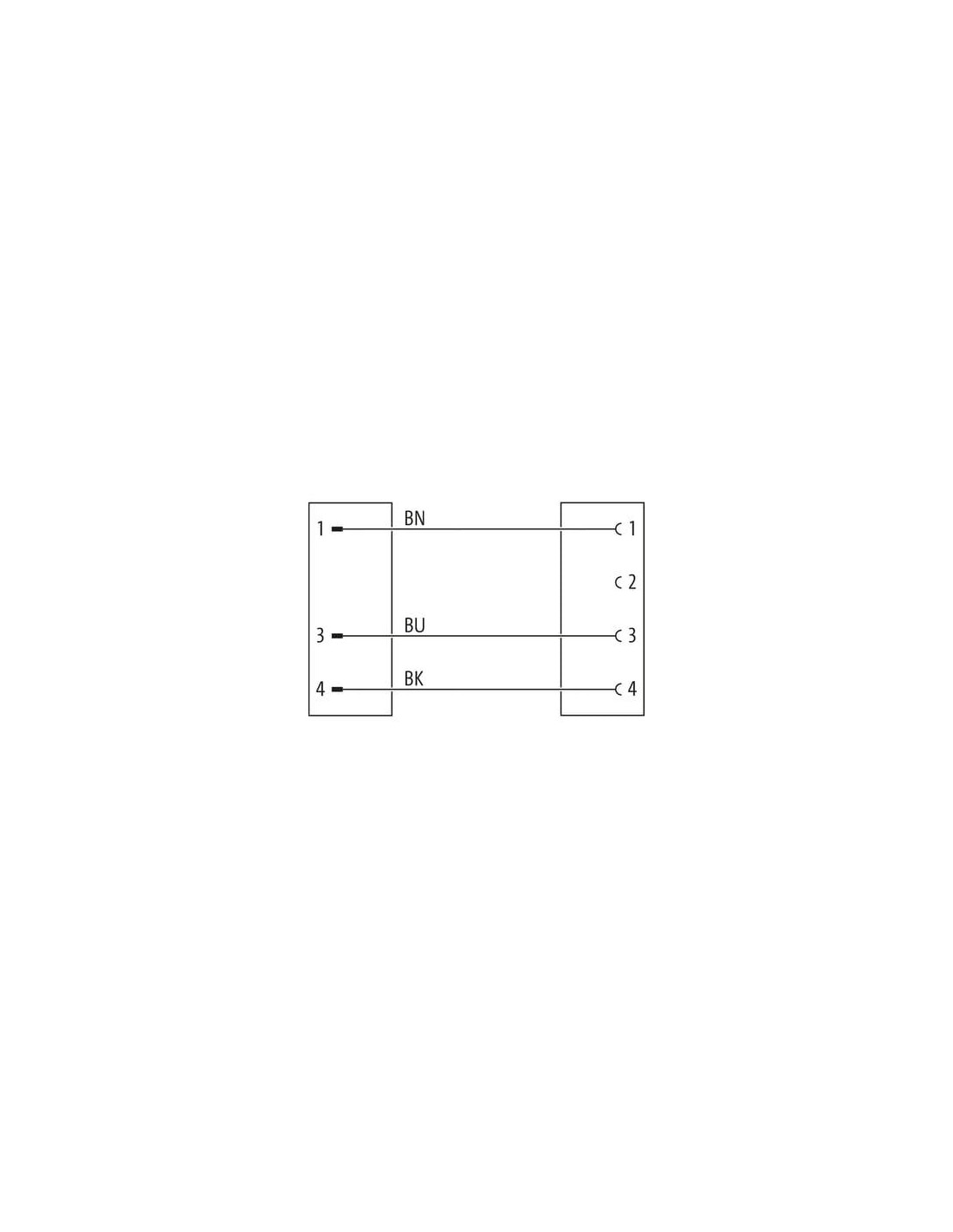

Możliwości wykorzystania, schemat połączeń i typowe aplikacje przewodu M12 3-pin
Typowe zastosowania to:
- Automatyka przemysłowa – połączenia czujników, siłowników, zaworów oraz elementów wejścia/wyjścia.
- Branża spożywcza, farmaceutyczna – instalacje wymagające zwiększonej odporności na detergenty i środki czyszczące.
- Maszyny produkcyjne i transportowe – przesył sygnałów sterujących i mocy w trudnych warunkach.
- Aplikacje z wymaganiami odporności na UV i oleje – miejsca o dużym nasłonecznieniu lub narażone na kontakt z olejami technicznymi.
Zalety stosowania przewodu M12 męski – M12 żeński
- Odporność na warunki przemysłowe (oleje, chemikalia, promieniowanie UV).
- Wysoka klasa ochrony IP65, IP66K, IP67 – stabilne i szczelne połączenie nawet w ekstremalnych warunkach.
- Uniwersalność zastosowania – kompatybilność z szeroką gamą urządzeń przemysłowych.
- Łatwość montażu i demontażu dzięki radełkowanej nakrętce i prostym zakończeniom.
- Wysoka trwałość mechaniczna oraz odporność na uszkodzenia podczas pracy dynamicznej.
Szczegóły techniczne – budowa i parametry konektora

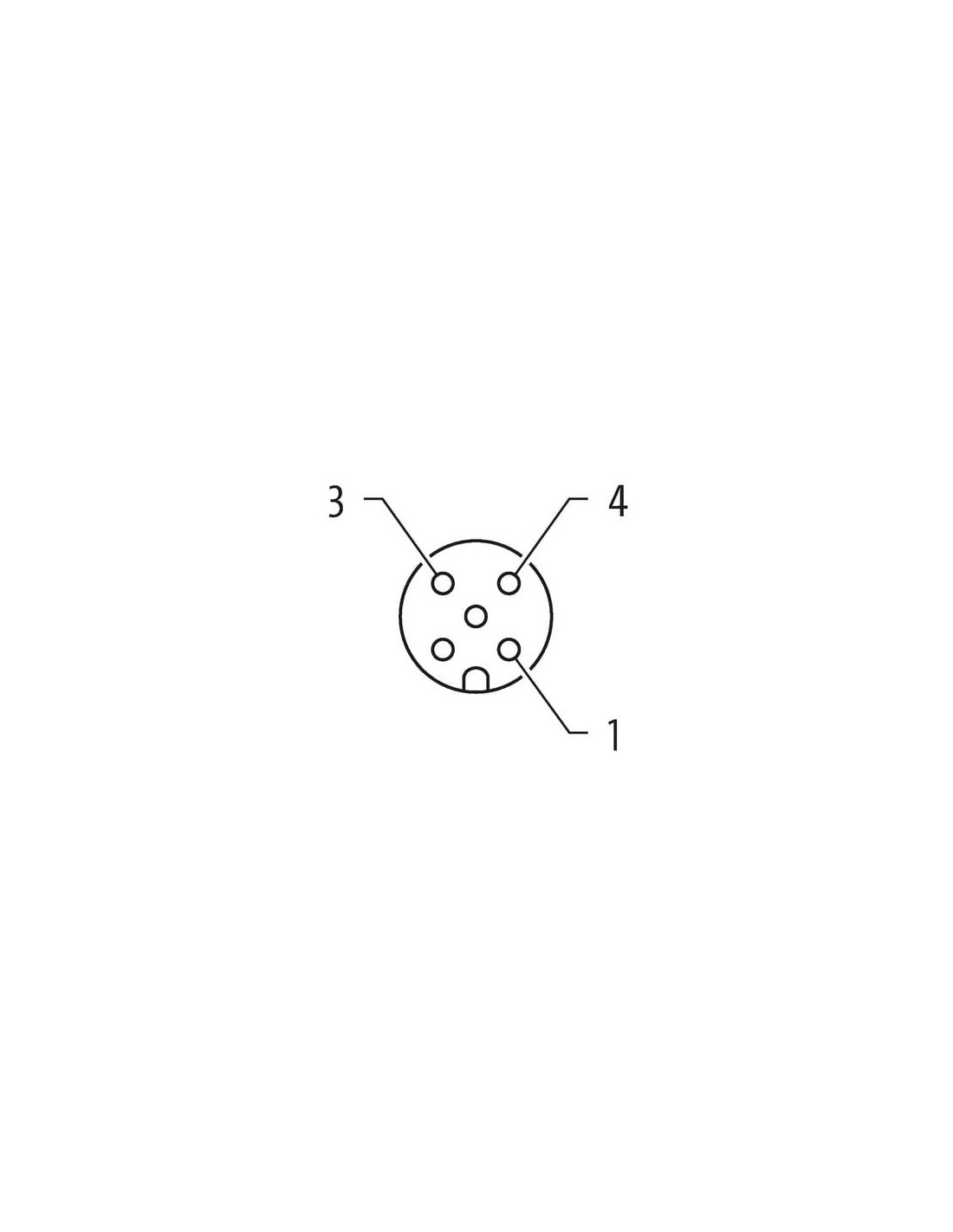

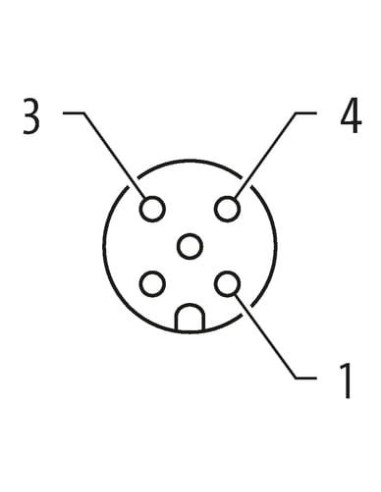

3 piny ułożone są zgodnie ze standardowym kodowaniem A. Przewód wyróżnia się przekrojem 0,34 mm², skręconą miedzianą żyłą oraz izolacją z PP, zapewniającą ochronę sygnału i zwiększoną elastyczność. Prąd maksymalny wynosi 4A przy napięciu do 250 V.
Dzięki solidnej konstrukcji, użytym materiałom oraz przemyślanej budowie, konektor M12 3-pin, 2m znajduje zastosowanie wszędzie tam, gdzie liczy się pewność połączenia, odporność na warunki środowiskowe oraz niezawodność transmisji sygnałów i zasilania.
