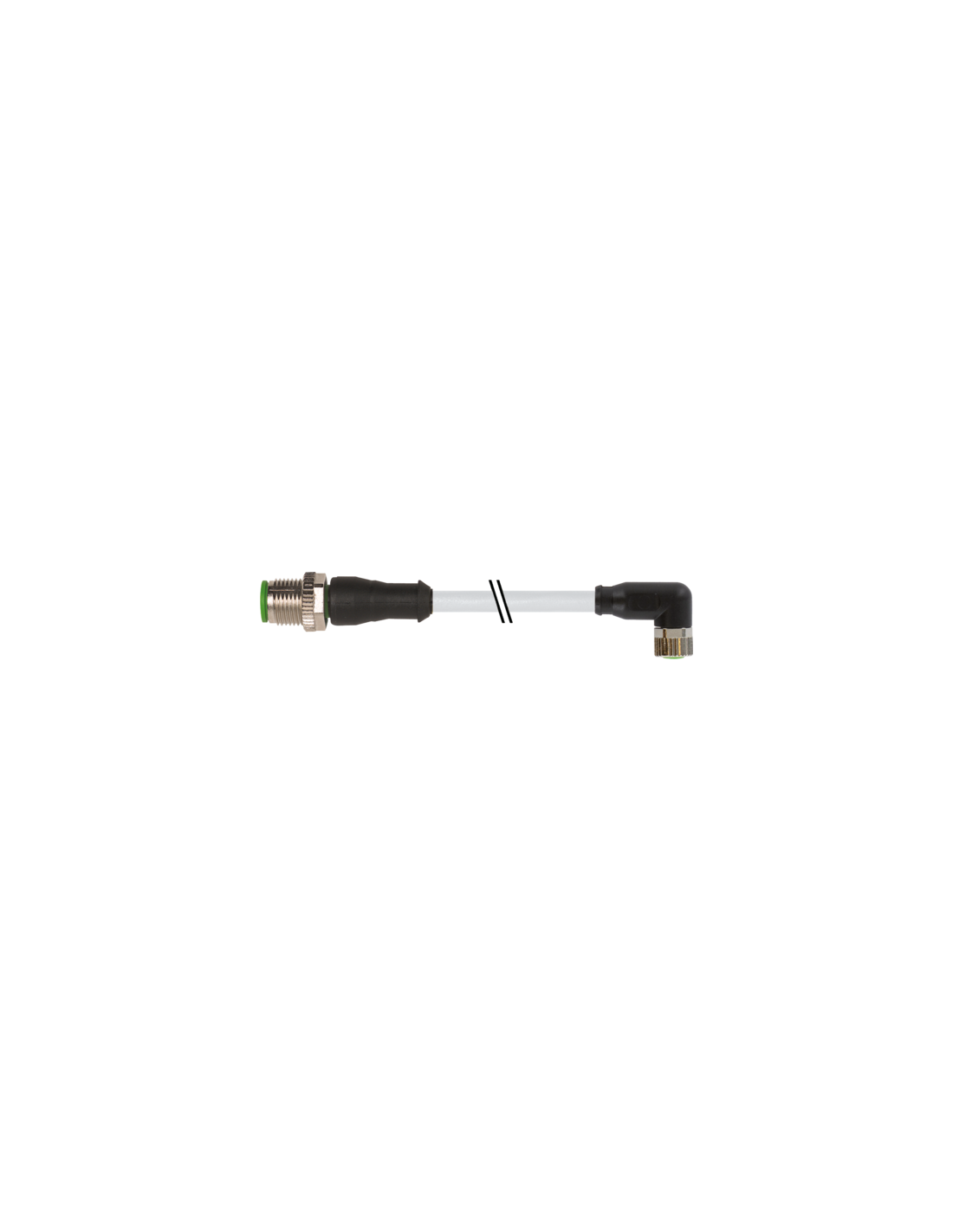

Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

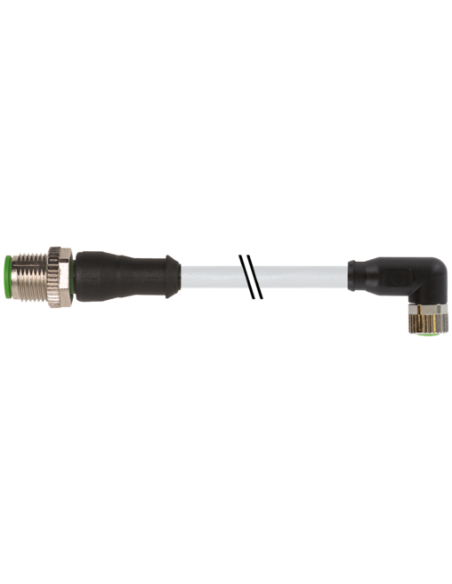

Konektor M12 prosty męski – M8 żeński kątowy 3-pin, przewód 1 m – wszechstronne i niezawodne połączenia przemysłowe
Konektor M12 męski prosty – M8 żeński kątowy z przewodem o długości 1 metra to wysokiej jakości rozwiązanie do łączenia urządzeń automatyki przemysłowej, przetworników, czujników oraz elementów systemów sterowania. Przewód posiada trzy piny oraz trwałą, pozłacaną powłokę styków, co gwarantuje stabilność elektryczną i niezawodność transmisji sygnału. Kompaktowa konstrukcja oraz klasyczna kolorystyka umożliwiają wygodny montaż, nawet w trudno dostępnych miejscach.
Zalety i funkcjonalność konektora M12–M8 z przewodem PUR
- Odporność na warunki środowiskowe: obudowa wykonana z wytrzymałego tworzywa PUR, odpornego na chemikalia, oleje oraz ścieranie, a także na niekorzystne warunki przemysłowe.
- Wysoki stopień ochrony IP65, IP66K, IP67 zapewnia szczelność i bezpieczeństwo pracy nawet w miejscach o dużym zapyleniu i wilgotności.
- Uniwersalność zastosowania: sprawdzi się w wielu aplikacjach automatyki, maszynowych, procesowych, jak również w instalacjach przemysłowych, transportowych czy mechatronicznych.
- Kątowy konektor M8 ułatwia poprowadzenie okablowania w ograniczonej przestrzeni oraz minimalizuje ryzyko uszkodzenia przewodu przy zginaniu.
- Bezhalogenowy, wolny od kadmu i ołowiu przewód sprzyja ekologicznym instalacjom oraz spełnia wysokie normy bezpieczeństwa.
- Szybki i pewny montaż dzięki radełkowanym plastikowym nakrętkom oraz możliwości przykręcenia z zabezpieczeniem przeciwwstrząsowym.
Typowe zastosowania konektora M12–M8
Konektory M12–M8 wykorzystywane są przede wszystkim przy łączeniu czujników przemysłowych, enoderów, aparatów pomiarowych, siłowników oraz rozdzielnic, umożliwiając niezawodny transfer sygnałów i zasilania. Są bardzo często stosowane:
- w liniach produkcyjnych i automatyce maszyn
- w robotyce przemysłowej oraz urządzeniach transportujących
- w systemach sterowania ruchem
- w rozproszonych układach I/O
- w energetyce, przemyśle spożywczym, chemicznym i motoryzacyjnym
Wytrzymała konstrukcja i bezpieczeństwo połączenia
Konektor cechuje się solidną metalową i plastikową konstrukcją, która zabezpiecza styki oraz połączenia przewodów przed uszkodzeniem mechanicznym oraz szkodliwym działaniem czynników zewnętrznych. Połączenie wtykowe umożliwia wielokrotne podłączanie i rozłączanie, zachowując pełną szczelność i integralność sygnałów. Zastosowanie wysokiej jakości powłok i materiałów wpływa na długą żywotność produktu oraz minimalizuje ryzyko awarii.
Konektor prosty M12 męski – M8 żeński kątowy w instalacjach automatyki
Dzięki standaryzacji złączy (DIN EN 61076-2-101 dla M12, DIN EN 61076-2-104 dla M8) konektor może być stosowany w międzynarodowych i wielomarkowych instalacjach. Przewód trójżyłowy, z izolacją i płaszczem PUR, wyróżnia się elastycznością, odpornością na wielokrotne zginanie (do 10 milionów cykli) oraz możliwością pracy w szerokim zakresie temperatur (od -40°C do +90°C).
Tego typu konektory są nieocenione wszędzie tam, gdzie wymagana jest niezawodność, szybki montaż oraz bezpieczeństwo systemów sterowania i komunikacji w przemyśle.
