Męski prosty – żeński proste
M12 – M12, 5-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

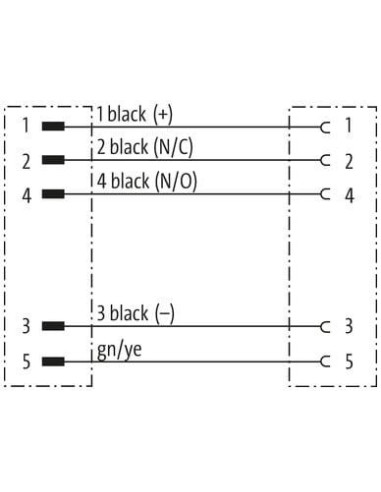

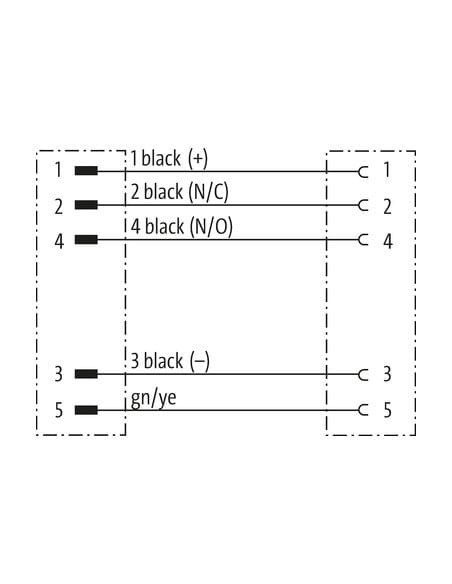

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

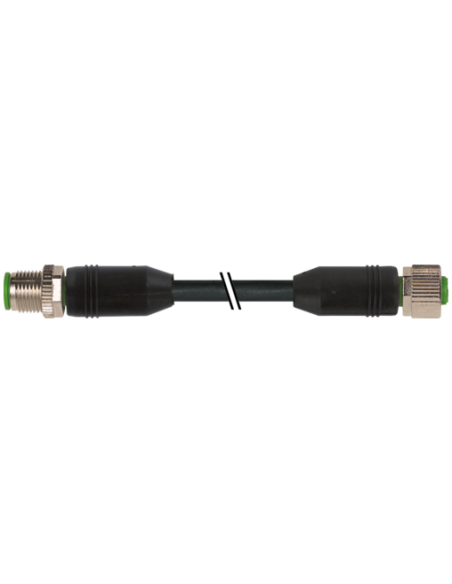

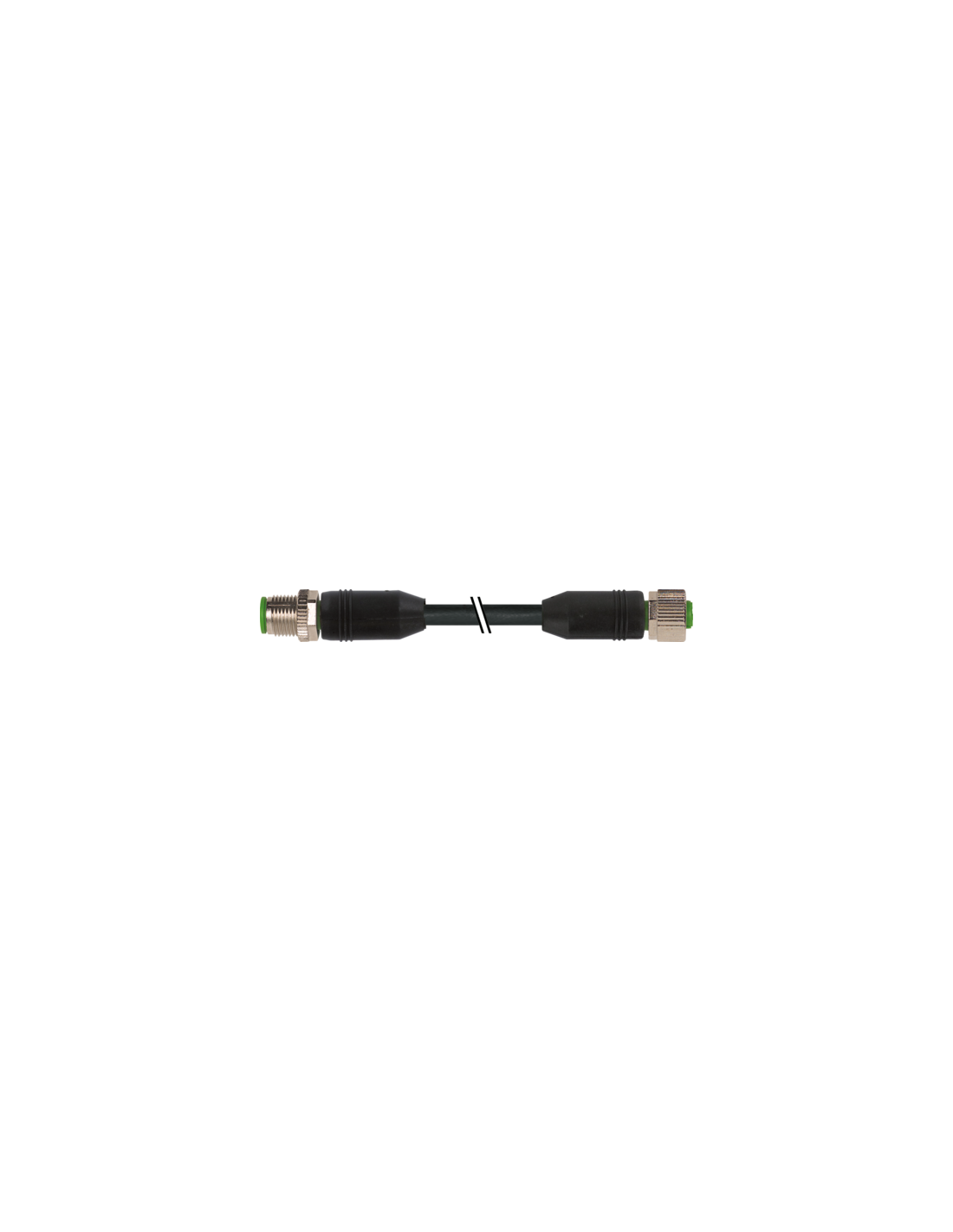

Konektor M12 męski – M12 żeński 5-pinowy 1m PUR – profesjonalne połączenie przemysłowe
Konektor M12 męski, prosty – M12 żeński, prosty (kod produktu: 7999-40041-6380100) to wysokiej jakości przewód połączeniowy dedykowany do zastosowań przemysłowych, automatyki oraz instalacji wymagających stabilnego i bezpiecznego transferu sygnału lub zasilania. Produkt wyposażony jest w standardowe złącza M12 5-pinowe z opaską kodującą typu A oraz kabel o długości 1 metra, co pozwala na szybki i niezawodny montaż nawet w najbardziej wymagających warunkach.
Najważniejsze cechy i zalety złącza M12 męski–żeński 5-pin
- Solidna konstrukcja – Obudowa wykonana z odpornego na chemikalia i oleje tworzywa PUR zapewnia wysoką trwałość, nawet przy pracy w trudnych warunkach przemysłowych.
- Wysoka odporność środowiskowa – Stopień ochrony IP67 gwarantuje szczelność przed wnikaniem kurzu oraz wody (przy poprawnym montażu), co umożliwia zastosowanie w środowiskach o wysokim poziomie zanieczyszczenia lub narażonych na wilgoć.
- Stabilne parametry elektryczne – Przewód o przekroju 0,75 mm² z miedzianą skrętką zapewnia niezawodny przesył sygnału i zasilania do 4 A przy napięciu do 125 V AC/DC.
- Przemysłowy standard – Spełnia normę DIN EN 61076-2-101 (M12), co zapewnia kompatybilność z większością urządzeń automatyki przemysłowej.
- Uniwersalność zastosowania – Kodowanie typu A i 5 żył umożliwiają szeroki zakres wykorzystania, od przesyłu sygnałów cyfrowych/analogowych, przez zasilanie czujników, siłowników czy elementów sterujących.
- Wysoka trwałość mechaniczna – Kabel wytrzymuje duże obciążenia dynamiczne (do 10 milionów cykli gięcia w układzie C-track oraz 2 miliony cykli skręcania), co czyni go idealnym do zastosowań ruchomych oraz w aplikacjach z robotyką czy maszynami CNC.
- Oznakowanie przewodów zgodne z normą – Ułatwia szybkie i poprawne podłączenie oraz eliminuje ryzyko pomyłek podczas instalacji.
- Odporność na zginanie, promieniowanie UV, oleje, chemikalia i płomienie – Dzięki wysokiej jakości materiałom płaszcz i izolacja są wolne od szkodliwych substancji (bezołowiowy, bezhalogenowy, bezsilikonowy, bezkadmowy) oraz odporne na typowe zagrożenia przemysłowe.
Typowe i rekomendowane zastosowania złącza M12 5-pin
Złącze M12 męski – żeński znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – podłączanie czujników, siłowników, sterowników PLC.
- Systemach robotycznych i maszynach CNC – zasilanie i sygnały dla ruchomych części.
- Instalacjach sygnałowych – przesył sygnałów cyfrowych i analogowych w maszynach oraz liniach produkcyjnych.
- Sektorze transportowym i pojazdach specjalistycznych – układy automatyki i sterowania, odporność na drgania i zanieczyszczenia.
- Przemyśle spożywczym, chemicznym i farmaceutycznym – tam, gdzie istotna jest łatwość czyszczenia, odporność na oleje i chemikalia oraz bezpieczeństwo środowiskowe.
Budowa i parametry mechaniczne złącza M12
Wtyk męski (prosty) oraz gniazdo żeńskie (proste) posiadają gwint M12 x 1 oraz standardową średnicę zewnętrzną 15,5 mm. Dzięki kompaktowym wymiarom (długość wtyku męskiego: 47,5 mm, żeńskiego: 44 mm) złącze bez problemu mieści się w ograniczonych przestrzeniach montażowych. Zabezpieczenie przeciwwstrząsowe oraz możliwość montażu z momentem 0,6 Nm zapobiegają poluzowaniu podczas pracy maszyn.
Pewność działania i bezpieczeństwo połączeń
Konektor M12 męski – żeński 5-pin zapewnia maksymalną niezawodność połączeń, nawet w przypadku występowania drgań, wstrząsów i zmian temperatury w zakresie od -25°C do +85°C. Wysoka odporność materiałów potwierdzona licznymi certyfikatami (m.in. cURus) pozwala na stosowanie w profesjonalnych systemach automatyki przemysłowej.
