Męski prosty – żeński 90°
M12 – M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

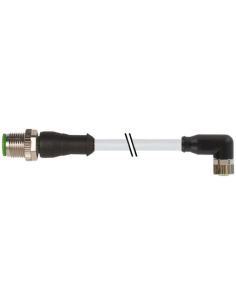

Konektor M12 męski prosty – M12 żeński kątowy 90° 3-pinowy PUR 2m – profesjonalne złącze przemysłowe
Konektor M12 męski prosty – M12 żeński kątowy to wysokiej jakości przewód połączeniowy dedykowany do zastosowań przemysłowych i automatyki. Wyposażony w trzy piny, złącza M12 (gwint M12x1) oraz przewód o długości 2 m, spełnia rygorystyczne normy trwałości, odporności mechanicznej oraz ochrony środowiskowej. Produkt cechuje kątowe wyjście żeńskie (90°), co pozwala na łatwe prowadzenie przewodów nawet w trudnodostępnych miejscach.
Typowe zastosowania konektora M12 – automatyka, przemysł, robotyka
Złącze M12 męski – M12 żeński znajduje powszechne zastosowanie w branży automatyki przemysłowej, systemach czujników, maszynach i liniach technologicznych, gdzie istotne są niezawodność oraz szybki i bezpieczny montaż. Przewód wykonany z PUR jest szczególnie odporny na ścieranie, oleje oraz działanie czynników chemicznych, co pozwala na jego wykorzystanie w warunkach podwyższonego ryzyka zanieczyszczenia czy uszkodzeń.
- Obustronne złącze M12 – łatwa integracja z urządzeniami i instalacjami automatyki
- Odporność na chemikalia i oleje – idealny do zastosowań przemysłowych
- Stopień ochrony IP65, IP66K, IP67 – bezpieczeństwo działania nawet w trudnych warunkach
- Kodowanie typu A – gwarancja kompatybilności z większością standardowych aplikacji
- Certyfikaty cURus, DIN EN 61076-2-101 – zgodność ze standardami międzynarodowymi
- Wytrzymałość mechaniczna – blokada metalowa, plastikowa śruba radełkowana, zabezpieczenie przeciwwstrząsowe
- Elastyczność prowadzenia przewodu – wyjście kątowe pozwala na uzyskanie zwartej konstrukcji i minimalizuje ryzyko uszkodzenia kabla
Zalety złącza M12 – bezpieczeństwo, komfort montażu, uniwersalność
Męski prosty – żeński kątowy konektor M12 umożliwia szybkie podłączanie i rozłączanie urządzeń przemysłowych bez konieczności używania specjalistycznych narzędzi. Montaż typu „włożone, przykręcone” zapewnia pewne i trwałe połączenie. Produkt oferuje szeroki zakres temperatur pracy (-25°C do +85°C), co pozwala na zastosowanie w różnych środowiskach. Odporność na promieniowanie UV, brak halogenów oraz metali ciężkich to dodatkowe atuty, szczególnie przydatne w aplikacjach o wysokich wymaganiach środowiskowych.
Budowa i funkcjonalność przewodu połączeniowego M12
Przewód wykonany z PUR gwarantuje odporność na ścieranie i promieniowanie ultrafioletowe, a wewnętrzna skrętka miedziana zapewnia wysoką elastyczność oraz wytrzymałość na wielokrotne zginanie. Trzy żyły sygnałowe o przekroju 0,34 mm², odpowiednie oznaczenie kolorystyczne (czarny, niebieski), izolacja z PP (polipropylen), wtyki z powłoką niklowaną oraz złącza wykonane z cynkowego odlewu ciśnieniowego to gwarancja wysokiej trwałości całego produktu.
Podsumowanie – konektor M12 jako niezbędne wyposażenie w automatyce
Konektor M12 męski prosty – M12 żeński kątowy 3-pinowy z przewodem PUR o długości 2 m to niezawodne rozwiązanie do zastosowania w przemyśle, automatyce, technice czujnikowej oraz systemach bezpieczeństwa. Dzięki wysokim parametrom mechanicznym, elektrycznym i odpornościowym, sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
