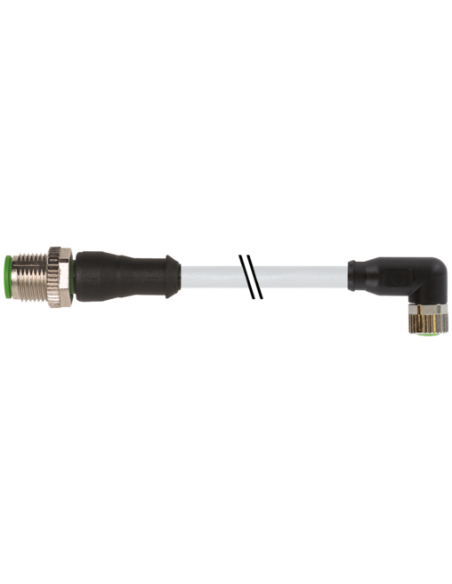

Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M12 męski – M8 żeński: uniwersalne rozwiązanie dla automatyki i przemysłu
Konektor M12 męski, prosty – M8 żeński, kątowy o kodzie 7000-40601-2100060 to wysokiej klasy złącze przeznaczone do wymagających aplikacji przemysłowych. Dzięki uniwersalnej budowie, obejmującej złącze M12 prosty (męski) oraz M8 kątowy (żeński), rozwiązanie to idealnie sprawdza się w systemach automatyki, robotyce, maszynach produkcyjnych oraz w budowie urządzeń pomiarowych.
Zalety konektora przemysłowego M12-M8
- Bezpieczne i szybkie połączenie – prosty montaż (włożenie i przykręcenie) oraz wysoka klasa szczelności (IP65, IP66K, IP67) zapewniają niezawodność nawet w trudnych warunkach przemysłowych.
- Uniwersalność – kompatybilność z popularnymi standardami M12 oraz M8 (3 piny, kodowanie A) pozwala na zastosowanie w szerokim zakresie urządzeń i czujników.
- Wytrzymałość materiałowa – obudowa wykonana z trwałego tworzywa PUR, odpornego na chemikalia i oleje, oraz pozłacane styki gwarantują długi okres użytkowania i ochronę przed korozją.
- Odporność na wibracje i warunki atmosferyczne – konstrukcja zapewniająca zabezpieczenie przeciwwstrząsowe oraz odporność na temperatury od -25°C do +85°C.
- Elastyczność instalacji – kątowy wariant M8 ułatwia montaż w miejscach o ograniczonej przestrzeni, a przewód o długości 0,6 m umożliwia swobodne prowadzenie połączeń.
Możliwości zastosowania konektora M12-M8
Konektor M12 męski – M8 żeński znajduje zastosowanie wszędzie tam, gdzie istotne jest zapewnienie solidnych i trwałych połączeń w systemach sygnałowych oraz zasilających:
- Linie produkcyjne i automatyczne systemy transportowe
- Maszyny CNC, roboty przemysłowe i stanowiska montażowe
- Czujniki przemysłowe oraz elementy wykonawcze (np. zawory, przekaźniki, siłowniki)
- Systemy monitoringu i raportowania pracy maszyn
Mocne strony – odporność, wytrzymałość i bezpieczeństwo
Wysoka odporność na wstrząsy, drgania, zalania i zachlapania, a także skuteczna ochrona przed pyłem umożliwiają pracę w wymagających środowiskach przemysłowych. Dodatkowo, przewód charakteryzuje się wysoką odpornością na płomień oraz na oddziaływanie chemiczne i olejowe, co pozwala na bezawaryjne użytkowanie nawet na halach produkcyjnych o dużym natężeniu pracy i kontaktu z substancjami czynnymi.
Właściwości przewodu: PVC, bezołowiowy, wolny od kadmu, wolny od FCKW oraz bezsilikonowy – spełniają różnorodne wymagania środowiskowe i bezpieczeństwa.
Typowe cechy techniczne konektora M12 do M8
- Typ połączeń: M12 męski prosty – M8 żeński kątowy
- Liczba pinów: 3
- Długość przewodu: 0,6 m
- Napięcie robocze: do 60 V DC
- Prąd: do 4 A
- Stopień ochrony: IP65, IP66K, IP67
- Zakres temperatur pracy: -25°C do +85°C
Wytrzymałość połączenia i gwarancja długiej eksploatacji
Wybór konektora M12-M8 to gwarancja niezawodnych i trwałych połączeń, bez względu na trudne warunki środowiskowe. Sprawdza się w instalacjach stacjonarnych oraz ruchomych, gdzie wymagana jest wytrzymałość mechaniczna i odporność na uszkodzenia. Stosowanie tego typu złączy zmniejsza ryzyko przestojów i awarii urządzeń.
