Dostępny
Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 030 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

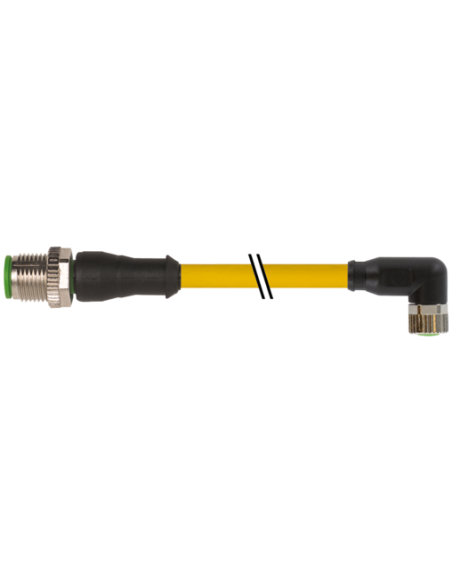

Kabel łączący M12 męski prosty / M8 żeński kątowy 90° – profesjonalne rozwiązanie do automatyki przemysłowej
Kabel sygnałowy M12 męski prosty / M8 żeński 90° o długości 0,6 m (kod produktu: 7000-40601-0300060) to wysokiej klasy przewód stosowany w instalacjach automatyki, systemach czujników oraz aplikacjach wymagających pewnych, szczelnych i wytrzymałych połączeń. Wersja przewodu z końcówką M12 prostą (męską, 3 piny) oraz M8 kątową (żeńską, 3 piny) umożliwia łatwe podłączenie urządzeń nawet w ograniczonej przestrzeni montażowej.
Wytrzymała i odporna konstrukcja
Obudowa z odpornego tworzywa PUR gwarantuje doskonałą odporność chemiczną oraz na oleje. Sprzęt sprawdza się w trudnych warunkach przemysłowych, również tam, gdzie występują agresywne media. Mocowania w połączeniach wkładanych i przykręcanych zapewniają dodatkową ochronę mechaniczną oraz stabilność montażu. Złącza posiadają klasę szczelności IP65, IP66K, IP67, co znacznie zwiększa bezpieczeństwo i trwałość eksploatacji nawet w środowisku o wysokiej wilgotności oraz zapyleniu.
Zastosowanie kabla M12/M8 w przemyśle
Kable M12/M8 typu prosty-kątowy są szeroko stosowane w:
- automatyce przemysłowej,
- systemach czujnikowych i pomiarowych,
- maszynach produkcyjnych,
- instalacjach sterowania,
- aplikacjach transportowych i liniach montażowych,
- systemach bezpieczeństwa i monitoringu urządzeń.
Dzięki uniwersalnemu kodowaniu (A) i zastosowaniu wtyczek standardu DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-104 (M8), połączenie pasuje do większości rozwiązań dostępnych na rynku.
Budowa przewodu i parametry użytkowe
Kabel wykonany z wysokiej jakości przewodów miedzianych (skrętka klasy 6, 0,25 mm²), wyposażony w trwałą izolację z PP oraz osłonę PUR, oferuje doskonałą odporność mechaniczną na ścieranie, wielokrotne zginanie (nawet do 10 milionów cykli) oraz agresywne czynniki zewnętrzne. Przewód nie zawiera ołowiu, kadmu ani halogenów, co czyni go bezpiecznym dla środowiska i użytkownika.
- Przewód 3-żyłowy z kolorową izolacją (żółty, niebieski, czarny),
- Odpowiedni do pracy w szerokim zakresie temperatur od -40°C do +90°C,
- Odporność na płomień (IEC 60332-2-2, UL 1581),
- Skuteczna ochrona przed wilgocią, pyłem i olejami,
- Stabilne połączenie nawet przy intensywnym ruchu i drganiach.
Najważniejsze zalety kabla M12 męski prosty / M8 żeński 90°
- Łatwa instalacja nawet w trudno dostępnych miejscach dzięki kątowej końcówce M8 oraz wygodnej długości 0,6 m.
- Wysoka niezawodność połączenia w wymagających warunkach przemysłowych.
- Odporność na czynniki chemiczne, mechaniczne i atmosferyczne, co wydłuża żywotność instalacji.
- Bezpieczeństwo eksploatacji – zgodność z międzynarodowymi normami i certyfikatami jakości.
- Możliwość przygotowania kabla w innych długościach na życzenie, co pozwala dopasować produkt do indywidualnych potrzeb instalacji.
Produkt doskonale sprawdzi się w nowoczesnych instalacjach automatyki oraz wszędzie tam, gdzie liczy się niezawodność, odporność na trudne warunki oraz prostota integracji z innym sprzętem przemysłowym.
