Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Męski prosty – żeński 90°

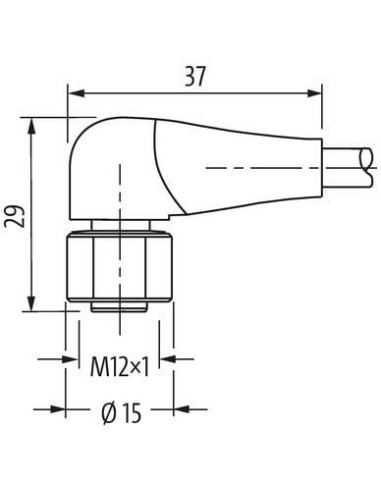

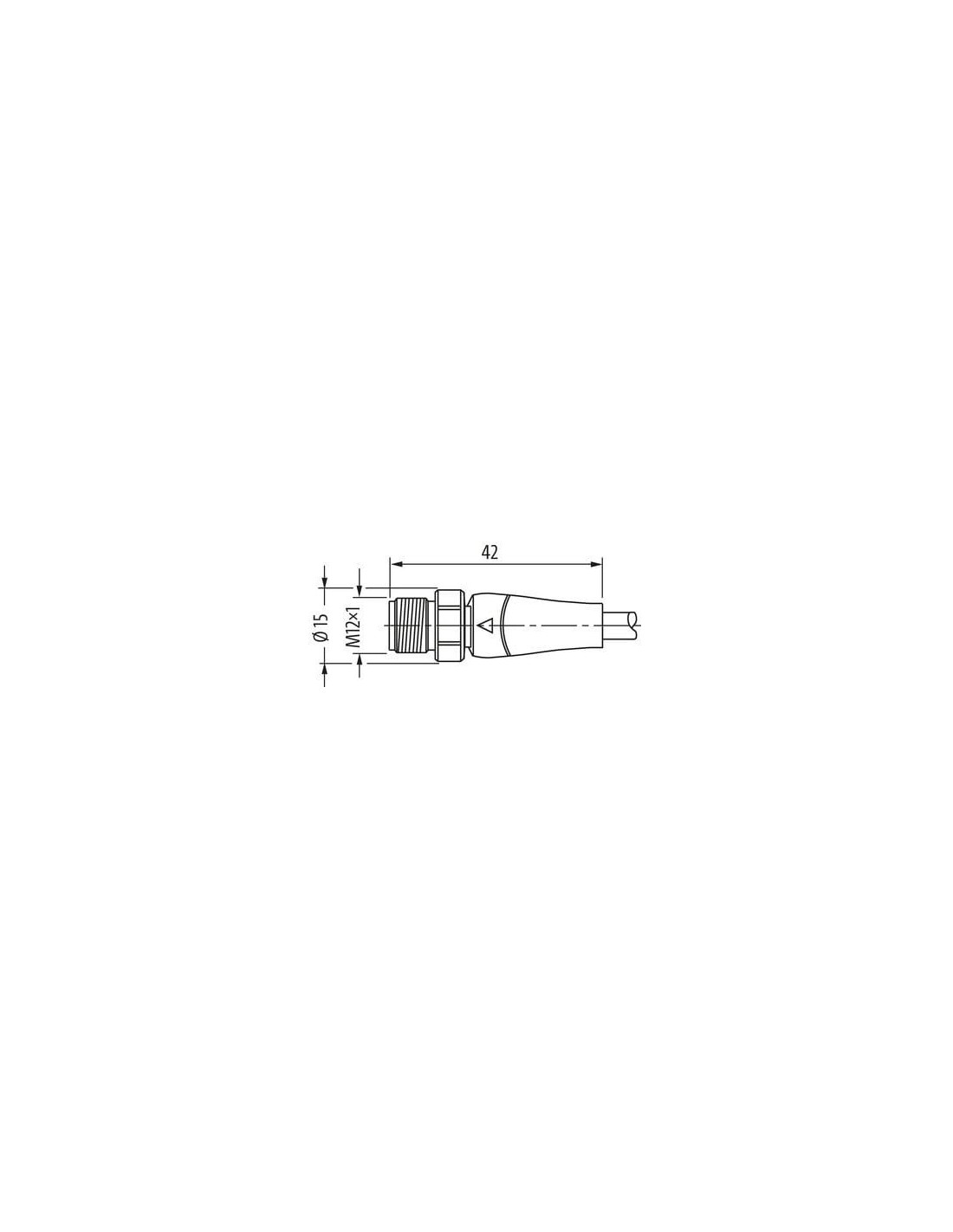

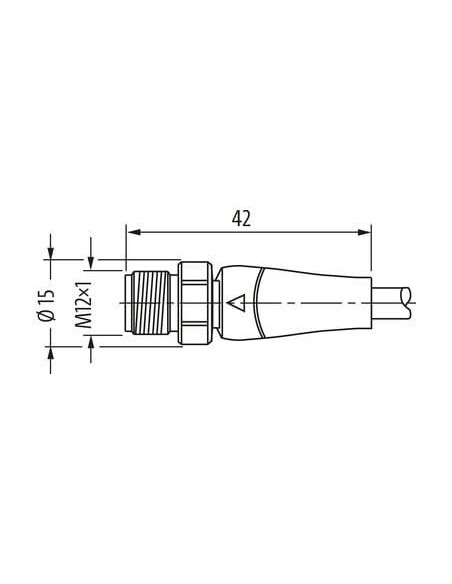

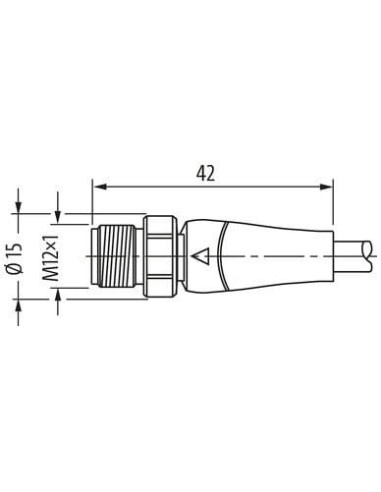

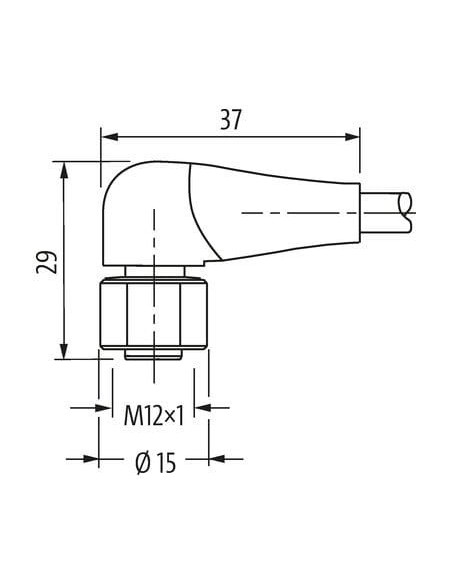

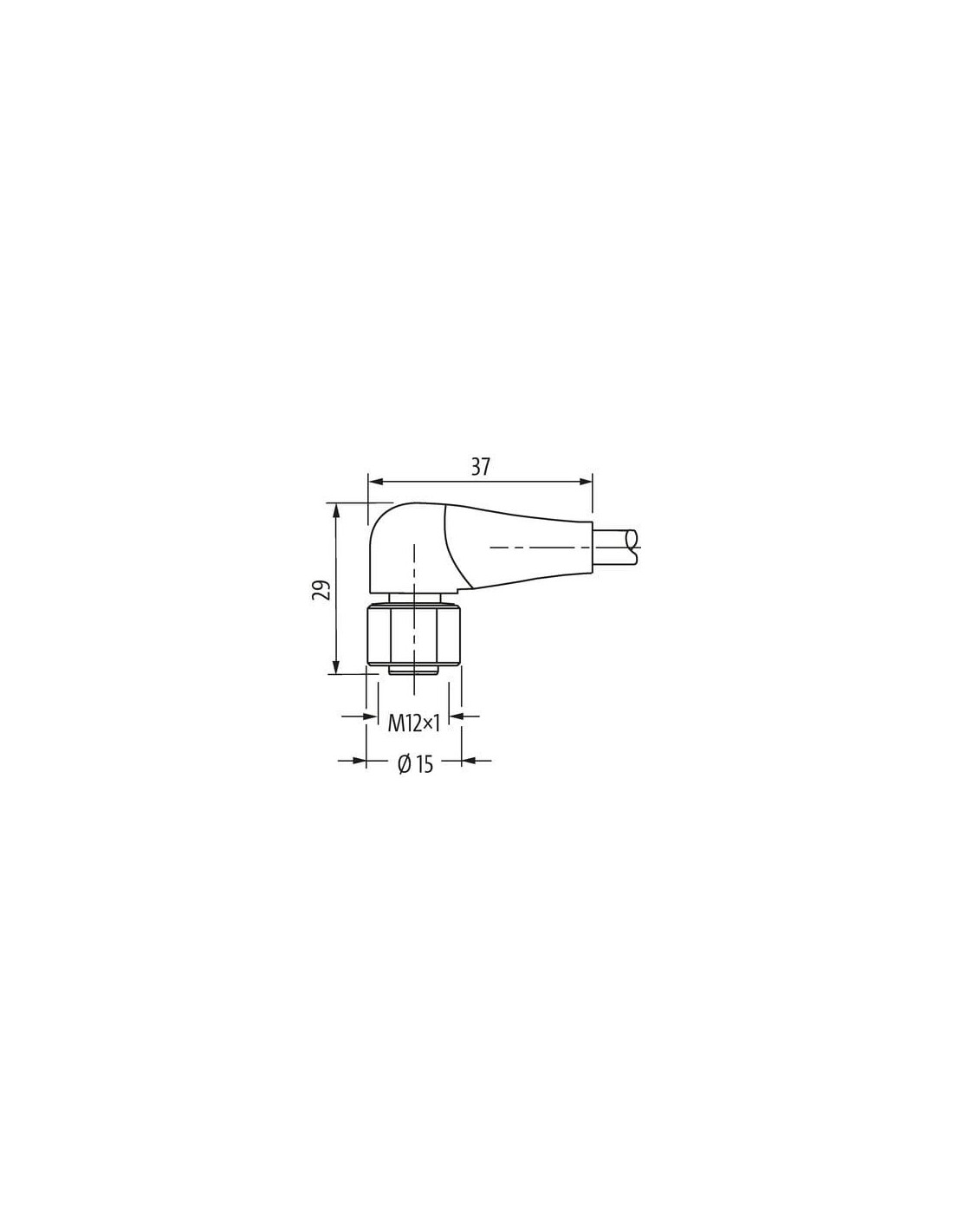

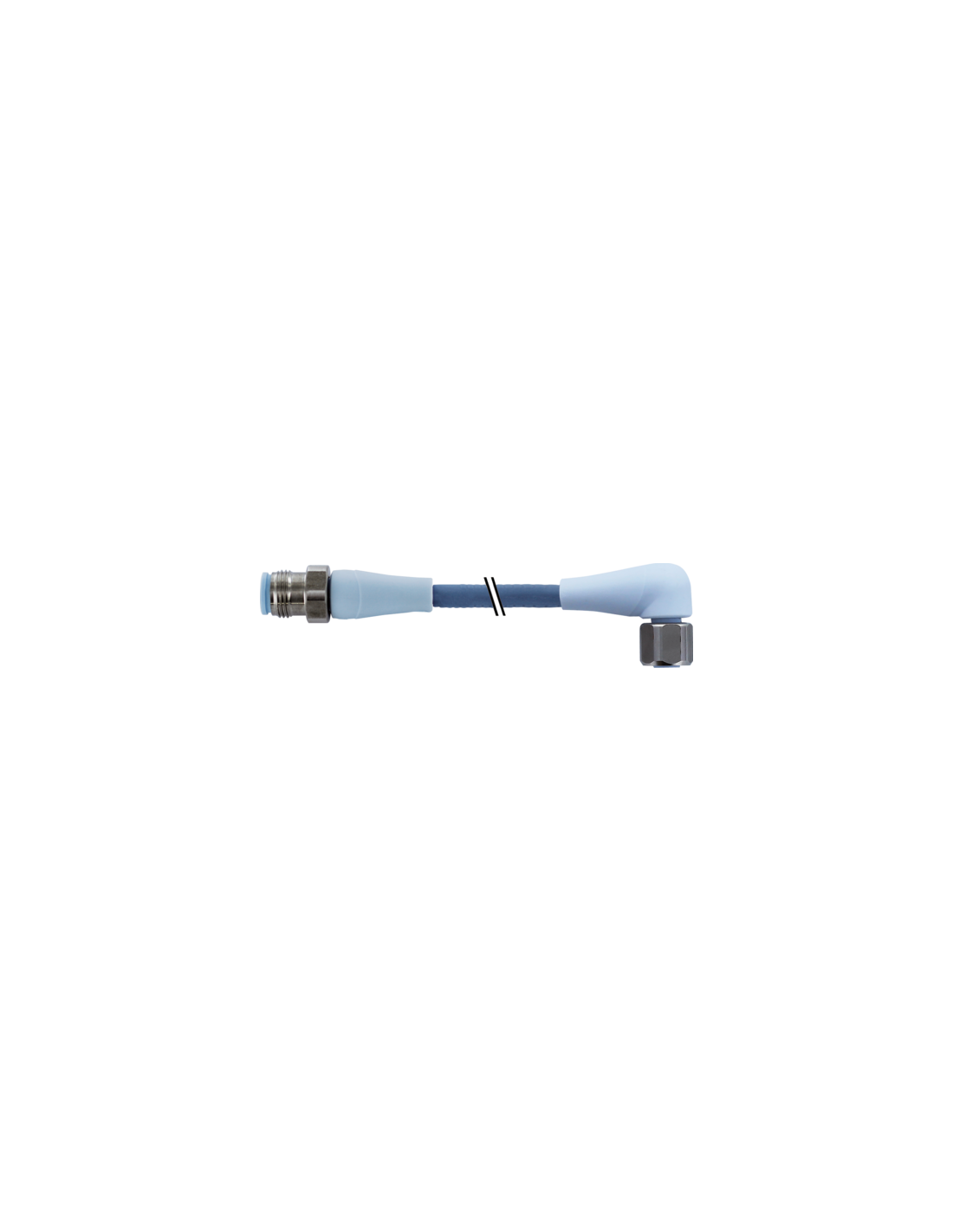

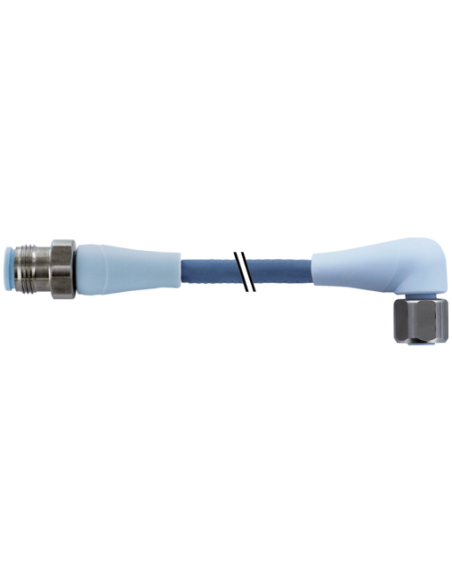

M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze przemysłowe M12 męski 0° / M12 żeński 90° F+B PRO – profesjonalne rozwiązanie dla branży spożywczej
Złącze M12 męski 0° / M12 żeński 90° F+B PRO 7024-40121-3210750 to wysokiej klasy przewód połączeniowy, zaprojektowany z myślą o zastosowaniach w wymagających środowiskach przemysłowych, szczególnie w przemyśle spożywczym i farmaceutycznym. Konstrukcja spełnia rygorystyczne wymagania norm DIN EN 61076-2-101 (M12), jest zgodna z wymaganiami FDA, a także charakteryzuje się wysoką odpornością chemiczną oraz na działanie olejów.
Zalety i cechy złącza kablowego M12 dla zastosowań higienicznych
- Bardzo dobra odporność chemiczna – obudowa z tworzywa PP oraz stal nierdzewna 1.4404 (V4A) gwarantują bezpieczeństwo nawet przy kontakcie z agresywnymi mediami.
- Podwyższona klasa szczelności IP69K – zapewnia pełną ochronę przed pyłami i wodą, a także skuteczne czyszczenie pod wysokim ciśnieniem i temperaturą.
- Brak koszulek kablowych – konstrukcja przewidziana do łatwego utrzymania czystości i higieny w obszarach produkcji żywności.
- Szeroki zakres temperatury pracy – odpowiedni zarówno do pracy w niskich, jak i wysokich temperaturach: od -40°C do +105°C.
- Odporność na płomień i oleje – kabel spełnia normy UL 1581, IEC 60332-2-2 oraz DIN EN 60811-404.
- Odporność mechaniczna – wzmocniona konstrukcja i ochrona przed wstrząsami sprawiają, że złącze jest przystosowane do instalacji w automatyce i maszynach przemysłowych.
Typowe zastosowania złącza M12 F+B PRO
Złącze kablowe M12 F+B PRO znajduje szerokie zastosowanie w różnych gałęziach przemysłu, szczególnie tam, gdzie wymagane są wysokie standardy higieniczne oraz niezawodność połączeń. Typowe obszary wykorzystania to:
- Linie technologiczne przemysłu spożywczego i napojowego
- Instalacje automatyki przemysłowej i robotyki
- Systemy pakowania i transportu produktów spożywczych
- Maszyny i urządzenia farmaceutyczne
- Strefy mycia i czyszczenia (CIP/SIP)
- Obszary o podwyższonej wilgotności i częstych cyklach mycia
Złącze kablowe dla wymagających aplikacji – budowa i parametry
Wtyk prosty męski M12 oraz gniazdo kątowe żeńskie 90° umożliwiają łatwą integrację z istniejącymi instalacjami. 4-pinowa konfiguracja gwarantuje szeroką kompatybilność z urządzeniami automatyki. Kabel o długości 7,5 m pozwala na elastyczne rozmieszczenie czujników i innych komponentów w obrębie maszyny lub stanowiska linii produkcyjnej.
Obudowa oraz materiały użyte do produkcji – stal nierdzewna 1.4404 (V4A), PP, uszczelki z EPDM oraz płaszcz przewodu z TPE-S – zapewniają długą trwałość, odporność na środki czyszczące, kwasy oraz oleje.
Bezpieczeństwo instalacji i trwałość połączenia M12
Zgodność ze stopniami ochrony IP65, IP68, IP69K pozwala na zastosowanie złącza w środowiskach wymagających szczelnych, trwałych i odpornych na zalanie rozwiązań. Dodatkowe zabezpieczenia przeciwwstrząsowe oraz możliwość montażu przy użyciu narzędzi (moment dokręcania 0,6 Nm) gwarantują pewność i wytrzymałość połączenia elektrycznego nawet przy intensywnej eksploatacji.
Parametry przewodu oraz schematy podłączenia
Kabel wyposażono w żyły o przekroju 0,34 mm² (skrętka miedziana), z izolacją bezhalogenową, odporną na działanie promieniowania UV i środków chemicznych. Schematy połączeń oraz przyporządkowanie kolorów przewodów zapewniają łatwy i bezpieczny montaż nawet w złożonych systemach automatyki.
Podsumowanie – złącze M12 F+B PRO 7024-40121-3210750
Profesjonalne złącze kablowe M12 męski 0° / M12 żeński 90° F+B PRO to niezawodne i bezpieczne rozwiązanie do zastosowań w przemyśle spożywczym, automatyce oraz sektorze farmaceutycznym. Wysoka odporność na czynniki zewnętrzne, łatwość utrzymania higieny oraz prosta i szybka instalacja sprawiają, że jest wyborem godnym zaufania w nowoczesnych liniach produkcyjnych.
