Dostępny
Męski prosty – żeński 90°
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 231 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

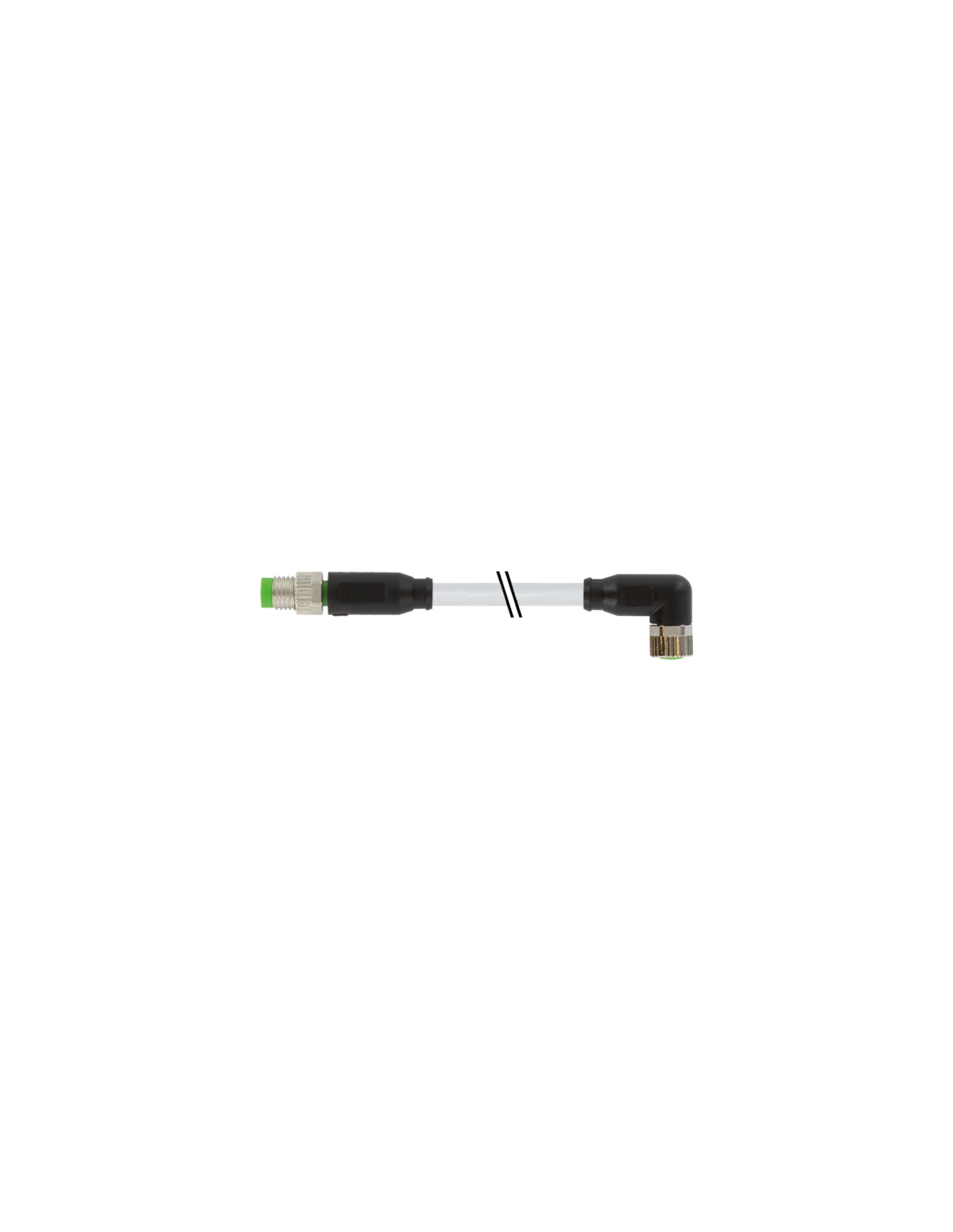

Złącze kablowe M8 męski prosty - żeński 90° 4-pinowe, 0,3 m | Przewód przemysłowy M8 7000-88031-2310030
Przewód z dwoma złączami M8 – męskim prostym oraz żeńskim kątowym 90° – to wysokiej jakości przewód sygnałowy, przeznaczony do przemysłowych połączeń czujników, siłowników oraz komponentów automatyki. Kabel o długości 0,3 m zapewnia solidność połączenia oraz odporność na warunki pracy w wymagających środowiskach produkcyjnych.
Główne zalety i cechy złącza M8 4-pin
- Łatwy montaż dzięki złączom typu M8 z gwintem M8x1, zarówno w wersji prostej (męskiej), jak i kątowej 90° (żeńskiej).
- Przewód 4-żyłowy o przekroju 0,25 mm², przeznaczony do przesyłu sygnałów w systemach automatyki.
- Odporność mechaniczna i chemiczna – obudowa i płaszcz kabla wykonane z wytrzymałego PUR, przewód bezołowiowy, bezhalogenowy, wolny od kadmu oraz FCKW.
- Stopień ochrony IP65, IP66K, IP67, IP68 – przewód i złącza spełniają wysokie wymagania dotyczące szczelności oraz ochrony przed pyłem i wodą (przy odpowiednim montażu przykręcanym).
- Doskonała odporność na oleje i wiele środków chemicznych, zgodnie z normami przemysłowymi.
- Zakres temperatur pracy: od -25°C do +85°C (zależnie od jakości kabla, możliwe szersze zakresy dla samego przewodu).
Typowe zastosowania przewodu M8
Wytrzymały 4-żyłowy przewód ze złączami M8 jest powszechnie stosowany w:
- Automatyce przemysłowej – do łączenia czujników, siłowników oraz modułów wejść/wyjść z komputerami sterującymi.
- Systemach bezpieczeństwa maszyn – do przesyłu sygnałów pomiędzy kluczowymi elementami systemu.
- Robotach przemysłowych – jako elastyczny, odporny na wielokrotne zginanie przewód do połączeń ruchomych.
- Maszynach pakujących i liniach produkcyjnych – do szybkich i pewnych połączeń sygnałowych w aplikacjach o podwyższonej odporności na niekorzystne warunki środowiska.
Budowa i materiały zastosowane w przewodzie przemysłowym M8
Kabel zaprojektowano ze szczególnym naciskiem na trwałość oraz niezawodność połączeń:
- Obudowa wtyków z tworzywa PUR o wysokiej odporności chemicznej.
- Styki z pozłacanego stopu miedzi, gwarantujące doskonałą przewodność i odporność na korozję.
- Płaszcz z PUR, zapewniający elastyczność oraz odporność na uszkodzenia mechaniczne i środki smarne.
- Uszczelnienie z FKM oraz metalowe elementy blokujące wykonane metodą odlewu ciśnieniowego z cynku.
- Kolor izolacji: szary, żyły: czarna, niebieska, biała, brązowa.
Schemat połączeń oraz sposób podłączenia złącza M8
Złącza oznaczone są standardem DIN EN 61076-2-114 (M8). Dołączone rysunki oraz schematy pinów umożliwiają szybkie i bezbłędne podłączenie zarówno w nowych instalacjach, jak i przy wymianie istniejących przewodów.
- Konfiguracja 4-pinowa – umożliwia zastosowanie w sygnałowych obwodach wielokanałowych.
- Wysoka powtarzalność połączeń mechanicznych oraz elektrycznych.
- Możliwość pracy w ruchu – przewód odporny na wielokrotne gięcia oraz skręcanie.
M8 męski prosty / M8 żeński 90° - przewód do aplikacji wymagających niezawodności
Złącze kablowe o kodzie 7000-88031-2310030 to sprawdzony wybór do instalacji przemysłowych, w których liczy się wysoka niezawodność, odporność na wpływy środowiska oraz stabilność połączeń. Znajduje zastosowanie w sytuacjach, gdy wymagana jest pewność działania, a instalacja podlega zarówno działaniu czynników mechanicznych, jak i chemicznych.
