Dostępny
Męski 90° – żeński 90°
M12 – M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 015 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

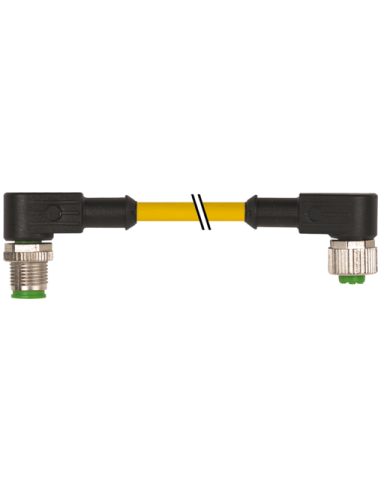

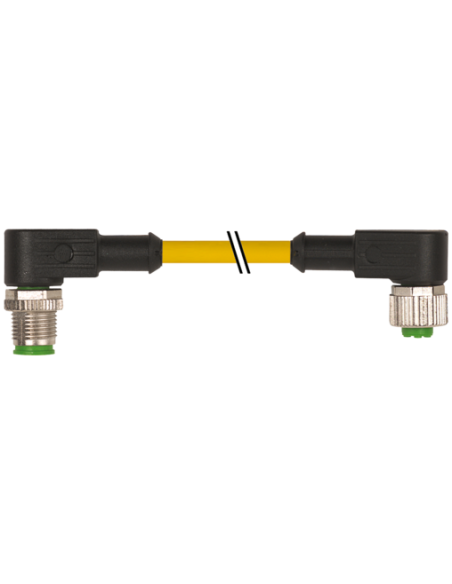

Kabel M12 męski 90° / M12 żeński 90° 5-pinowy - 2 m, PUR, kod: 7000-40281-0150200
Złącze M12 męski 90° / M12 żeński 90° to przemysłowy kabel sygnałowy o długości 2 metrów, wykonany w technologii wysokiej wytrzymałości, z zastosowaniem trwałego i giętkiego przewodu PUR z 5 żyłami oraz złączami M12 w standardzie 90°. Dzięki temu znacząco ułatwia instalację w miejscach o ograniczonej przestrzeni.
Zastosowanie przewodu M12 5-pin
Kabel doskonale sprawdza się w aplikacjach automatyki przemysłowej, systemach sterowania, maszynach i urządzeniach, gdzie wymagana jest niezawodna transmisja sygnałów. Z uwagi na wysoki stopień ochrony IP66K/IP67 jest odpowiedni do środowisk o podwyższonej wilgotności oraz narażonych na zanieczyszczenia pyłem i wodą.
- Złącze M12 męskie kątowe 90° oraz żeńskie kątowe 90° – ułatwiają prowadzenie przewodu równolegle do powierzchni
- Budowa plastikowa – charakteryzuje się lekkością, odpornością na uderzenia oraz dobrą odpornością chemiczną
- Wysokie parametry ochrony (IP66K/IP67) – do zastosowań przemysłowych
- Doskonały do czujników, siłowników, modułów I/O, urządzeń transportujących i maszyn
- Uniwersalne kodowanie A oraz standardowe gwinty M12 x 1
Zalety przemysłowego kabla sygnałowego M12
Przewód M12 jest dedykowany do wielokrotnego podłączania i rozłączania – dzięki solidnym, niklowanym powłokom złącz oraz uszczelnieniom, zachowuje szczelność i trwałość podczas długotrwałej eksploatacji.
- Wytrzymałość na oleje, benzyny oraz środki chemiczne – zgodność z normami odporności przemysłowej
- Możliwość zastosowania w szerokim zakresie temperatur od -25 do +85°C (stałe ułożenie kabla nawet do -30°C)
- Trwała konstrukcja na bazie przewodu PUR oraz żył miedzianych (0,34 mm²)
- Łatwa identyfikacja przewodów – kolorowe żyły: czarny, niebieski, biały, zielono-żółty
- Kompatybilność z peszlami o średnicy wewnętrznej 10 mm
Parametry elektryczne i mechaniczne
Produkt gwarantuje niezawodną transmisję sygnałów oraz zasilania: napięcie robocze do 125 V AC/DC (do 30 V zgodnie z UL), obciążalność prądowa do 4 A na styk. Przewód zapewnia również odporność na wyginanie - minimalny promień zgięcia to 5x średnica przy stałym ułożeniu lub 10x średnica przy ruchu.
Typowe zastosowania przewodu M12 90°
Kable tego typu spotykane są w:
- Systemach sterowania maszyn
- Budowie nowoczesnych linii produkcyjnych
- Automatyce, robotyce, integracji przemysłowej
- Szafach sterowniczych
- Podłączaniu sensorów, enkoderów oraz modułów bezpieczeństwa
Prawidłowy dobór oraz instalacja kabli M12 zapewnia bezpieczne i trwałe połączenia sygnałowe oraz minimalizuje ryzyko przestojów maszyn spowodowanych uszkodzeniami kabli.
