Dostępny
AIDA conform
Męski prosty – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 45 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

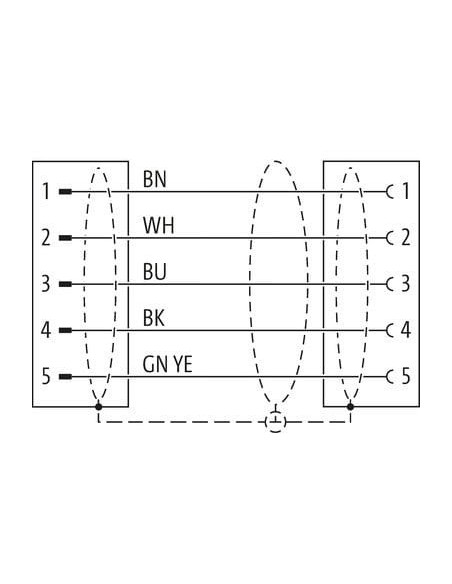

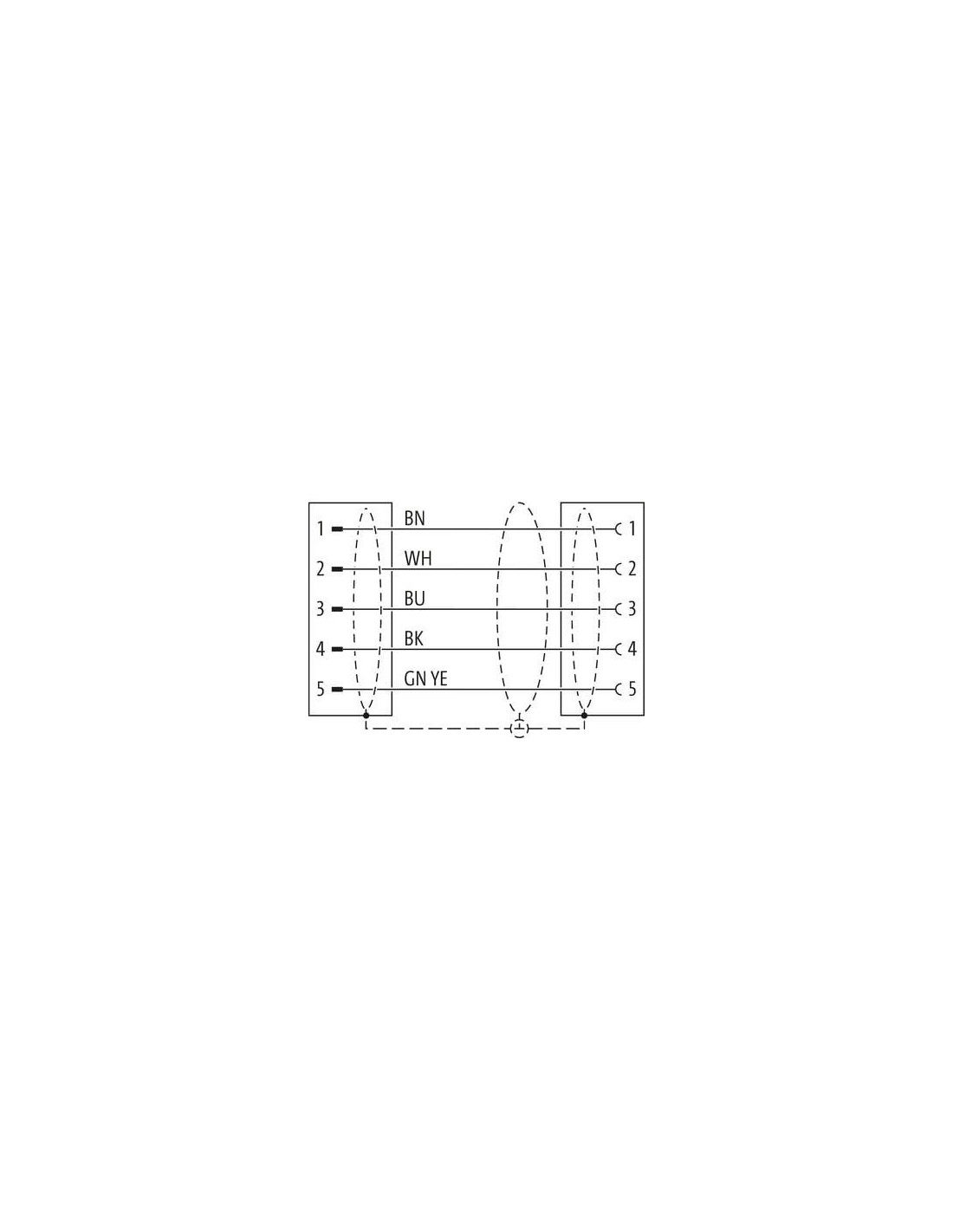

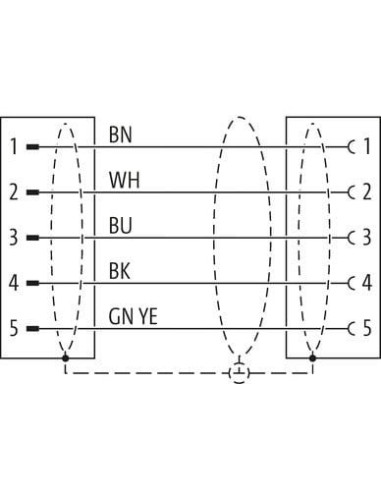

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 042 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

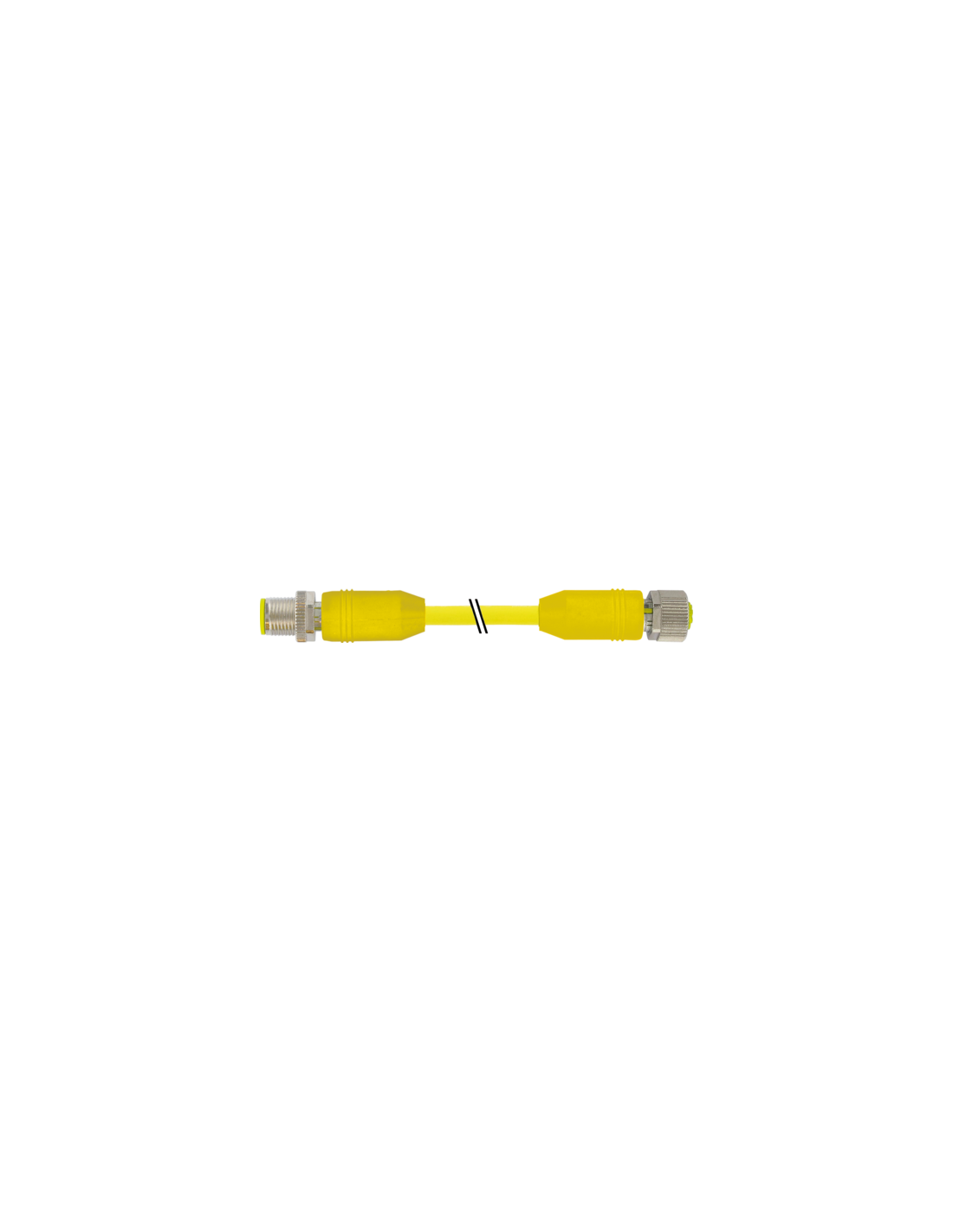

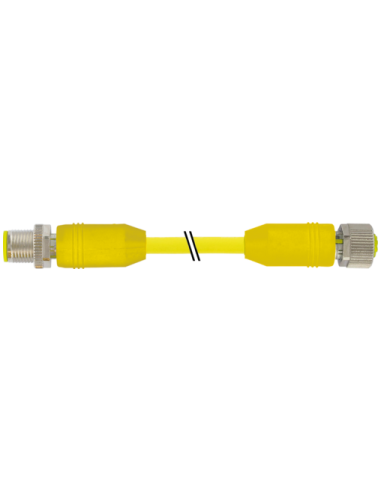

Przewód M12 męski 0° / M12 żeński 0° ekranowany – profesjonalne połączenie przemysłowe
M12 męski 0° / M12 żeński 0° ekranowany AIDA o kodzie produktu 7030-40521-0424500 to specjalistyczny przewód przeznaczony do zastosowań przemysłowych, w których niezawodność oraz wysoka odporność na czynniki zewnętrzne są kluczowe. Długość przewodu wynosi 45 m, co umożliwia jego wykorzystanie w rozbudowanych instalacjach automatyki. Dzięki zastosowaniu ekranowania, przewód zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, idealnie sprawdzając się w środowiskach o dużym natężeniu sygnałów oraz w aplikacjach wymagających stabilnej transmisji danych.
Bezpieczne i trwałe złącza M12 – idealne do przemysłu automatyki
Zastosowanie standardu M12 A-kodowany, 5-pinowy sprawia, że przewód jest uniwersalnym elementem systemów czujników, urządzeń pneumatycznych, systemów sterowania i pomiarowych. Konstrukcja przewodu zapewnia łatwość montażu dzięki prostym złączom męskiemu i żeńskiemu oraz solidnemu gwintowi M12 x 1.
- Odporność na wstrząsy i wibracje dzięki mechanizmowi zabezpieczającemu podczas montażu (włożenie i dokręcenie z użyciem klucza SW13).
- Stopień ochrony IP65, IP66K, IP67 – zapewnia pełną szczelność przy poprawnym montażu nawet w ekstremalnych warunkach przemysłowych.
- Obudowa wykonana z wysokiej jakości tworzywa sztucznego – gwarancja odporności chemicznej i na oleje.
- Możliwość stosowania w szerokim zakresie temperatur roboczych od -25°C do +85°C.
Kabel ekranowany PUR – wysoka trwałość i pewność działania
Przewód wyposażono w płaszcz z PUR, który charakteryzuje się doskonałą odpornością na ścieranie, promieniowanie UV, oleje, chemikalia oraz inne agresywne media. Kabel został dodatkowo zabezpieczony oplotem miedzianym ocynowanym (ekranowanie 80%), chroniącym przed zakłóceniami elektromagnetycznymi.
- 5 żył o przekroju 0,34 mm² każda – gwarancja odpowiedniego przesyłu sygnałów oraz zasilania.
- Materiał izolacji PP – wysoka odporność na działanie substancji chemicznych, bezołowiowy i bezhalogenowy, zapewniający bezpieczeństwo dla środowiska i użytkownika.
- Średnica zewnętrzna przewodu 5,6 mm – łatwa integracja z dostępnymi systemami prowadzenia przewodów.
- Odporność na ogień – zgodność z UL 1581 oraz IEC 60332-2-2.
- Zaawansowane parametry gięcia – przewód przystosowany do dynamicznych aplikacji, także w ruchomych instalacjach (robotyka, stoły przesuwne).
Zastosowania przewodu M12 AIDA 7030-40521-0424500
Przewód M12 męski/żeński ekranowany polecany jest do pracy w zaawansowanych instalacjach automatyki, systemach diagnostycznych, liniach produkcyjnych oraz maszynach przemysłowych. Sprawdza się także w aplikacjach transportowych oraz w środowisku o wysokim poziomie zakłóceń, gdzie niezawodność przesyłu sygnału i odporność na uszkodzenia są priorytetowe.
- Automatyka przemysłowa – czujniki, wyspy zaworowe, urządzenia I/O
- Technika procesowa – monitoring i sterowanie w przemyśle spożywczym, farmaceutycznym, chemicznym
- Robotyka – przewody do połączeń ruchomych komponentów
- Maszyny produkcyjne i linie montażowe
- Przemysł motoryzacyjny oraz urządzenia transportowe
Właściwości i korzyści użytkowe przewodu
- Uniwersalność zastosowania dzięki zgodności z systemami M12 i kodowaniem A
- Szeroki zakres temperatur roboczych i wysoka odporność mechaniczna
- Zaawansowane ekranowanie – stabilny transfer sygnału nawet w środowisku przemysłowym
- Łatwość instalacji i wyjątkowa wytrzymałość obudowy
- 5 żył pozwala na zasilanie oraz transmisję sygnałów sterujących
Stosując przewody M12 męski 0° / M12 żeński 0° ekranowane, można w skuteczny sposób usprawnić działanie rozbudowanych systemów przemysłowych, zapewniając szybkie, bezpieczne i niezawodne połączenia nawet w najtrudniejszych warunkach eksploatacji.
