Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Męski prosty – żeński proste
M12 F&B Pro
3-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 315 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 24,2 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

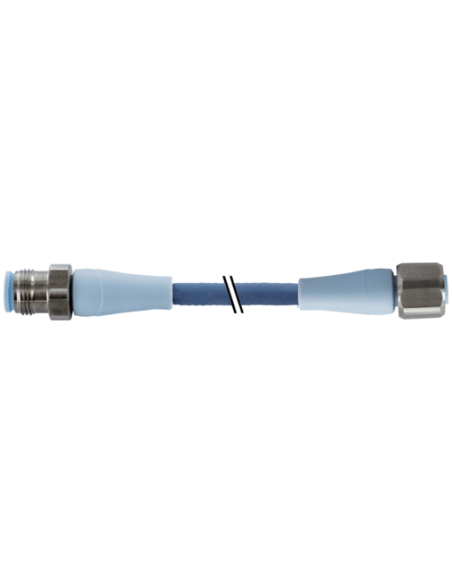

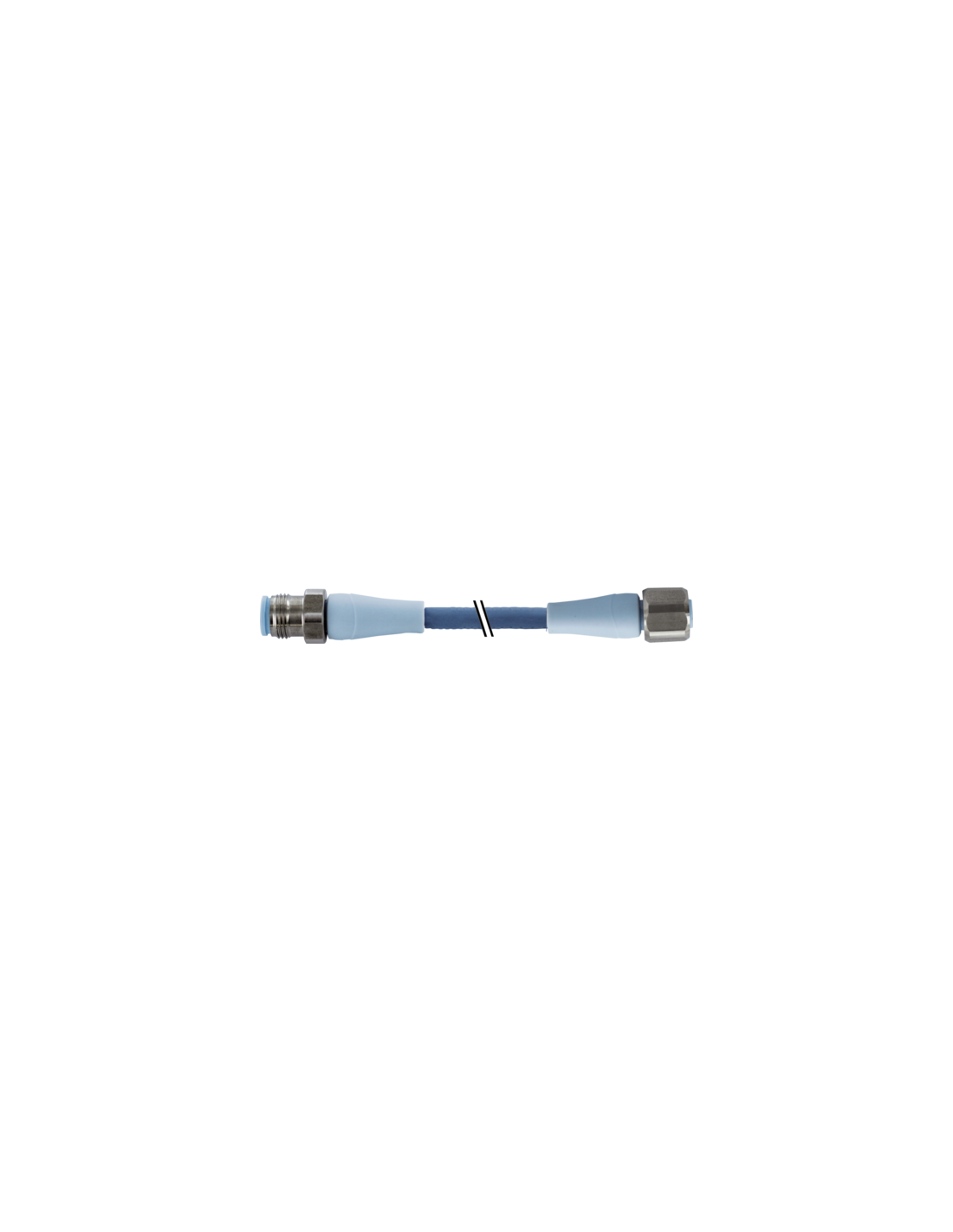

Złącze kablowe M12 męski 0° / M12 żeński 0° F&B Pro do przemysłu spożywczego
Złącze kablowe M12 męski 0° / M12 żeński 0°, kod produktu: 7024-40001-3150300, to niezawodne rozwiązanie przeznaczone do zastosowań wymagających najwyższej higieny i odporności na agresywne warunki środowiskowe. Produkt został zaprojektowany specjalnie do pracy w przemyśle spożywczym i napojów, gwarantując bezpieczeństwo, trwałość oraz łatwość czyszczenia.
Najważniejsze cechy złącza M12 F&B Pro
- Wysoki stopień ochrony IP65, IP68, IP69K – pełna odporność na wilgoć, pyły oraz mycie pod wysokim ciśnieniem, co pozwala na stosowanie w rygorystycznych warunkach sanitarnych.
- Bezpieczne i higieniczne materiały – kluczowe elementy wykonano ze stali nierdzewnej 1.4404 (V4A) oraz tworzywa sztucznego (PP) o dużej odporności chemicznej i olejoodporności.
- 3 piny – wszechstronność zastosowania w automatyce przemysłowej, czujnikach oraz urządzeniach kontrolnych, gdzie wymagane są szybkie i pewne połączenia elektryczne.
- Szybki montaż – typ montażu „włożone, przykręcone”, z zabezpieczeniem przeciwwstrząsowym.
- Kabel o długości 3 m – optymalny do typowych aplikacji przemysłowych, z dodatkową odpornością na zginanie i skręcanie.
- Odporność na środki chemiczne, oleje oraz mycie wysokociśnieniowe – idealny do środowisk wymagających częstej dezynfekcji oraz kontaktu z różnorodnymi substancjami.
- Bezhalogenowy, bezsilikonowy i bezołowiowy kabel – spełnia wysokie wymagania ekologiczne oraz normy bezpieczeństwa (FDA, DIN EN 61076-2-101).
Typowe zastosowania i możliwości wykorzystania złącza kablowego M12 F&B Pro
Złącza M12 F&B Pro są szczególnie polecane do instalacji w przemyśle spożywczym, napojów oraz w przemyśle farmaceutycznym, gdzie liczy się bezkompromisowa higiena i odporność na intensywne czyszczenie. Sprawdzają się również w liniach produkcyjnych, maszynach pakujących, systemach automatyki przemysłowej oraz w środowiskach wymagających połączeń w warunkach dużej wilgotności lub przy użyciu agresywnych środków myjących.
- Maszyny i linie technologiczne w przemyśle spożywczym
- Automatyka przemysłowa w strefach mokrych
- Systemy pakujące i etykietujące
- Urządzenia myjące
- Zastosowania farmaceutyczne i laboratoryjne
Trwałość i bezpieczeństwo połączeń M12 – dlaczego warto wybrać złącza F&B Pro?
Dzięki zastosowaniu pozłacanych styków oraz wysokiej jakości materiałów obudowy i uszczelek (EPDM), złącza zapewniają długotrwałą niezawodność pracy i minimalizują ryzyko korozji. Skrętka miedziana oraz solidna konstrukcja znacząco wydłużają żywotność nawet przy ciągłym ruchu, zginaniu czy skrętach.
Odporność cieplna w zakresie od -40°C do 105°C umożliwia wykorzystanie w różnych warunkach środowiskowych, zarówno w chłodniach, jak i przy wysokich temperaturach procesowych.
Zalety i unikalne właściwości kabla F&B Pro do złącz M12
- TPE-S – powłoka kabla, zapewniająca odporność na płomień, oleje oraz środki chemiczne.
- Bardzo dobra elastyczność – nawet do 4 milionów cykli gięcia oraz 2 milionów cykli skręcania.
- Zwiększone bezpieczeństwo instalacji dzięki dodatkowym zaleceniom dotyczącym promienia gięcia, montażu i odciążenia kabli.
- Klarowne oznaczenie kolorów przewodów (czarny, niebieski, brązowy), co ułatwia instalację i serwis.
Podsumowanie – złącza M12 F&B Pro dla wymagających aplikacji
Złącze M12 męski 0° / M12 żeński 0° F&B Pro o długości 3 m to gwarancja niezawodności, bezpieczeństwa i wyjątkowej trwałości, nawet w najbardziej wymagających środowiskach przemysłowych. Odporność na mycie wysokociśnieniowe, środki czyszczące i oleje oraz solidne wykonanie sprawiają, że produkt stanowi idealny wybór dla branż wymagających najwyższych standardów higieny i jakości.
