Męski prosty – żeński proste
M8 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

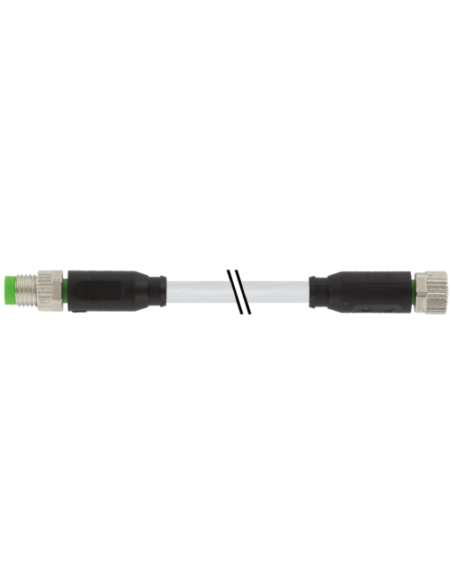

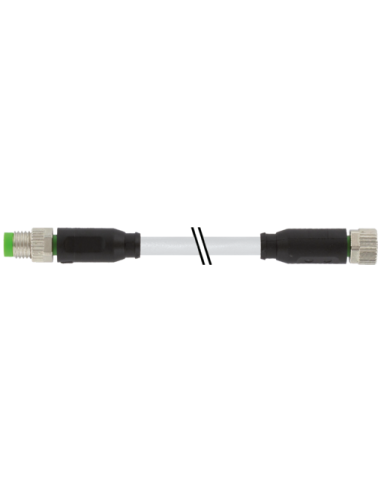

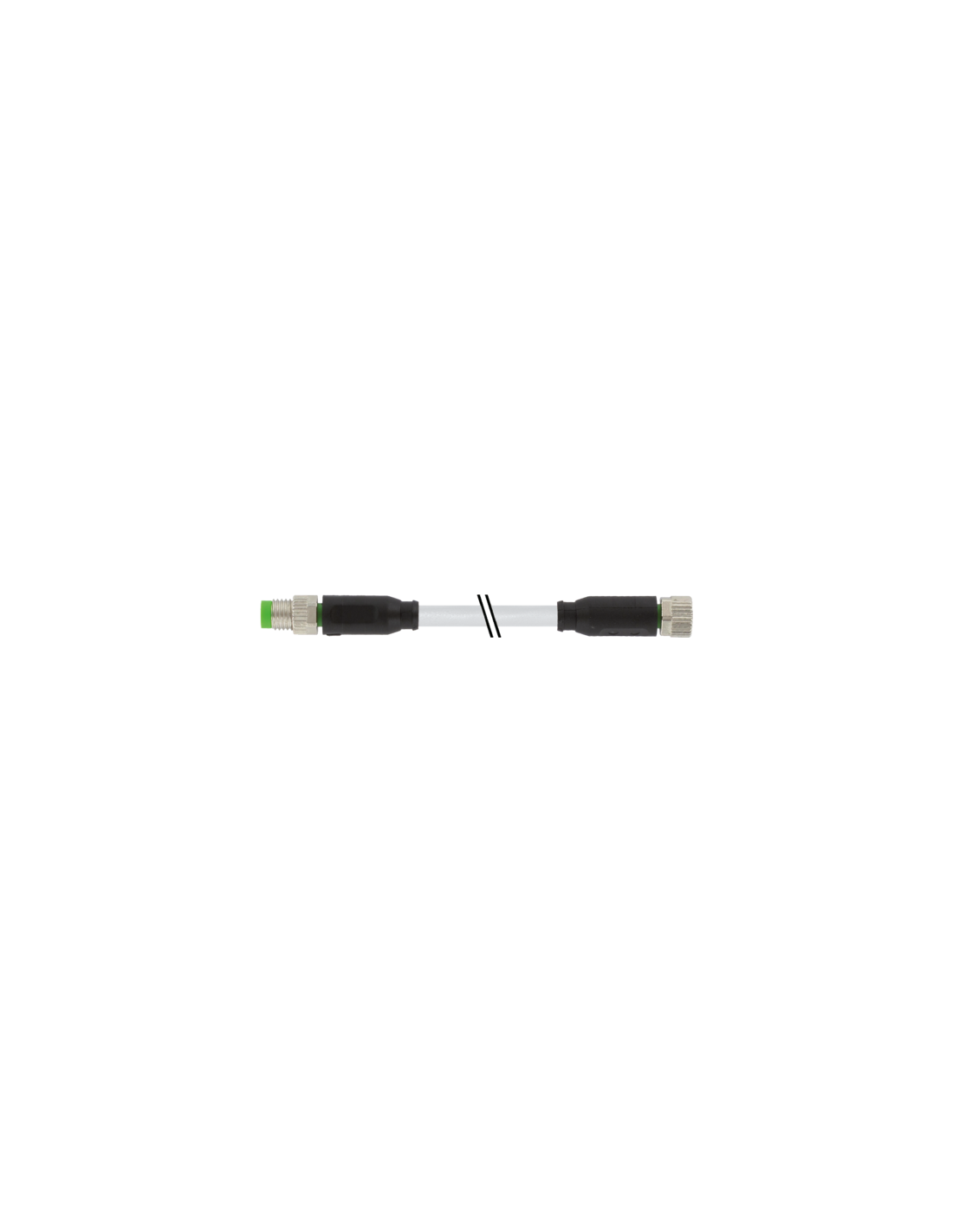

Konektor M8 męski – żeński prosty 3-pinowy 0,3 m – Przewód zasilający i sygnałowy do automatyki
Konektor M8 męski, prosty – M8 żeński, prosty 7000-88001-2300030 to przewód umożliwiający szybkie i niezawodne zestawianie połączeń sygnałowych oraz zasilających w nowoczesnych systemach automatyki przemysłowej. Dzięki swojej kompaktowej konstrukcji oraz uniwersalności znajduje zastosowanie zarówno w maszynach, liniach produkcyjnych, jak i urządzeniach wymagających wysokiego stopnia ochrony i niezawodności połączeń.
Wytrzymałość i bezpieczeństwo konektora M8 – zastosowanie w wymagającym środowisku
Złącza M8 są wykonane z materiałów o podwyższonej odporności chemicznej i mechanicznej (obudowa z PUR, uszczelnienie FKM, blokada z cynkowego odlewu ciśnieniowego), co gwarantuje długą żywotność także w środowisku narażonym na oleje czy agresywne substancje chemiczne. Stopień ochrony IP65, IP67, IP68 oraz IP66K zapewnia odporność na pył i wodę, co czyni ten przewód idealnym wyborem do instalacji w trudnych warunkach przemysłowych, halach produkcyjnych i miejscach narażonych na wilgoć.
Zastosowania przewodu M8 3-pin – elastyczność i niezawodność
- Przemysł motoryzacyjny (automatyka maszyn, czujniki, siłowniki)
- Technologia transportowa – podłączanie systemów czujników na przenośnikach
- Robotyka – przesył sygnałów sterujących do elementów ruchomych
- Maszyny pakujące, linie produkcyjne – szybka wymiana i podłączenie komponentów
- Aplikacje wymagające szczelności oraz dużej odporności na drgania i zabrudzenia
Przewód o długości 0,3 m jest szczególnie polecany do połączeń krótkodystansowych, szaf sterowniczych lub do systemów modułowych, gdzie liczy się ograniczona długość wiązki i szybkość instalacji.
Zalety złącza M8 prostego z przewodem PUR
- Kompaktowe wymiary – idealne tam, gdzie brakuje miejsca na standardowe złącza
- Wykończenie styku pozłacane – zwiększona odporność kontaktu na korozję oraz zapewnienie niezawodnej transmisji sygnału
- Konstrukcja odporna na wstrząsy – gwarancja pewności pracy w środowiskach o wysokiej wibracji
- Szybki montaż – wciskane i przykręcane – łatwa integracja z istniejącą instalacją
- Odporność na wielokrotne zginanie i skręcanie – przystosowany do pracy w aplikacjach ruchomych (C-track, robotyka)
- Bezołowiowy, bezhalogenowy, bezsilikonowy płaszcz przewodu – bezpieczeństwo dla środowiska i użytkownika
- Napięcie robocze do 60 V DC oraz prąd do 4 A – odpowiedni zarówno do transmisji sygnałów cyfrowych, jak i zasilania niskonapięciowego
Budowa i schemat połączeń – prostota i standaryzacja
Standardowe 3 piny / 3 przewody (brązowy – BN, niebieski – BU, czarny – BK) gwarantują kompatybilność z większością czujników, elementów wykonawczych oraz modułów I/O obsługujących M8. Pozłacane styki poprawiają trwałość połączeń elektrycznych.
Odpowiednie do peszli o średnicy 6,5 mm i solidna konstrukcja obudowy pozwalają na bezproblemowe prowadzenie przewodu w istniejących wiązkach czy korytach kablowych.
Dlaczego warto wybrać konektor M8, prosty – M8 żeński 3-pinowy?
- Uniwersalność zastosowania w automatyce i instalacjach przemysłowych
- Odporność na czynniki atmosferyczne i przemysłowe
- Szybkość podłączenia i gwarancja niezawodności
- Konstrukcja zgodna z DIN EN 61076-2-114 (M8)
Konektor M8 męski – żeński, prosty 7000-88001-2300030 to gwarancja wieloletniej i bezawaryjnej pracy w wymagających warunkach przemysłowych. Zoptymalizowany do nowoczesnych systemów automatyzacji – spełni oczekiwania zarówno projektantów, jak i użytkowników.
