Męski prosty – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 034 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

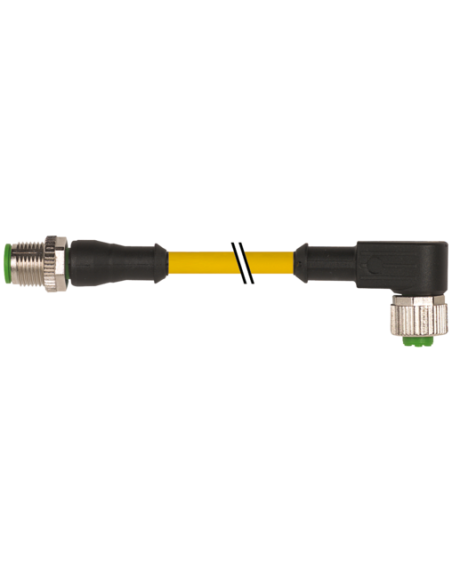

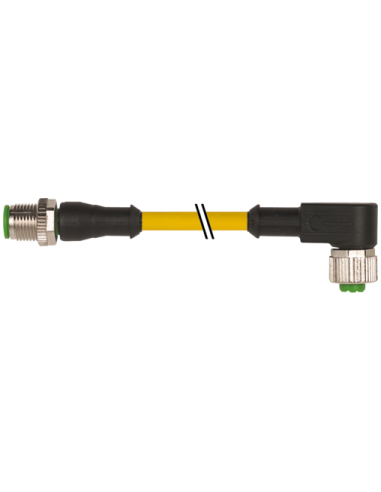

Złącze kablowe M12 męski prosty – M12 żeński kątowy 90° 4-piny, kabel 1,5 m – 7000-40121-0340150
Przewód z dwoma złączami typu M12 – męskim prostym oraz żeńskim kątowym 90° – stanowi niezawodny element połączeniowy w systemach automatyki przemysłowej, układach sensorowych oraz instalacjach maszynowych. Produkt umożliwia szybkie i bezpieczne łączenie układów sterujących, czujników oraz urządzeń wykonawczych, które wymagają solidnego i trwałego połączenia elektrycznego.
Najważniejsze cechy przewodu M12 z wtykiem prostym i wtykiem kątowym
- Standard M12, 4-piny – kompatybilny z wieloma urządzeniami oraz automatyką przemysłową
- Długość kabla 1,5 m zapewniająca swobodę montażu w obrębie rozdzielnic i maszyn
- Obudowa z wytrzymałego tworzywa PUR, odporna na ścieranie, chemikalia oraz oleje
- Kątowa końcówka żeńska 90° ułatwia instalację w miejscach o ograniczonej przestrzeni
- Wysokie stopnie ochrony: IP65, IP66K, IP67 – wyjątkowa odporność na pył, wodę oraz mycie ciśnieniowe
- Oznaczenia kolorystyczne przewodów: brązowy, biały, niebieski, czarny (łatwość identyfikacji połączeń)
Zastosowanie przewodu M12 prosty-kątowy 4-pinowego
Złącza M12 należą do najbardziej powszechnych rozwiązań stosowanych w nowoczesnych aplikacjach przemysłowych. Przewód sprawdzi się w takich miejscach jak:
- Przemysł maszynowy i robotyka – łączenie czujników, siłowników oraz elementów sterujących
- Automatyka produkcyjna – połączenia magistralowe i sygnałowe w liniach produkcyjnych
- Technika transportu i logistyka – połączenia z czujnikami położenia oraz układami bezpieczeństwa
- Systemy opomiarowania, pomiaru oraz detekcji
- Panele sterownicze, szafy rozdzielcze oraz systemy diagnostyczne
Budowa i trwałość – wytrzymałe złącze przemysłowe M12
Konstrukcja produktu zapewnia bezpieczne i solidne połączenie dzięki:
- Zaciskom śrubowym z powłoką niklowaną, zwiększającą odporność na korozję
- Kablowi typu PUR – elastycznemu, odpornemu na załamania mechaniczne oraz trudne warunki przemysłowe
- Odpowiedniości do normy DIN EN 61076-2-101 (M12)
Bezpieczeństwo i certyfikaty
Złącze M12 spełnia rygorystyczne wymagania norm międzynarodowych oraz posiada certyfikaty zgodności (cURus, UL), które gwarantują bezpieczeństwo użytkowania w różnorodnych aplikacjach przemysłowych. Stopień ochrony IP65/IP66K/IP67 zapewnia całkowitą szczelność, nawet podczas intensywnych prac myjących czy w środowiskach o dużym zapyleniu.
Podsumowanie – przewód M12 do wymagających aplikacji
Produkt 7000-40121-0340150 zapewnia efektywne, trwałe i szczelne połączenie w środowiskach przemysłowych. Męski wtyk prosty oraz żeński wtyk kątowy 90°, standard M12, czterożyłowy kabel PUR o długości 1,5 m – to uniwersalne rozwiązanie do integracji automatyki, zwiększające niezawodność oraz komfort instalacji w każdej nowoczesnej maszynie czy urządzeniu.
