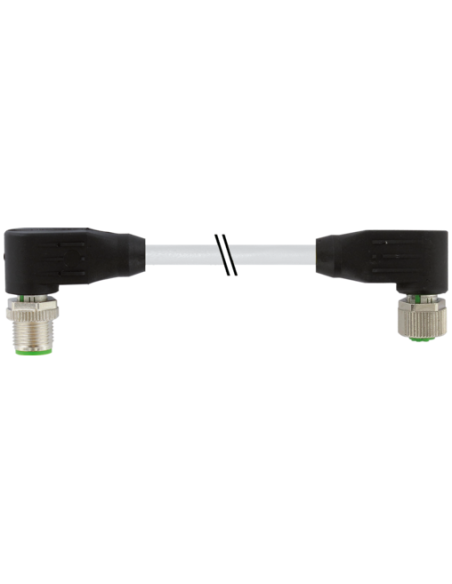

Męski 90° – żeński 90°
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, szary |
| Identyfikacja przewodu | 243 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Kabel M12 męski 90° do M12 żeński 90° ekranowany to wysokiej jakości przewód połączeniowy, przeznaczony do zastosowań w automatyce przemysłowej, systemach sterowania, robotyce oraz w urządzeniach wymagających niezawodnych i odpornych na zakłócenia połączeń sygnałowych i zasilających.
Złącza M12 o kątach 90 stopni z ekranowanym przewodem doskonale nadają się do pracy w przestrzeniach o ograniczonej możliwości montażu. Są wykorzystywane m.in. w:
Dzięki wysokiemu stopniowi ochrony IP66K i IP67 złącze jest odporne na pył, wilgoć oraz intensywne mycie, co pozwala na instalację w wymagających warunkach przemysłowych.
Obudowa z tworzywa sztucznego wyróżnia się odpornością chemiczną oraz odpornością na oleje, co zapewnia bezpieczne użytkowanie nawet w trudnych warunkach środowiskowych. Materiał został dobrany tak, aby przewód był elastyczny, wytrzymały na ścieranie i odporny na zginanie.
Ekranowanie przewodu skutecznie chroni sygnały przed zakłóceniami elektromagnetycznymi (EMC). Dzięki temu przewód jest polecany do środowisk o wysokim poziomie zakłóceń elektrycznych, np. w pobliżu siłowników, silników elektrycznych czy falowników.
Każde złącze posiada kompozytowy gwint M12 x 1 oraz wytrzymałą blokadę wykonaną z cynkowego odlewu ciśnieniowego pokrytego niklem, co gwarantuje stabilność połączenia i ochronę przed korozją.
Przewód PUR (poliuretanowy) o długości 0,5 m doskonale sprawdza się w ruchomych aplikacjach – jest odporny na wielokrotne zginanie, skręcanie (do 2 milionów cykli skręcania) oraz ścieranie. Ponadto posiada podwyższoną odporność na oleje, benzyny i wiele chemikaliów.
Ekranowanie kabla zapewnia doskonałą ochronę sygnału przed zakłóceniami elektromagnetycznymi, dzięki czemu połączenie zachowuje wysoką jakość przesyłu nawet w wymagającym środowisku przemysłowym. Standardowy kod styków oraz wysoka uniwersalność montażu sprawiają, że jest to jeden z najczęściej wybieranych typów kabli do czujników i siłowników.
Przewód M12 męski 90° – M12 żeński 90°, ekranowany o długości 0,5 m to idealne rozwiązanie do łączenia urządzeń automatyki z wykorzystaniem elastycznych, odpornych i bezpiecznych przewodów, spełniających europejskie normy przemysłowe.
