Męski prosty – żeński proste

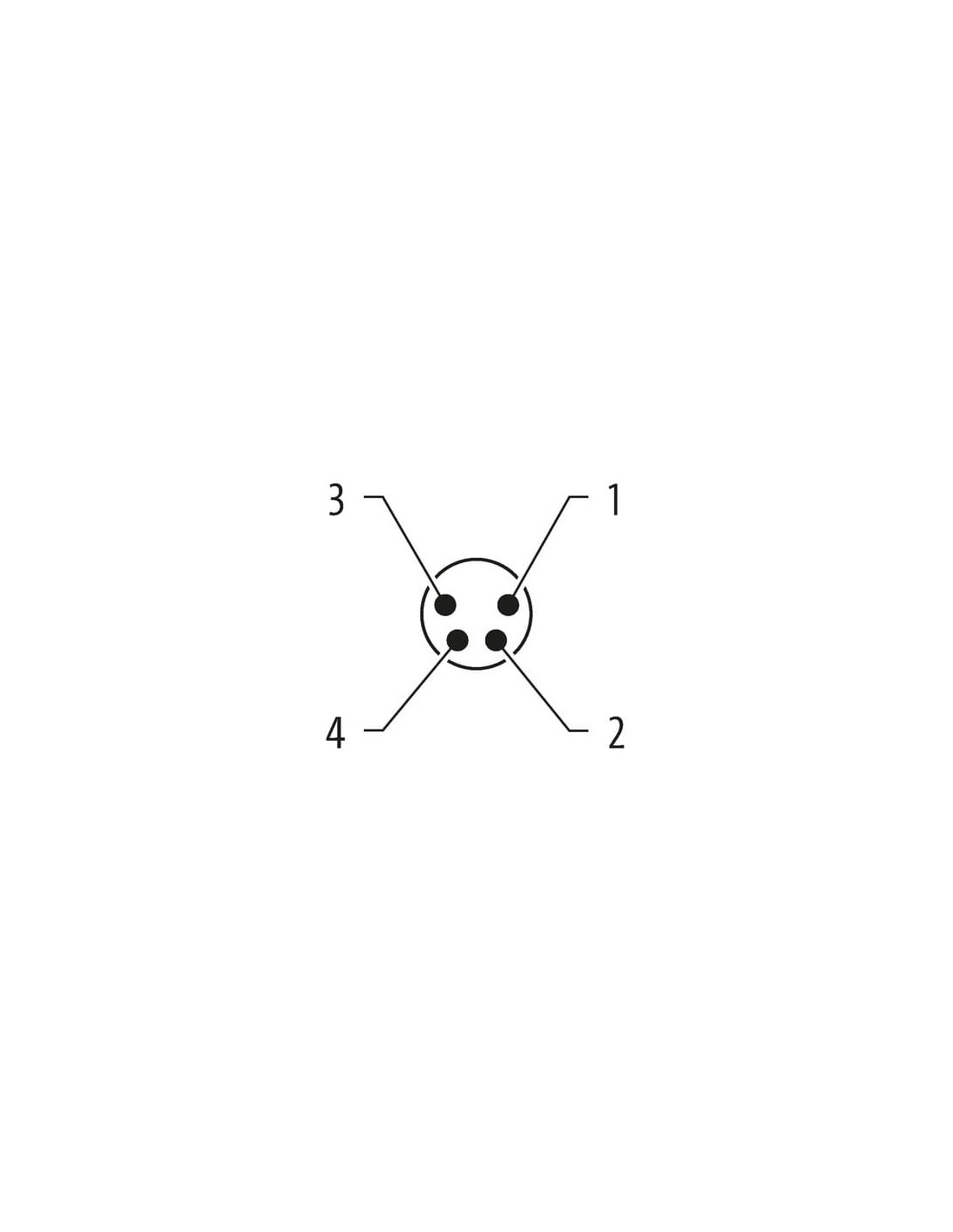

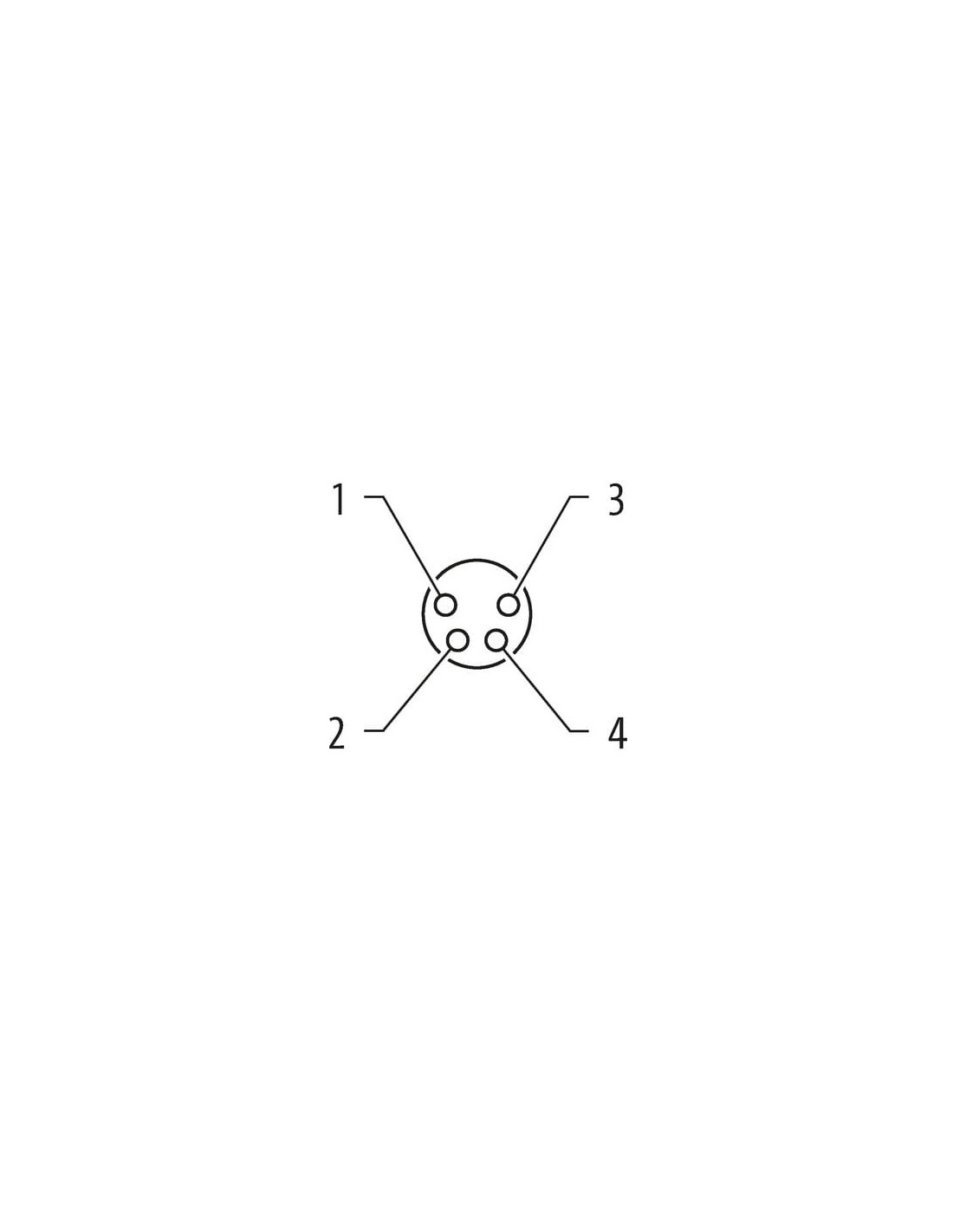

M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski - żeński prosty 4-pin | Przewód 1 m | Kod: 7000-88011-6310100
Konektor M8 męski – M8 żeński prosty o długości 1 metra to profesjonalne rozwiązanie do automatyki przemysłowej oraz aplikacji wymagających niezawodnego połączenia sygnałowego. Produkt charakteryzuje się uniwersalnym zastosowaniem w środowiskach o wysokich wymaganiach dotyczących odporności mechanicznej oraz chemicznej.
Przemysłowe zastosowanie konektora M8 – pewność połączeń w trudnych warunkach
Przewód o długości 1 metra wyposażony jest w proste złącza M8 (męskie i żeńskie, 4-piny), co gwarantuje szybki oraz solidny montaż w systemach automatyki, maszynach oraz instalacjach przemysłowych. Odporność na oleje, chemikalia oraz czynniki zewnętrzne sprawia, że konektor doskonale sprawdzi się w przemyśle spożywczym, maszynowym oraz automatyce procesowej.
- Trwałe złącza M8 zgodne z normą DIN EN 61076-2-114
- 4-pinowe pozłacane styki dla pewnego przesyłu sygnału
- Wytrzymała powłoka PUR odporna na promieniowanie UV, działanie olejów oraz wysoką temperaturę
- Pewne połączenie – możliwość przykręcenia oraz zastosowania zabezpieczenia przeciwwstrząsowego
- Stopień ochrony do IP68, zapewniający odporność na wodę oraz pył
- Możliwość użycia przy napędach ruchomych – przeznaczony do instalacji na giętkich trasach kablowych
Zalety techniczne i konstrukcyjne przewodu M8
Budowa przewodu oparta jest na czterech żyłach składających się z wysokiej klasy miedzi (skrętka), z oznaczeniem BN, WH, BU, BK. Przewód posiada izolację PUR, wykazującą bardzo dobre parametry w zakresie elastyczności i odporności na uszkodzenia mechaniczne oraz działanie środków chemicznych.
- Wysoka wytrzymałość mechaniczna – przewód dostosowany do dynamicznych aplikacji
- Swobodne wykorzystanie w układach automatyki oraz czujnikach
- Idealny do wymagających aplikacji z licznymi cyklami zginania i skręcania
Typowe zastosowania konektora M8 4-pin
Złącze M8 – M8 4-pin doskonale sprawdzi się w następujących obszarach:
- Automatyka przemysłowa, układy sterowania, linie produkcyjne
- Czujniki, siłowniki, zasilanie urządzeń automatyki
- Maszyny pakujące, urządzenia sortujące i transportujące
- Systemy monitoringu, aparatura laboratoryjna
- Instalacje wymagające wysokiego stopnia ochrony na wodę i pył (IP65 - IP68)
Solidny konektor M8 4-pinowy z przewodem 1 m jest gwarancją niezawodnego połączenia elektrycznego, nawet w najbardziej wymagających warunkach przemysłowych.
