Męski 90° – żeński proste
Przewód zatwierdzony dla 600 V
M12 – M12, 5-piny
USA
Przewód zatwierdzony dla 600 V
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 161 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 103,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,93 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 18 AWG |
| Conductor crosssection (wire) | 18 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 22,5 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

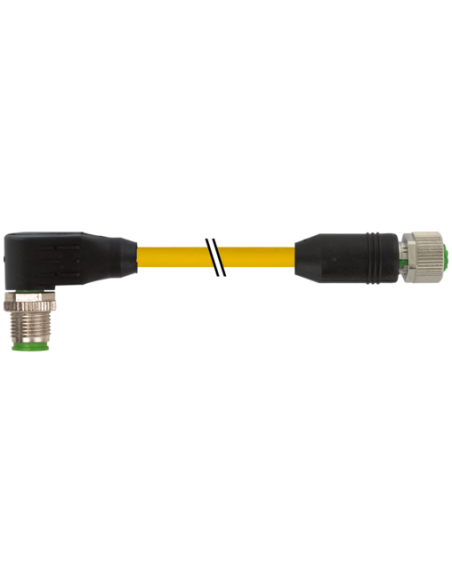

Przewód połączeniowy M12 męski 90° / M12 żeński 0° o długości 10 metrów, kod: 7700-40221-1611000, to wysokiej jakości gotowy kabel przeznaczony do przemysłowych aplikacji automatyki. Produkt spełnia surowe normy bezpieczeństwa i zapewnia niezawodność podłączeń w wymagających warunkach przemysłowych.
Przewód sygnałowy M12 to doskonałe rozwiązanie do podłączania czujników, elementów wykonawczych oraz urządzeń automatyki przemysłowej w środowiskach wymagających najwyższej odporności na czynniki zewnętrzne. Złącza o stopniach ochrony IP65, IP66K, IP67 gwarantują ochronę przed pyłem, wilgocią oraz krótkotrwałym zanurzeniem.
Złącze znajduje szerokie zastosowanie w:
Przewód został wykonany z wysokiej jakości materiałów:
Przewód jest wolny od halogenów, ołowiu i FCKW, co zwiększa jego bezpieczeństwo eksploatacyjne i ekologiczną neutralność.
Złącze męskie (kątowe 90°) oraz żeńskie (proste) M12 wykonano zgodnie z normą DIN EN 61076-2-101. Rozstaw pinów (5-pin), kodowanie typu "A" oraz metalowe blokady niklowane zapewniają bezpieczne i pewne połączenie, nawet przy wibracjach (zabezpieczenie przeciwwstrząsowe).
Przewód M12 męski 90° / M12 żeński 0° gwarantuje łatwy i szybki montaż – złącza przykręcane, moment dokręcania 0,6 Nm. Jest odpowiedni do użytkowania w środowiskach narażonych na wstrząsy oraz obecność agresywnych mediów (po uprzednim zweryfikowaniu odporności materiałowej).
Dodatkowo, długi przewód (10 m) umożliwia instalację nawet w rozległych układach, a mały promień gięcia zapewnia elastyczność przy prowadzeniu kabla.

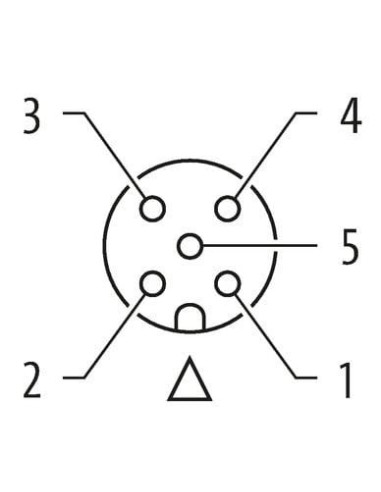

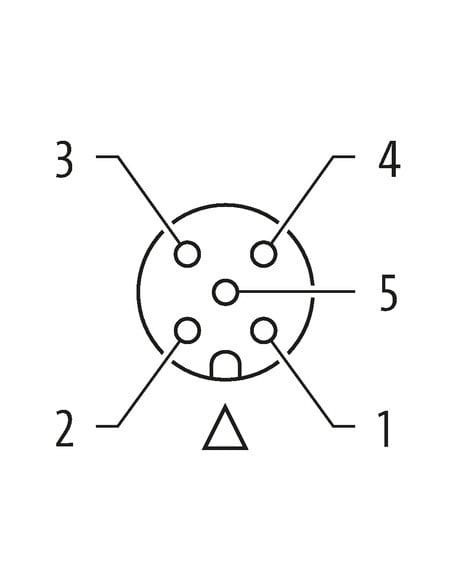

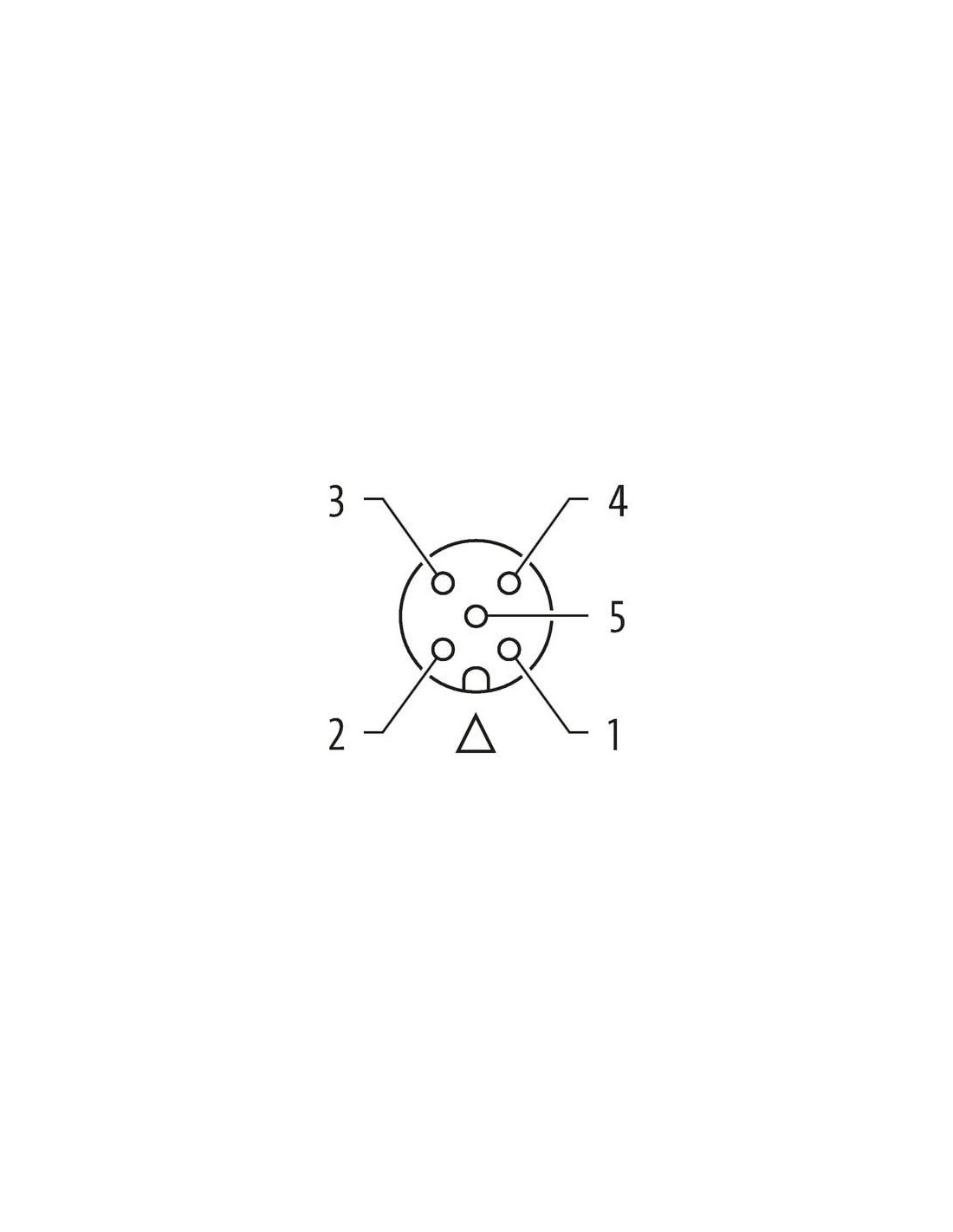

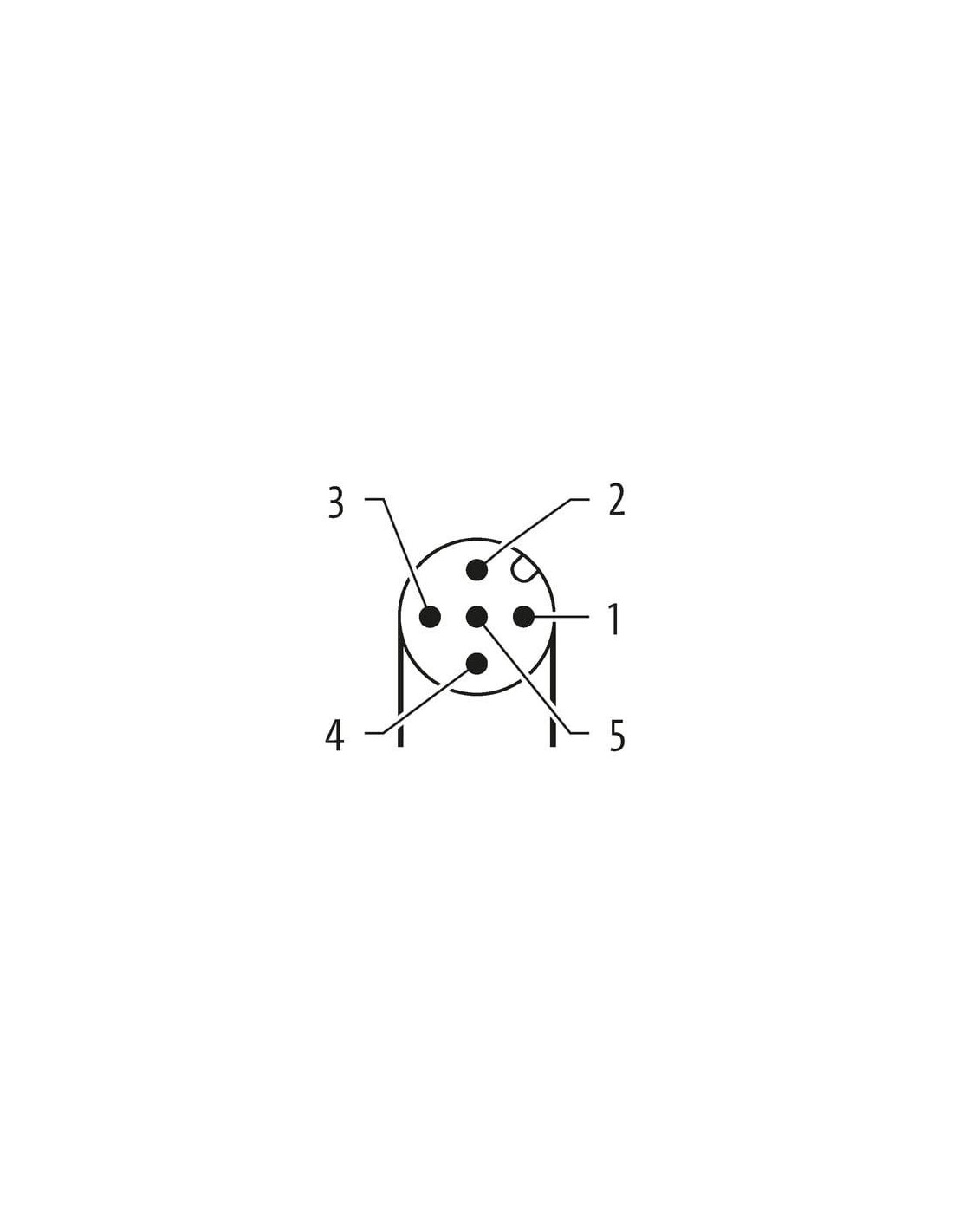

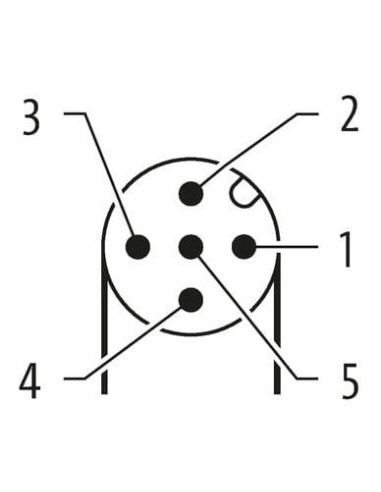

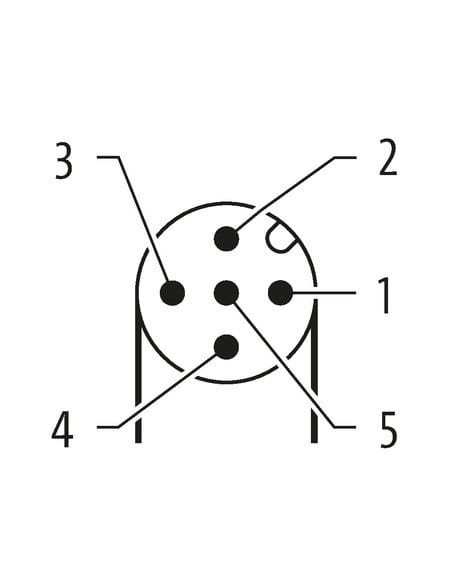

Schematy pinów, dostępne w dokumentacji technicznej, ułatwiają prawidłowe podłączenie oraz pomagają uniknąć pomyłek. Typowe zastosowania obejmują:
Wysokiej jakości kabel połączeniowy M12 to wybór gwarantujący niezawodność, szybki montaż i kompatybilność z szeregiem urządzeń przemysłowych – nawet w najbardziej wymagających warunkach. Sprawdzi się wszędzie tam, gdzie liczy się bezpieczeństwo, trwałość i wysoka odporność na czynniki zewnętrzne.
