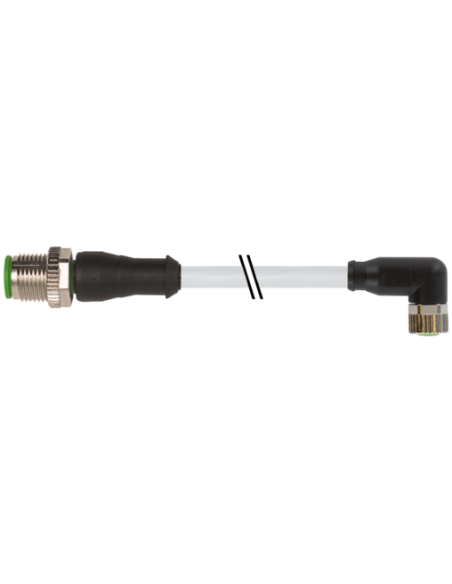

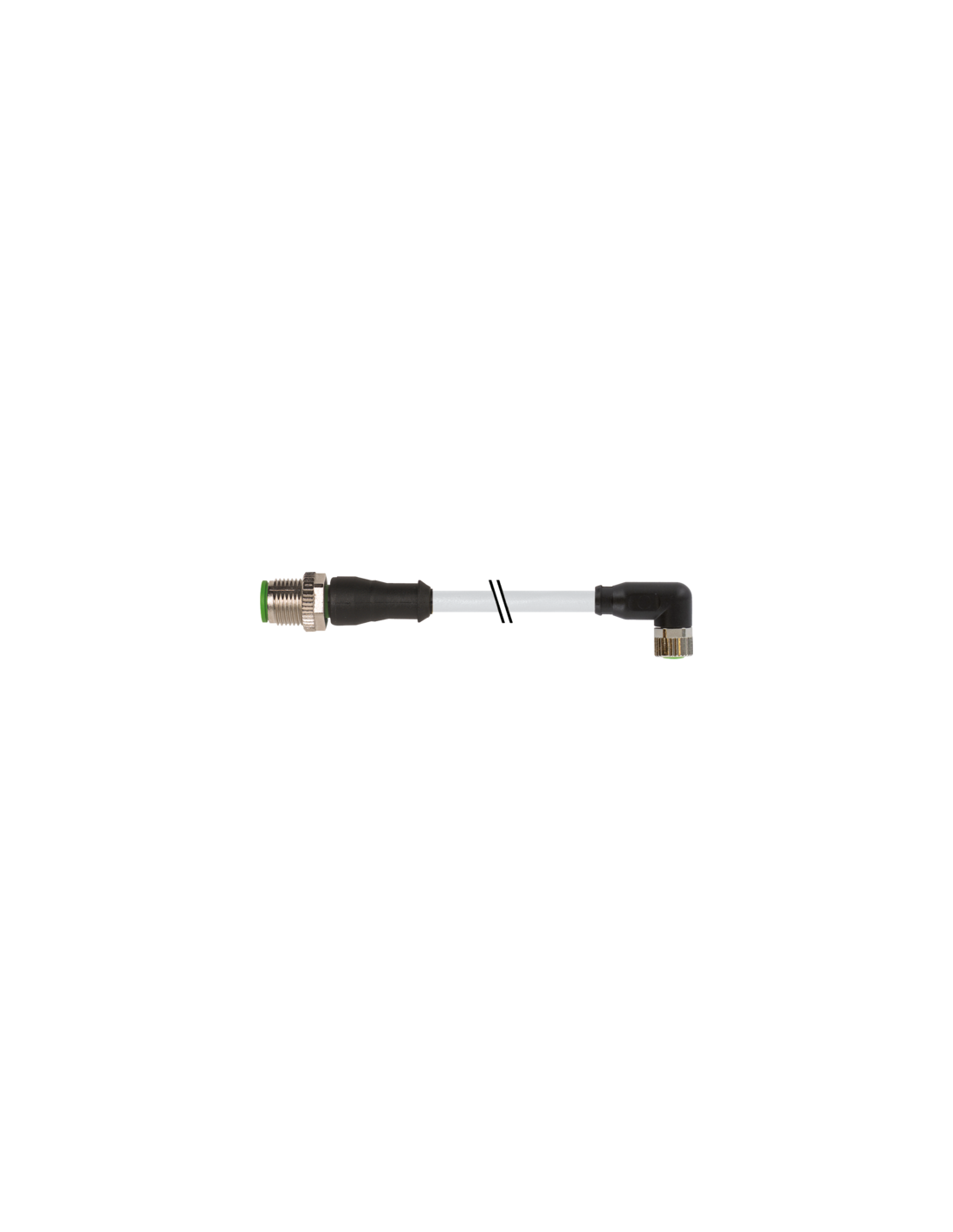

Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze kablowe M12 męski prosty / M8 żeński 90° 3-pinowe, 3 m – kod produktu 7000-40601-2100300
Przemysłowe złącze kablowe M12 męski prosty – M8 żeński 90°, 3-pinowe, jest rozwiązaniem dedykowanym do niezawodnych połączeń sygnałowych i zasilających w aplikacjach automatyki przemysłowej. Dzięki wysokiej klasie szczelności IP65, IP66K oraz IP67, złącze zapewnia ochronę przed kurzem, wilgocią i silnymi strumieniami wody, co umożliwia bezpieczną eksploatację w trudnych warunkach przemysłowych.
Wtyk M12 oraz gniazdo M8 wykonane są z trwałych materiałów odpornych na chemikalia i oleje – korpus z wytrzymałego PUR oraz elementy metalowe z miedzi, dodatkowo pokryte powłoką niklowaną. Kątowy design gniazda M8 (90°) pozwala na oszczędność miejsca oraz wygodne prowadzenie przewodu w ograniczonych przestrzeniach instalacyjnych.
Zalety i główne zastosowania złączy kablowych M12/M8
- Uniwersalność – idealne do połączeń czujników, siłowników, modułów I/O oraz komponentów automatyki.
- Odporność na trudne warunki – wysoka odporność mechaniczna, chemiczna oraz na oleje sprawia, że złącza sprawdzają się w przemyśle spożywczym, maszynowym, na liniach produkcyjnych oraz w robotyce.
- Bezpieczeństwo transmisji – pozłacane styki gwarantują stabilny kontakt oraz minimalizują straty sygnału.
- Szybka i łatwa instalacja – montaż typu włożone/przykręcone pozwala na szybkie stworzenie połączenia, a gwintowane śruby ułatwiają obsługę bez użycia narzędzi.
- Zabezpieczenie przeciwwstrząsowe – solidna konstrukcja chroni połączenie nawet przy intensywnych drganiach.
Budowa i szczegóły techniczne przewodu M12/M8
Kabel o długości 3 metrów jest elastyczny, posiada osłonę wykonaną z PVC (szary), odporną na uszkodzenia mechaniczne i środki chemiczne. Przewód wyposażony jest w żyły miedziane o przekroju 0,25 mm², skręcane zgodnie z klasą 5, co zapewnia doskonałą jakość transmisji i elastyczność nawet przy wielokrotnym zginaniu.
Oznaczenia kolorów wiązek (BN – brązowy, BU – niebieski, BK – czarny) umożliwiają łatwą identyfikację podczas montażu i konserwacji. Trzy żyły gwarantują wszechstronne zastosowanie zarówno przy przesyłaniu zasilania, jak i sygnałów sterujących.
Typowe zastosowania przemysłowe złączy M12/M8 3-pinowych
- Systemy automatyki przemysłowej
- Pomiary i kontrola procesów produkcyjnych
- Instalacje czujnikowe i przetwornikowe
- Robotyka i rozwiązania intralogistyczne
- Maszyny pakujące i montażowe
- Aplikacje wymagające kompaktowych i wysokoszczelnych połączeń
Złącze spełnia normy DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-104 (M8), co gwarantuje zgodność z powszechnymi standardami przemysłowymi. Produkt posiada certyfikaty, m.in. cURus.
Najważniejsze cechy produktu
- Wtyk M12 prosty (3-pin, męski)
- Gniazdo M8 kątowe 90° (3-pin, żeńskie)
- Kabel o długości 3 m
- Stopień ochrony IP65, IP66K, IP67
- Odporność na oleje, chemikalia, płomień i benzynę
- Trwała osłona PVC i żyły miedziane
- Brak diody LED sygnalizacyjnej
- Temperatura pracy: od -25°C do +85°C (złącze), od -30°C do +80°C (kabel)
- Maks. napięcie robocze DC: 60 V, prąd do 4 A na styk
- Zgodność z rygorystycznymi normami przemysłowymi
Przewód z <łączami M12/M8 to niezawodne rozwiązanie dla nowoczesnych systemów automatyki i robotyki, gwarantujące bezpieczeństwo, trwałość oraz maksymalną wygodę montażu w wymagających środowiskach pracy.
