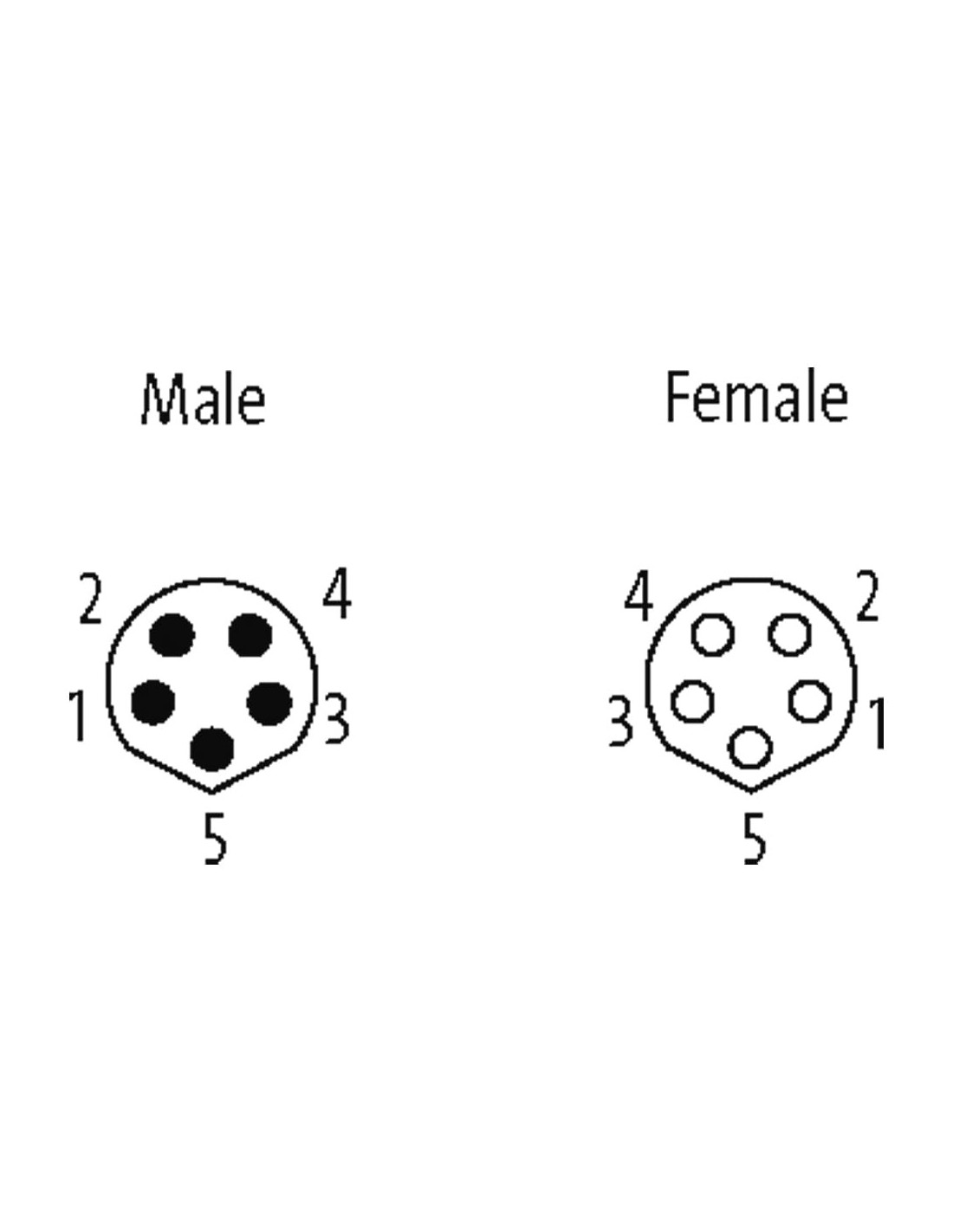

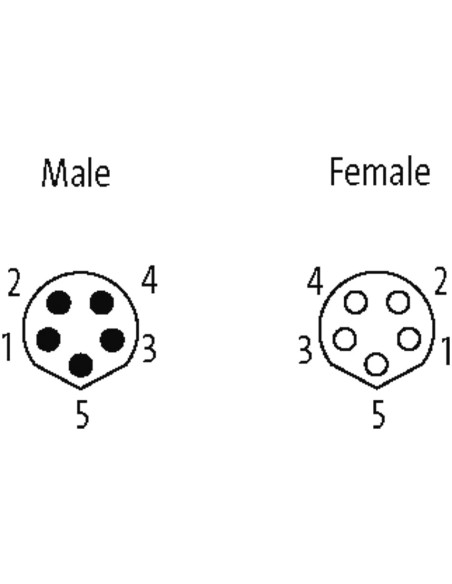

Męski prosty – żeński proste
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

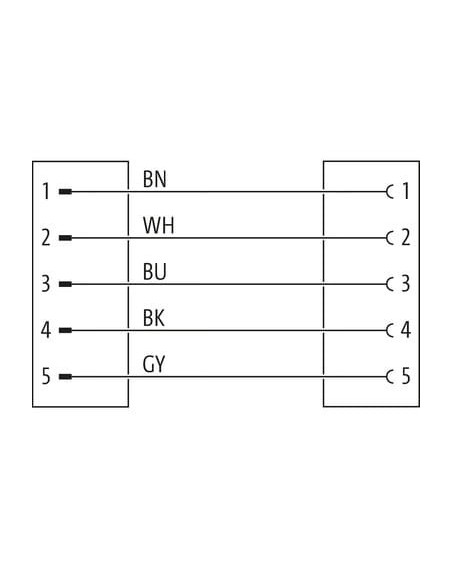

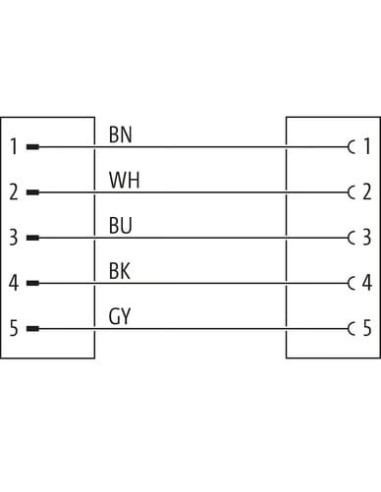

| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

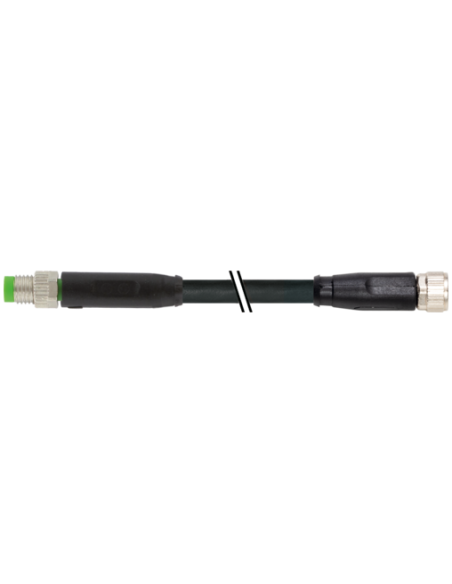

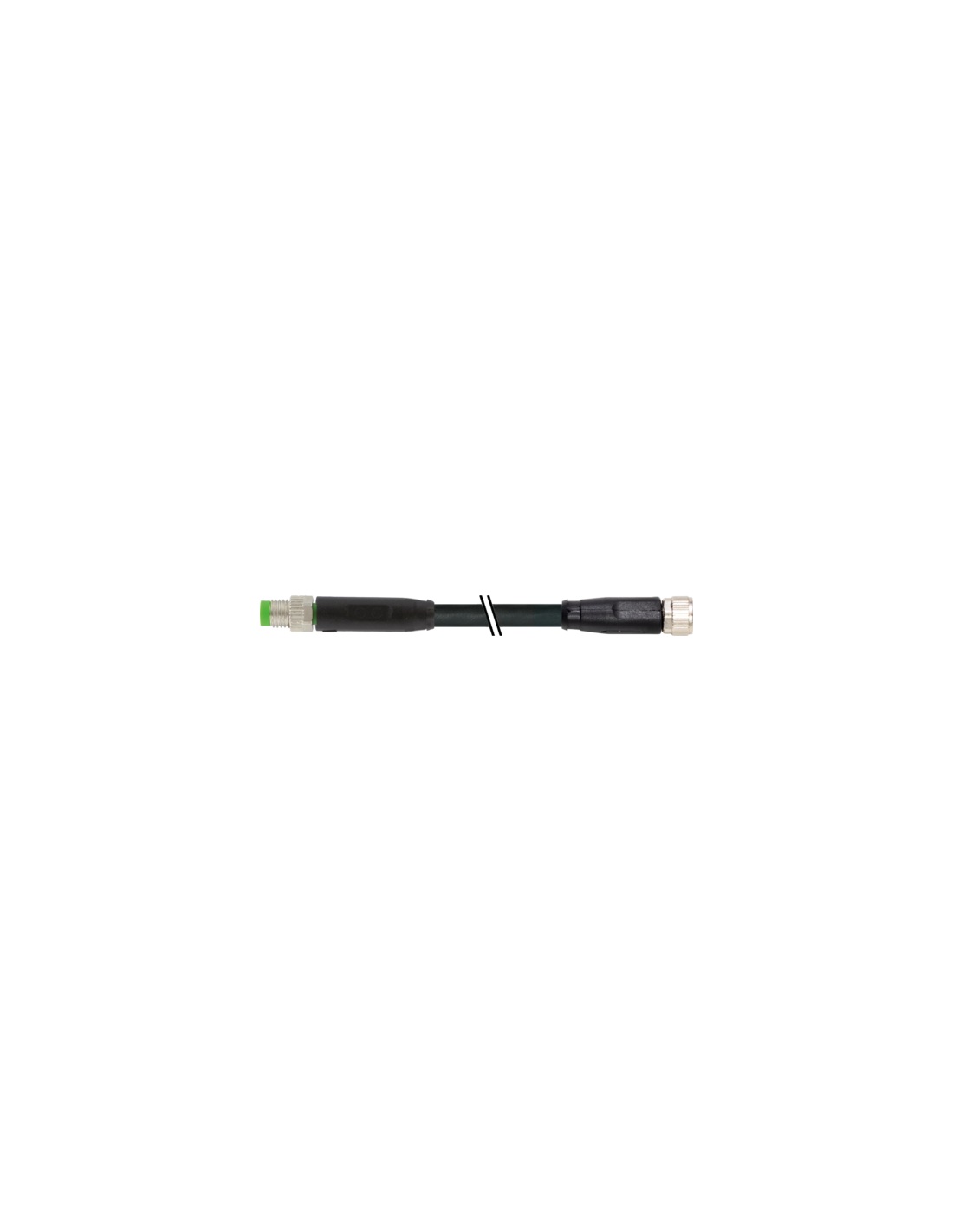

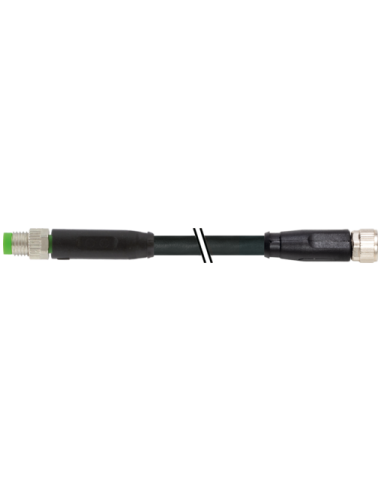

Złącze M8 męskie 0° / M8 żeńskie 0° Kod B – przewód 5-pinowy do automatyki
Złącze M8 męskie 0° / M8 żeńskie 0° Kod B o długości kabla 1,5 m stanowi niezawodne rozwiązanie do zastosowań przemysłowych, zwłaszcza w instalacjach automatyki, urządzeniach pomiarowych oraz systemach sterowania. Produkt o kodzie 7000-89301-6950150 został zaprojektowany w celu zapewnienia maksymalnej trwałości i odporności nawet w trudnych warunkach środowiskowych.
Główne zalety i możliwości wykorzystania złącza M8 5-pin Kod B
Złącze M8 Kod B znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej,
- łączeniu czujników i siłowników,
- maszynach produkcyjnych,
- przemysłowych instalacjach pomiarowych,
- robotyce oraz systemach bezpieczeństwa.
Jego uniwersalność i niezawodność sprawiają, że jest chętnie wybierane w miejscach, gdzie wymagana jest szybka i bezpieczna integracja komponentów elektrycznych.
Wytrzymałość i bezpieczeństwo użytkowania
Złącze wyposażone jest w pięć pozłacanych pinów, które zapewniają doskonałe przewodnictwo oraz ochronę przed korozją. Obudowa wykonana z odpornego tworzywa sztucznego TPU gwarantuje wysoką wytrzymałość mechaniczną oraz odporność na uszkodzenia chemiczne i działanie olejów. Klasa szczelności IP67 chroni połączenie przed pyłem oraz okresowym zanurzeniem w wodzie (przy prawidłowym montażu – włożone i przykręcone złącze).
Przewód PUR – elastyczność i odporność na zginanie
Osłona kabla wykonana z materiału PUR oferuje znakomitą odporność na ścieranie, oleje, benzynę i promienie UV. Kabel doskonale sprawdza się w aplikacjach wymagających częstego zginania – może być stosowany w ruchomych częściach maszyn oraz przy prowadzeniu kabli energetycznych i sygnałowych w energołańcuchach (C-track). Przewód zawiera miedziane, skręcane żyły, zapewniając elastyczność oraz długą żywotność nawet przy intensywnym użytkowaniu.
Precyzyjne dopasowanie i łatwy montaż
Złącze M8 x 1, zarówno męskie, jak i żeńskie, wyposażone jest w łatwe w obsłudze złącza gwintowane. Kompaktowe wymiary (średnica zewnętrzna 10 mm, długość 40 mm – wtyk męski, 34 mm – wtyk żeński) pozwalają na montaż nawet w ograniczonej przestrzeni. Dołączona opaska kodująca oraz kodowanie typu B zapobiegają błędnemu podłączeniu i umożliwiają szybką konserwację lub wymianę instalacji.
Parametry elektryczne i kompatybilność
Złącze M8 B-code obsługuje napięcie robocze do 30 V AC/DC oraz prąd do 3 A na styk, co zapewnia możliwość zastosowania w zasilaniu i transmisji sygnałów przemysłowych. Pozłacane styki oraz wysoka jakość izolacji gwarantują odporność na zakłócenia oraz trwałość połączenia.
Typowe zastosowania
- Łączenie urządzeń automatyki z sygnałami cyfrowymi i analogowymi,
- Podłączanie czujników, elementów wykonawczych, siłowników oraz jednostek sterujących,
- Praca w środowiskach o podwyższonym zapyleniu i wilgotności – linie produkcyjne, hale przemysłowe, robotyka.
Trwałe i pewne połączenie zapewniające bezawaryjną transmisję sygnałów oraz zasilania w najbardziej wymagających aplikacjach przemysłowych.
