Dostępny
Męski prosty – żeński 90°
Odlew cynkowy, odporny na odpryski spawalnicze
M8 – M12, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 050 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

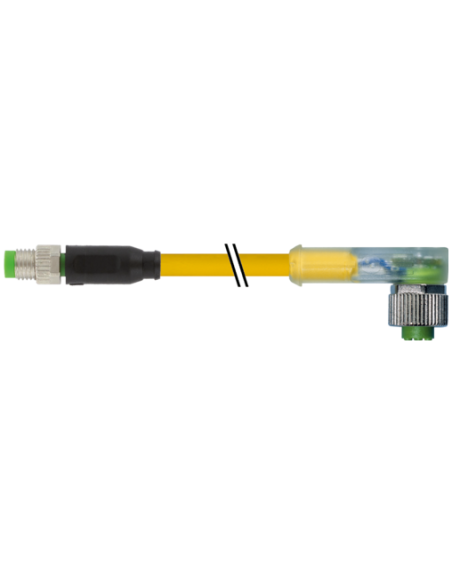

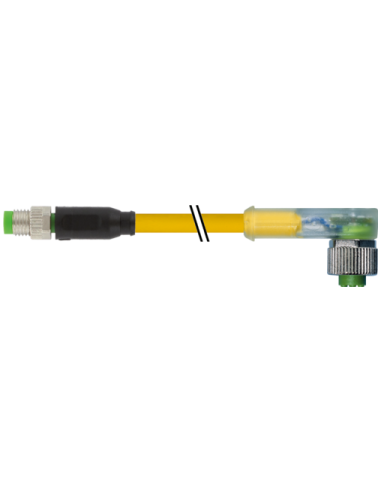

Złącze M8/M12 z diodą LED – Przewód sygnalizacyjny 3-pinowy 7000-88281-0500100
Złącze prostokątne M8 męskie i M12 żeńskie kątowe 90° z diodą LED to uniwersalne rozwiązanie do zastosowań przemysłowych, automatyki oraz linii produkcyjnych. Oferuje wysoką odporność mechaniczną i chemiczną, a dzięki zwartej konstrukcji oraz oznaczeniu LED umożliwia szybką lokalizację sygnału. Produkt spełnia wymagania norm DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8).
M8/M12 – Kabel sygnałowy idealny do przemysłu
Przemysłowe złącze M8/M12 3-pin sprawdzi się w środowiskach, gdzie kluczowa jest pewność połączenia, ochrona przed pyłem, wilgocią oraz bezpieczeństwo instalacji. Złącze posiada:
- Odlew cynkowy – wysoka odporność na odpryski spawalnicze, uszkodzenia mechaniczne oraz korozję
- Konstrukcja plastikowa – odporność na działanie olejów i chemikaliów
- Kątowy układ M12 (90°) ułatwiający montaż w trudno dostępnych miejscach
- Podświetlenie LED – szybka diagnostyka stanu sygnału poprzez wskaźnik LED (kolory: zielony, żółty)
- Kodowanie typu A – pewność dopasowania i kompatybilności z urządzeniami automatyki
Możliwości zastosowania złącza sygnałowego M8/M12 LED
Złącze M8/M12 LED doskonale sprawdza się w aplikacjach takich jak:
- Przemysłowa automatyka i robotyka
- Systemy transportowe oraz linie produkcyjne
- Czujniki bezpieczeństwa i sygnalizacji
- Instalacje rozproszone w maszynach
- Połączenia modułów wejść/wyjść (I/O) oraz systemów sterujących
Klasa szczelności IP65, IP66K, IP67, IP68 umożliwia zastosowanie przewodu również w trudnych warunkach — tam, gdzie może wystąpić pył, zalanie bądź wibracje. Złącze zapewnia stabilną transmisję sygnału oraz zabezpieczenie mechaniczne dzięki wytrzymałej obudowie i blokadzie Safe-Cover.
Najważniejsze zalety złącza sygnałowego M8/M12
- Wysoka wytrzymałość mechaniczna dzięki cynkowej blokadzie oraz jakości wykonania
- Pozłacane styki gwarantujące długotrwałą i niezawodną transmisję sygnału
- Odpowiedni do peszli ochronnych (Ø 6,5 mm dla M8 oraz Ø 10 mm dla M12)
- Zabezpieczenie przeciwwstrząsowe oraz odporność na wiele cykli zginania i ruchu
- Kolorowy kabel PUR (żółty) – dobra widoczność na tle innych instalacji
Kabel o długości 1 m pozwala na wygodne prowadzenie przewodu w szafach i pulpitach sterowniczych oraz łatwą integrację z istniejącymi instalacjami. Certyfikaty cURus zapewniają bezpieczeństwo użytkowania w międzynarodowych aplikacjach.
Zastosowanie i montaż przewodu LED M8/M12
Szybki montaż poprzez włożenie/przykręcenie (gwint M8x1 i M12x1) gwarantuje bezpieczne i trwałe połączenie nawet w wymagających warunkach przemysłowych. Komponenty są odporne na temperatury pracy od -25°C do 85°C, a kabel – do -40°C przy użytkowaniu ciągłym.
- Struktura 3-żyłowa skręcona – zachowanie sygnału nawet w dynamicznym ruchu
- Odporność na płomień i oleje – idealny do środowisk przemysłowych
- Wytrzymałość przy wielokrotnym zginaniu i skręcaniu – do 10 milionów cykli
- Doskonała ochrona przed pyłem i wilgocią dzięki wysokiej klasie szczelności IP
Zastosowanie przewodu sygnałowego M8/M12 z diodą LED pozwala na skrócenie czasu diagnostyki usterek i zwiększa bezpieczeństwo obsługi instalacji przemysłowych oraz maszyn automatyki.
