Męski prosty – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |

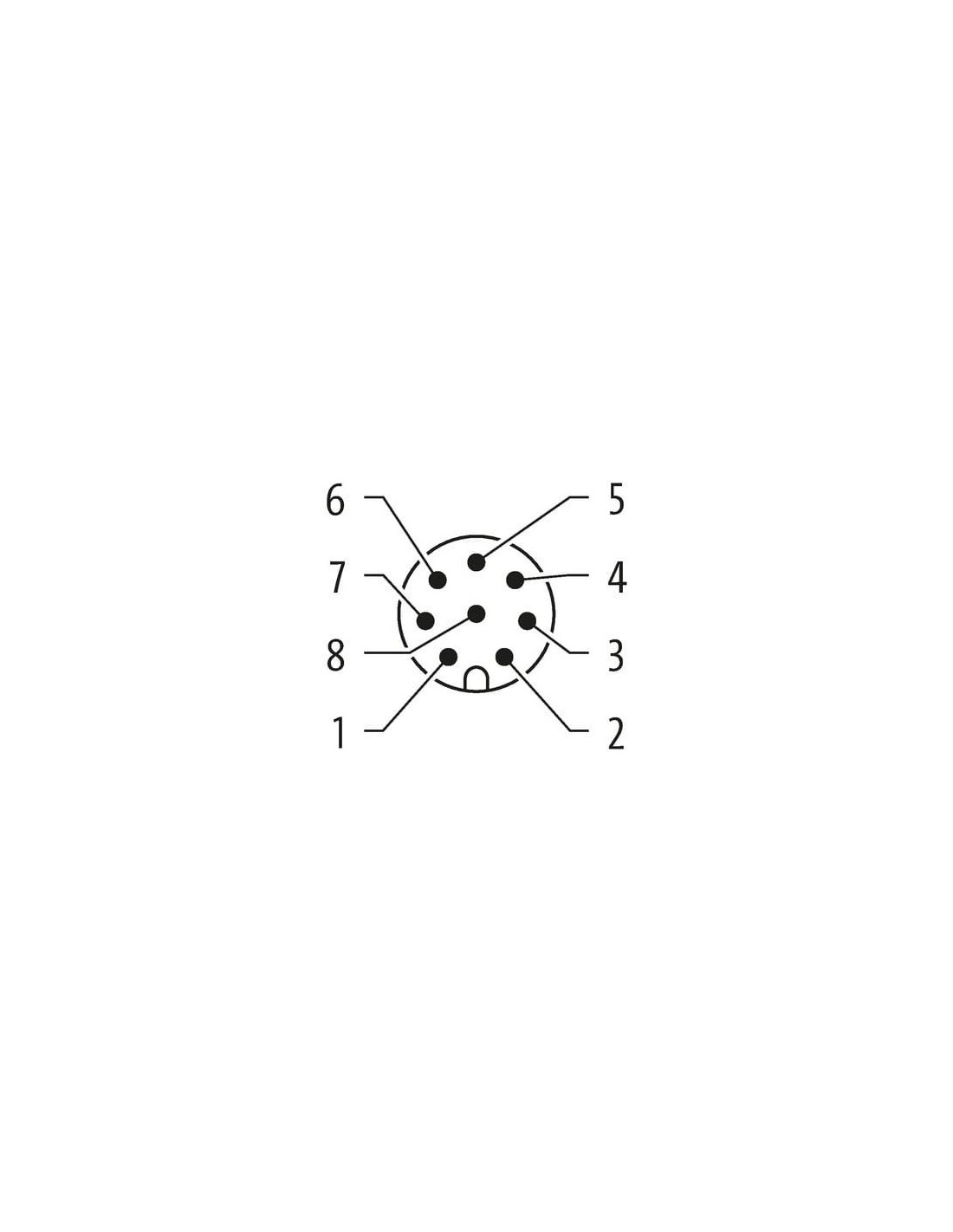

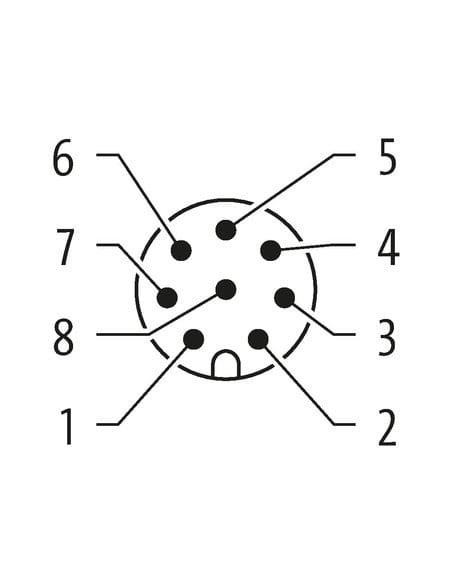

| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

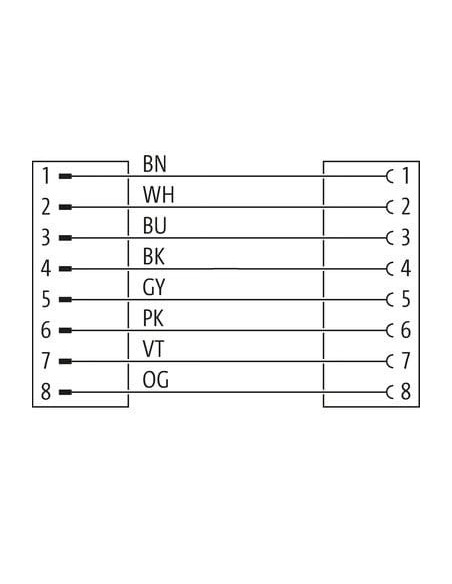

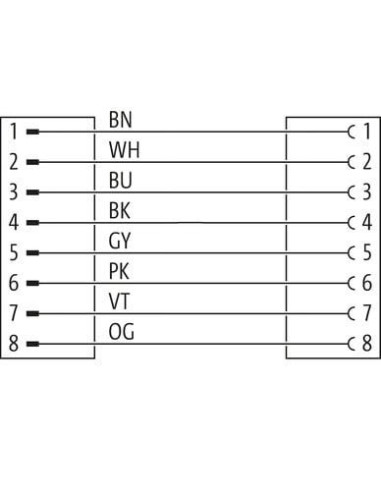

| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

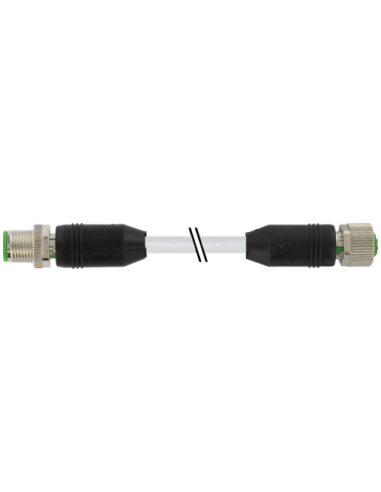

Przewód M12 męski 0° – M12 żeński 0° o długości 6 metrów stanowi profesjonalne rozwiązanie do zastosowań przemysłowych i automatyki, gdzie wymagana jest niezawodność, elastyczność oraz szybkie połączenie urządzeń za pomocą złącz M12.
Złącza M12 to standard przemysłowy w automatyce, sterowaniu maszynami, robotyce oraz instalacjach przemysłowych. Umożliwiają szybkie i stabilne łączenie różnych komponentów automatyki, takich jak czujniki, siłowniki, moduły komunikacyjne oraz urządzenia sterujące. Przewód sprawdzi się w wymagających warunkach środowiskowych, zapewniając odporność na oleje, chemikalia oraz uszkodzenia mechaniczne.
Złącza M12 (męskie i żeńskie) w tej konfiguracji gwarantują kompatybilność z wieloma standardami branżowymi. Wprowadzona obudowa z wysokowytrzymałego tworzywa sztucznego zapewnia ochronę mechaniczną i odporność na wpływy środowiska, natomiast styki pozłacane chronią przed korozją i gwarantują wieloletnią niezawodność przesyłu sygnałów i zasilania.
Wyrób wykorzystuje przewód o izolacji PUR, co zapewnia odporność na ścieranie, działanie środków chemicznych, olejów oraz intensywne użytkowanie w ruchu (m.in. w prowadnikach kablowych – C-Track) i wielokrotne gięcie.
* W przypadku aplikacji ze szczególnie agresywnymi substancjami wskazana jest indywidualna weryfikacja odporności materiałów.
Obydwa końce przewodu wyposażone są w złącza proste M12 z pierścieniem radełkowanym lub na życzenie z plastikową śrubą. Przewód odznacza się trwałą, elastyczną konstrukcją na bazie sztucznego wypełniacza oraz miedzianych przewodów skręcanych klasy 6.
Przeznaczony do profesjonalnych instalacji w automatyce przemysłowej, produkcji, logistyce, transporcie bliskim oraz systemach bezpieczeństwa. Stanowi niezawodne rozwiązanie dla środowisk, gdzie kluczowe są szybkość montażu, odporność i pewność połączenia.
W przypadku szczególnych aplikacji możliwe jest zamówienie innych długości lub wariantów przewodu.
