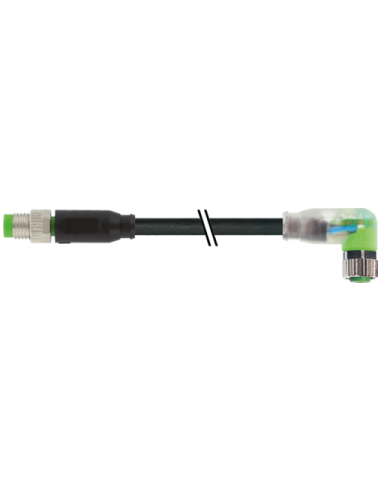

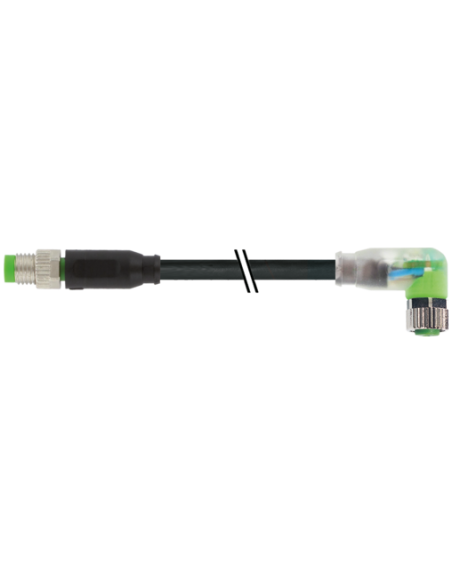

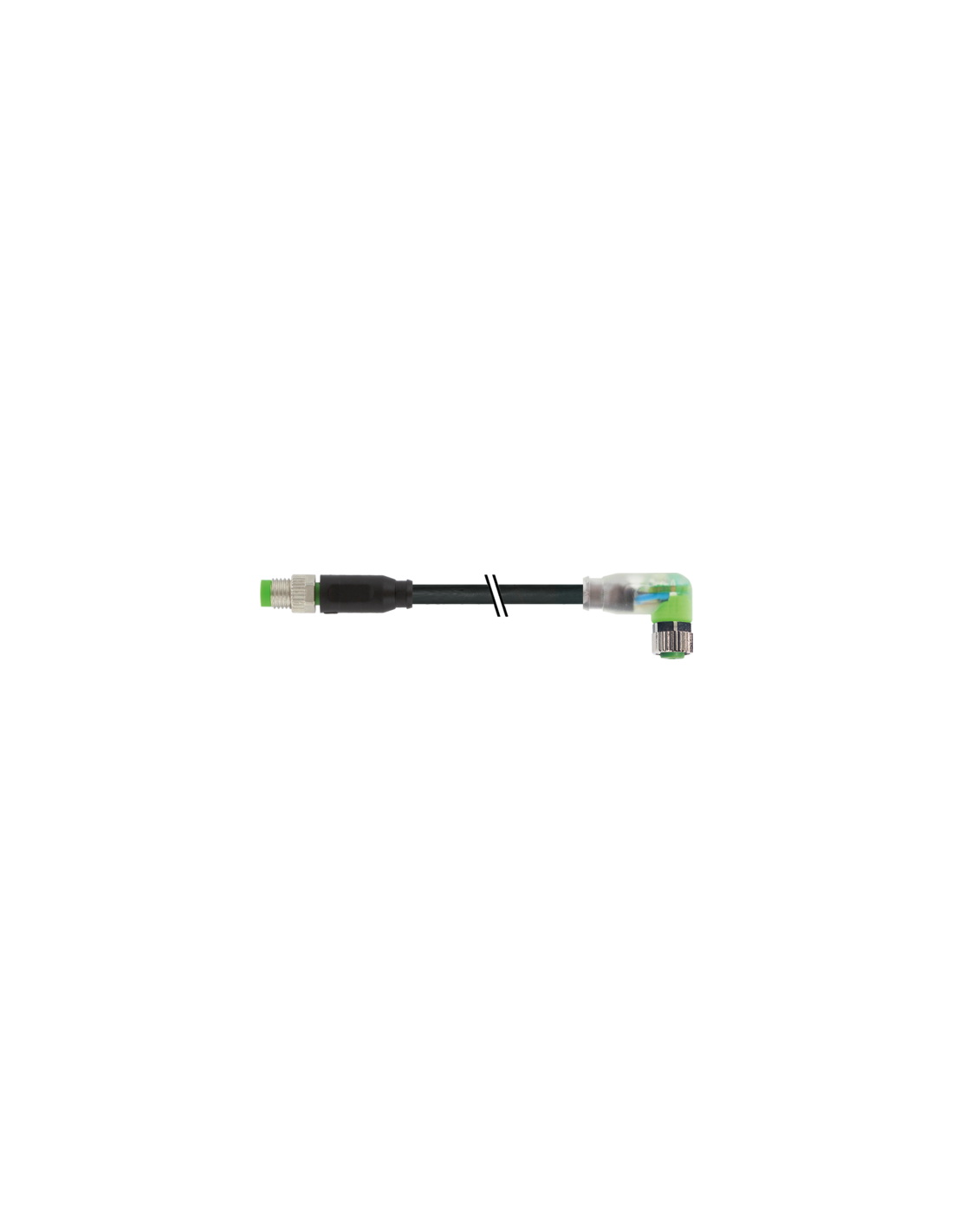

Męski prosty – żeński 90°
M8 – M8, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski prosty – M8 żeński kątowy z LED 7000-88041-6300150 – profesjonalne złącze automatyki
Konektor M8 męski prosty – żeński kątowy, wyposażony w diody LED, to wysokiej jakości przewód sygnałowy przeznaczony do zastosowań przemysłowych, automatyki oraz systemów sterowania. Model 7000-88041-6300150 umożliwia szybkie i bezpieczne łączenie różnych urządzeń, czujników oraz elementów wykonawczych w trudnych warunkach środowiskowych.
Zastosowanie złącza M8 z LED w systemach automatyki
Złącza M8 tego typu są szeroko stosowane w instalacjach przemysłowych, takich jak linie produkcyjne, maszyny, urządzenia pakujące, systemy transportowe oraz instalacje czujnikowe. Dzięki kompaktowej konstrukcji i wysokiej szczelności IP65, IP67, IP68 oraz IP66K, doskonale sprawdzają się w środowiskach narażonych na pył, wilgoć, a nawet czasowe zanurzenie w wodzie, co zwiększa niezawodność całego systemu.
- Szybkie podłączanie czujników i siłowników
- Wysoka odporność na drgania i wstrząsy
- Sygnalizacja stanu pracy dzięki zintegrowanym diodom LED
- Odpowiedni do maszyn wymagających częstej modernizacji i serwisowania
- Doskonały wybór do automatyki procesowej i przemysłowej
Konstrukcja i zalety przewodu M8 prosty-kątowy z diodami LED
Wysoka jakość wykonania to cecha charakterystyczna konektora M8. Obudowa wykonana została z tworzywa PUR, odpornego na działanie chemikaliów i olejów, a elementy mechaniczne zabezpieczają złącze przed skutkami uderzeń oraz wibracji. Kątowa końcówka żeńska (90°) pozwala na montaż w trudno dostępnych miejscach.
- 3 piny M8 – standardowe rozwiązanie kompatybilne z wieloma urządzeniami
- Kabel 1,5 m – umożliwia elastyczny montaż w rozbudowanych instalacjach
- Moment dokręcania: 0,4 Nm – zapewnia solidne i stabilne połączenie
- Prąd maksymalny 4A na styk – umożliwia przesył dużych obciążeń sygnałowych
- Sygnalizacja LED (zielony, żółty) – ułatwia kontrolę prawidłowości połączeń oraz diagnozowanie stanu pracy
- Odporność na promieniowanie UV oraz ogień – spełnia rygorystyczne normy UL i IEC
- Kabel o wzmocnionej strukturze – zapewnia trwałość przy zginaniu i skręcaniu zgodnie z normami przemysłowymi
Typowe zastosowania konektora M8 z przewodem 1,5 m i LED
Wykorzystanie konektora M8 z LED znajduje zastosowanie w:
- systemach automatyki przemysłowej
- technice napędowej i robotyce
- liniach produkcyjnych i pakujących
- systemach kontroli dostępu, monitoringu oraz czujnikach IoT
- maszynach budowlanych i rolniczych
- aplikacjach outdoorowych dzięki wysokiej odporności na czynniki atmosferyczne
Kompatybilność, bezpieczeństwo i trwałość – konektor M8 Murrelektronik
Konektor M8 męski prosty – M8 żeński kątowy z diodami LED jest zgodny z normą DIN EN 61076-2-114, co gwarantuje pełną kompatybilność z systemami automatyki różnych producentów. Kabel spełnia ścisłe kryteria dotyczące odporności chemicznej, mechanicznej oraz elektrycznej i jest wolny od halogenów, silikonu oraz metali ciężkich. Produkt stanowi niezawodne rozwiązanie wszędzie tam, gdzie liczy się pewność i niezawodność transmisji sygnałów oraz bezpieczeństwo pracy.
