Męski 90° – żeński proste
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

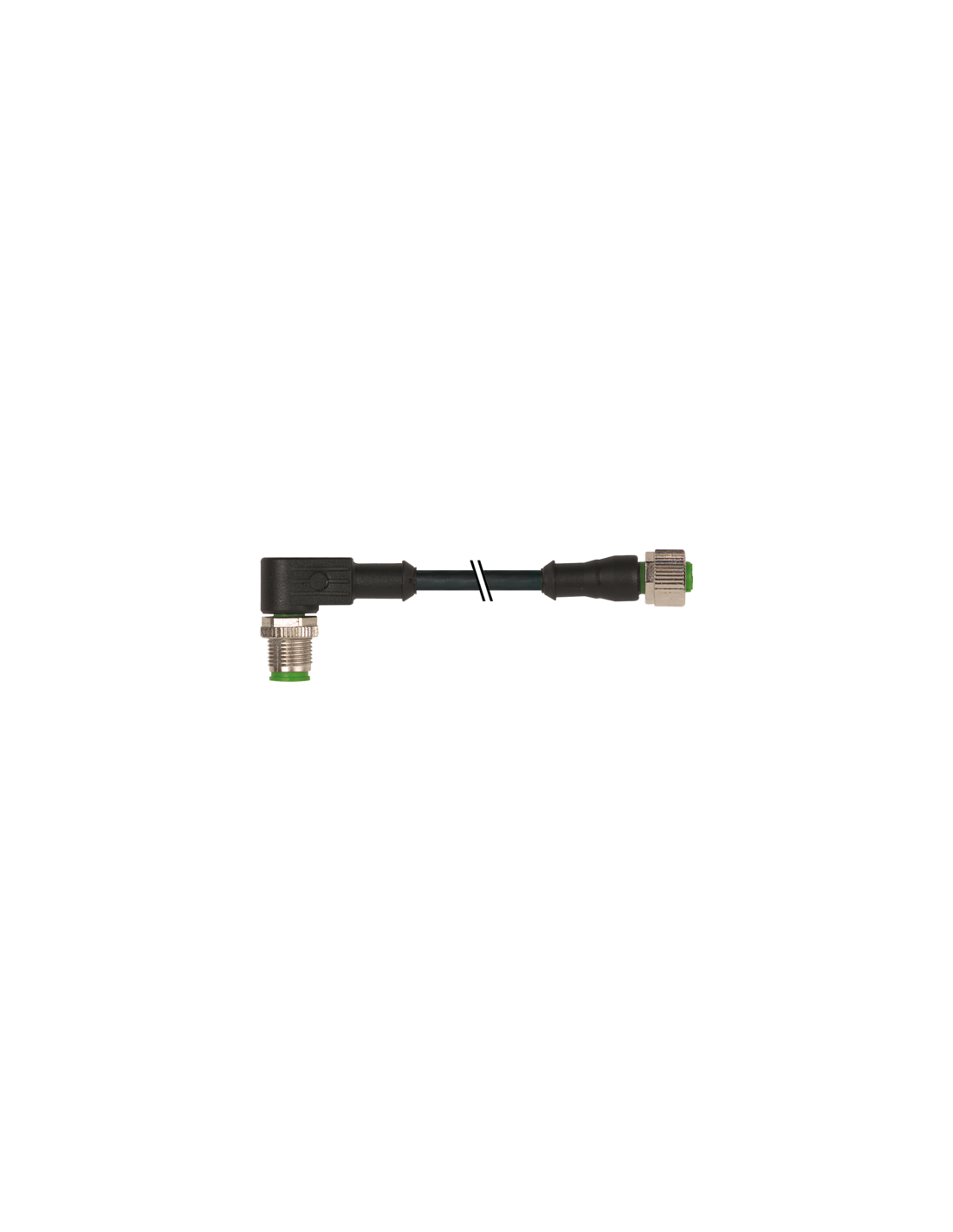

Konektor M12 męski kątowy – M12 żeński prosty 4-pinowy – Przewód sygnałowy i zasilający
Konektor M12 męski kątowy do M12 żeński prosty to wysokiej jakości przewód połączeniowy wykorzystywany w automatyce przemysłowej, robotyce, systemach czujników oraz siłowników, a także w maszynach produkcyjnych. Dzięki standardowi M12 4-pin umożliwia szybkie i niezawodne łączenie instalacji elektrycznych oraz przesyłanie sygnałów i zasilania.
Złącza o konstrukcji kątowej (męskie) oraz prostej (żeńskie) umożliwiają łatwą integrację zarówno w ciasnych, jak i otwartych przestrzeniach. Solidny, odporny na uszkodzenia przewód typu PVC z czterema żyłami gwarantuje bezpieczeństwo i stabilność pracy nawet w wymagających środowiskach przemysłowych.
Najważniejsze cechy i zalety przewodu M12-M12 7000-40201-6140200
- Kabel o długości 2 m - pozwala na elastyczne prowadzenie w szafach sterowniczych oraz na liniach produkcyjnych.
- Stopień ochrony IP66K i IP67 – wysoka odporność na pył, wodę i warunki atmosferyczne umożliwia zastosowanie zarówno wewnątrz, jak i na zewnątrz hali przemysłowej.
- Odporność chemiczna i olejoodporność – obudowa z tworzywa sztucznego oraz przewód PVC zapewniają długą żywotność w trudnych warunkach pracy.
- Proste i szybkie podłączenie dzięki wygodnej śrubie mocującej oraz prostemu systemowi montażu (włożenie i przykręcenie z zabezpieczeniem przeciwwstrząsowym).
- Uniwersalne zastosowanie – pełna kompatybilność z najpopularniejszymi czujnikami, sterownikami PLC oraz modułami wejść/wyjść.
- Konfiguracja 4-piny, kodowanie A – standardowe połączenie stosowane w przemyśle.
- Możliwość zamówienia innych długości przewodów – dopasowanie do własnych potrzeb aplikacyjnych.
Zastosowanie przewodu M12 męski–żeński
Przewód M12 kątowy–prosty to niezawodne rozwiązanie do łączenia sensorów, siłowników, modułów I/O oraz elementów automatyki przemysłowej w:
- liniach produkcyjnych i montażowych
- maszynach CNC oraz urządzeniach technologicznych
- systemach transportu i magazynowania
- układach sterowania i monitoringu
- automatycznych systemach pakujących
Konstrukcja i jakość wykonania złącza M12 – wytrzymałość na długie lata
Wtyk męski kątowy oraz wtyk żeński prosty wykonane są z cynkowanego odlewu ciśnieniowego oraz wysokiej klasy tworzywa PUR i PVC, co zapewnia:
- wysoką odporność mechaniczną, w tym na drgania oraz wstrząsy
- odporność na promieniowanie UV, benzynę, oleje oraz płomienie (zgodnie z normą IEC 60332-2-2 oraz UL 1581 FT2)
- stabilność parametrów elektrycznych nawet w szerokim zakresie temperatur pracy (-25°C do +85°C na złączu, -30°C do +80°C na kablu)
Bezpieczeństwo pracy i montaż – przewód M12 dostosowany do wymagań przemysłowych
Złącza M12 spełniają normę DIN EN 61076-2-101 oraz posiadają certyfikaty cURus. Konstrukcja umożliwia montaż w standardowych otworach M12 x 1 mm, z zastosowaniem momentu obrotowego 0,6 Nm oraz klucza SW13. Dodatkowe zabezpieczenia chronią przewód przed zgięciem i przeciążeniami mechanicznymi, podnosząc bezpieczeństwo oraz trwałość połączenia.
Typowe schematy połączeń i oznaczenia kolorów żył – szybka i bezbłędna instalacja
Standardowe oznaczenia kolorów żył:
1 – brązowy (BN), 2 – biały (WH), 3 – niebieski (BU), 4 – czarny (BK)
Możliwość łatwego podłączenia według układu przypisanego do pinów, zgodnie z najpopularniejszymi konfiguracjami w automatyce.
Przewód połączeniowy M12 – dla niezawodnych aplikacji w automatyce przemysłowej
Konektor M12 męski kątowy – żeński prosty to doskonały wybór wszędzie tam, gdzie wymagana jest pewność przesyłu sygnału, odporność na warunki środowiskowe oraz łatwość montażu. Dzięki spełnieniu międzynarodowych norm wytrzymałości oraz uniwersalnej konstrukcji złącze sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących linii produkcyjnych.
