Męski prosty – żeński proste
M12 – M12, 5-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 męskie i żeńskie LED 5-pinowe – profesjonalne połączenia dla przemysłu
Złącze M12 męski 0° / M12 żeński 0° LED 7000-40042-6350500 to wysokiej jakości, przemysłowy przewód przyłączeniowy wyposażony w prosty wtyk męski oraz prosty wtyk żeński typu M12 z 5 stykami i wbudowanymi wskaźnikami LED (zielony, biały, żółty). Wersja PNP, wersja NPN dostępna na zamówienie. Produkt przeznaczony jest do wymagających aplikacji w dziedzinie automatyki przemysłowej, robotyki, instalacji maszyn oraz urządzeń produkcyjnych.
Wytrzymała konstrukcja i materiały odporne na warunki przemysłowe
Przewód M12 został zaprojektowany z myślą o trwałości i niezawodności. Obudowa wykonana z wytrzymałego tworzywa sztucznego, odpornego na chemikalia i oleje gwarantuje długą żywotność nawet przy intensywnej eksploatacji. Złącza posiadają powłokę niklowaną oraz solidne mocowanie ze stopu cynku, co dodatkowo zwiększa odporność na uszkodzenia mechaniczne. Szeroki zakres temperatury pracy od -25°C do 85°C umożliwia stosowanie w różnych warunkach środowiskowych.
Wysoka klasa szczelności i ochrona
Standardy ochrony IP65, IP66K i IP67 zapewniają doskonałą szczelność przewodu, zarówno przed kurzem, jak i wodą czy zalewaniem pod zwiększonym ciśnieniem. Rozwiązanie to dedykowane jest do instalacji wymagających wysokiego poziomu zabezpieczeń środowiskowych.
Aplikacje i zastosowanie złączy M12 LED 5-pinowych
Zastosowanie przewodów M12 LED obejmuje m.in.:
- Automatyka przemysłowa – integracja czujników, siłowników i urządzeń sterujących.
- Maszyny produkcyjne – szybkie i bezpieczne łączenie elementów oraz diagnostyka statusu.
- Robotyka – trwałe połączenia do modułów ruchomych oraz monitoring połączeń dzięki LED.
- Przemysł spożywczy oraz chemiczny – dzięki odporności na chemikalia.
- Skanery, panele operatorskie oraz skrzynki rozdzielcze.
Złącza LED umożliwiają szybką diagnostykę połączeń, co ułatwia serwisowanie i minimalizuje przestoje produkcyjne.
Parametry użytkowe i zalety złącza M12 LED 7000-40042-6350500
- Napięcie pracy: 18–30 V DC, obciążalność prądowa: do 4 A na pin.
- Długość przewodu: 5 m (inne długości dostępne na zamówienie).
- Materiał płaszcza: PUR – gwarantuje elastyczność oraz odporność na ścieranie i czynniki chemiczne.
- Kodowanie A, wyprowadzenia zgodne ze standardem M12.
- Kilka wskaźników LED sygnalizujących stany logiczne.
- Łatwa instalacja – szybki montaż poprzez włożenie i dokręcenie.
- Wyraźne oznakowanie przewodów – ułatwia podłączenie i serwis.

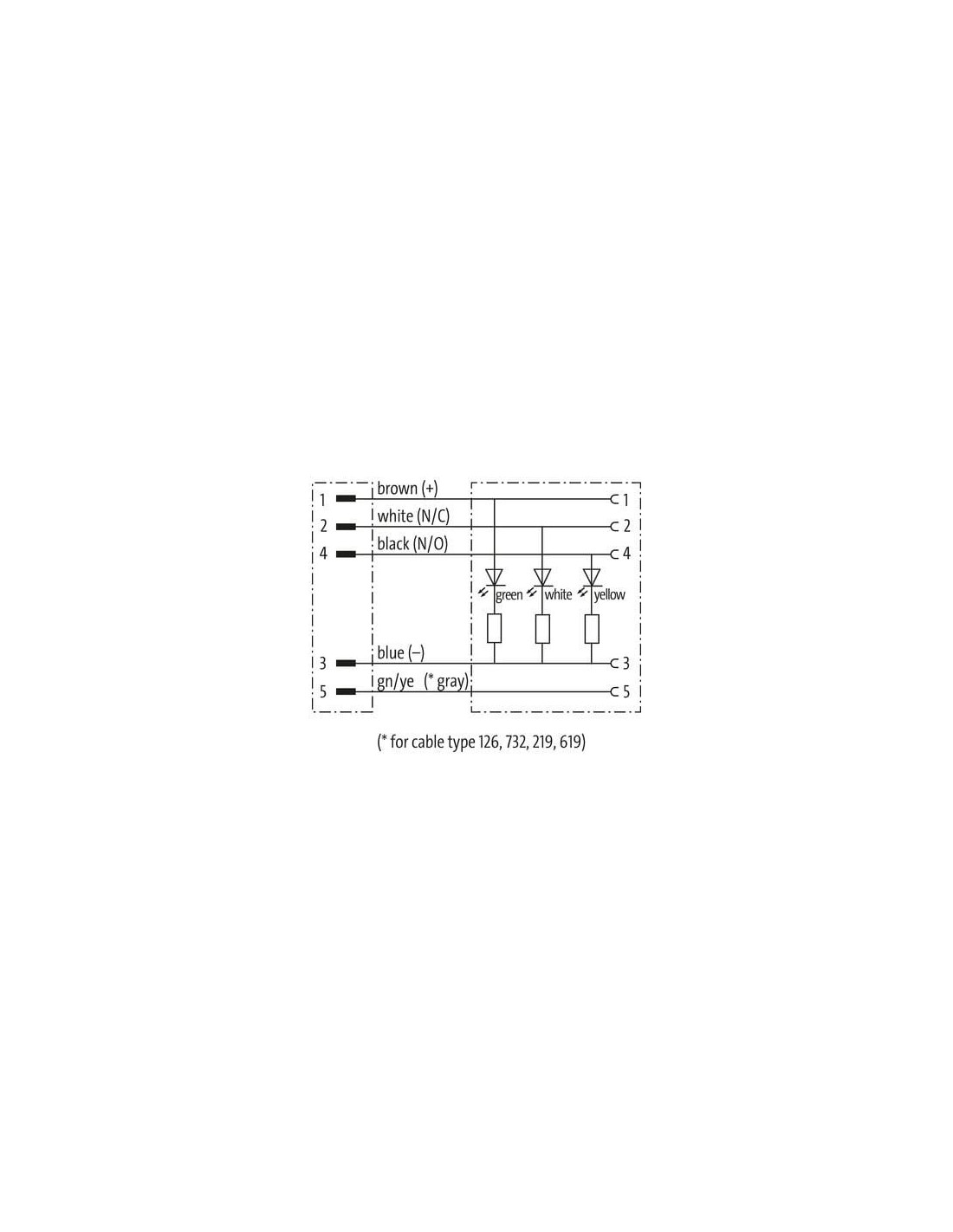

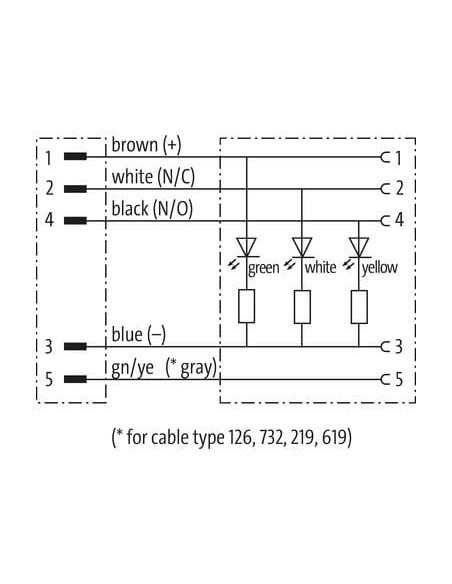

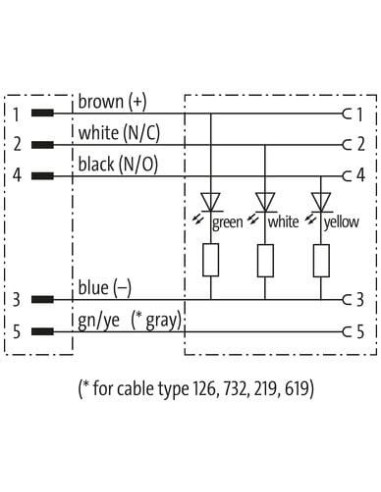

Budowa i schemat połączeń – funkcjonalność i uniwersalność
Wtyk M12 o uniwersalnym, 5-pinowym rozmieszczeniu styków pozwala na kompatybilność z szeroką gamą czujników i urządzeń. Przewód wyposażony jest w żyły w standardowych kolorach: czarny, niebieski, biały, zielono-żółty, co ułatwia identyfikację. Przeznaczony jest do pracy w instalacjach, w których istotna jest zarówno niezawodność, jak i szybka diagnostyka (dzięki wbudowanym diodom LED).
Montaż i zalecenia instalacyjne
Łączenie przewodu odbywa się poprzez włożenie i solidne dokręcenie nakrętki radełkowanej (klucz SW13). Zaleca się stosowanie odpowiednich opasek kablowych dla właściwego odciążenia oraz przestrzeganie minimalnych promieni gięcia, co przekłada się bezpośrednio na długą żywotność, nawet w aplikacjach z ruchem (C-track, skręcanie).
Trwałość i parametry kabla
- Średnica zewnętrzna przewodu: 4,8 mm, waga: 41,8 g/m.
- Pięć żył (0,34 mm²), skrętka miedziana, wysoka odporność na skrajne temperatury (do 90°C przy długotrwałym użytkowaniu).
- Odporność na promieniowanie UV, oleje, benzynę oraz płomień.
- Kabel bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW.
Złącze M12 LED 7000-40042-6350500 spełni oczekiwania użytkowników poszukujących niezawodnych i wytrzymałych przewodów połączeniowych do zastosowań przemysłowych, automatyki oraz robotyki.
