Męski prosty – żeński proste
M12 – M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 488 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 71,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

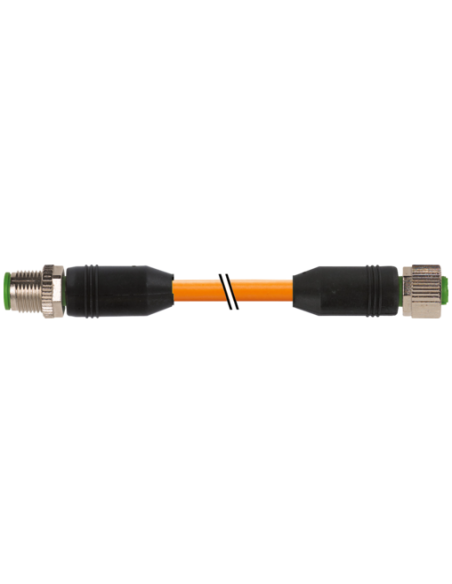

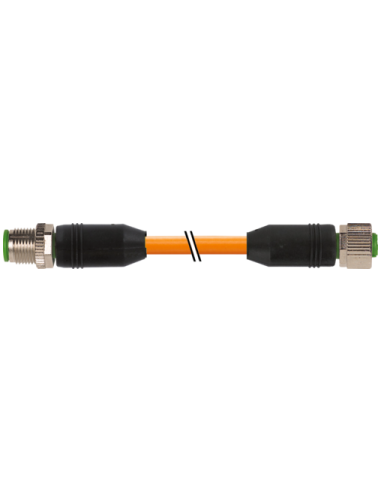

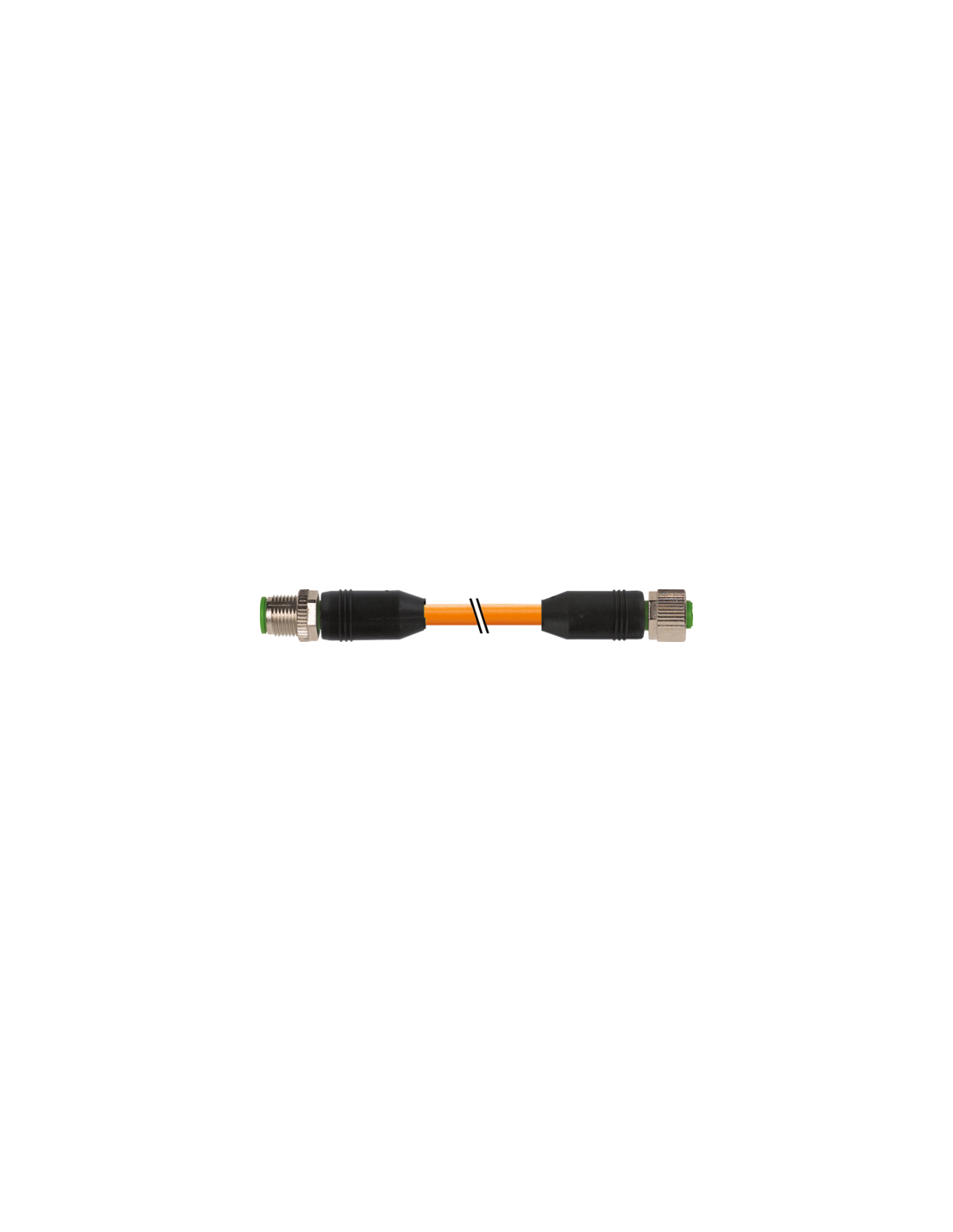

Złącze M12 męskie 0° / M12 żeńskie 0° 5-pinowe – przewód 3 m – Kod: 7000-40041-4880300
Przemysłowe złącze M12 męskie–żeńskie to wysokiej jakości przewód połączeniowy, stworzony do wymagających aplikacji automatyki przemysłowej oraz systemów sterowania. Produkt wyposażony jest w proste złącza M12 (A-kodowanie), 5-pinowe, wykonane zgodnie z normą DIN EN 61076-2-101. Przewód o długości 3 metrów umożliwia elastyczną instalację w różnorodnych maszynach i urządzeniach.
Najważniejsze zalety złącza kablowego M12 5-pin
- Wysoka odporność na czynniki chemiczne i oleje dzięki zastosowaniu trwałej powłoki PUR.
- Solidne wykonanie – konektory z powłoką niklowaną, blokada śrubowa z cynkowego odlewu ciśnieniowego.
- Stopień ochrony IP65/IP66K/IP67: odporność na wodę, pył oraz mycie ciśnieniowe (przy właściwej instalacji).
- Uniwersalność montażu – szybkie podłączenie, zabezpieczenie przeciwwstrząsowe.
- 5 żył o przekroju 0,34 mm² do transmisji sygnałów i zasilania.
- Odporność na dynamiczne obciążenia: gięcie, skręcanie oraz praca w ruchomych aplikacjach (kabel do 10 milionów cykli).
Możliwości wykorzystania i typowe zastosowania złącza M12 M/F
Złącze M12 męskie–żeńskie z 5-pinowym przewodem jest przeznaczone do łączenia czujników, siłowników, napędów, urządzeń pomiarowych oraz innych komponentów automatyki przemysłowej i robotyki, wymagających niezawodnej transmisji sygnałów oraz zasilania. Typowe zastosowania obejmują:
- połączenia w szafach sterowniczych, systemach bezpieczeństwa, maszynach CNC, liniach produkcyjnych,
- integrację czujników fotoelektrycznych, indukcyjnych oraz enkoderów,
- instalacje w środowiskach o podwyższonej wilgotności, w kontakcie z olejami, chłodziwami oraz środkami myjącymi,
- automatyzację procesów logistycznych, magazynowych oraz aplikacji paletyzacyjnych,
- rozwiązania mobilne, przenośne oraz wymagające częstego gięcia przewodu.
Przewód PUR – trwałość i bezpieczeństwo połączeń
Zastosowany przewód PUR (poliuretanowy) charakteryzuje się wysoką odpornością na ścieranie, czynniki chemiczne oraz uszkodzenia mechaniczne. Bezhalogenowa i wolna od kadmu izolacja minimalizuje ryzyko emisji toksycznych związków w razie pożaru. Dzięki wysokiej giętkości kabel nadaje się zarówno do pracy w stałych instalacjach, jak i w systemach ruchomych (c-track).
Schematy podłączenia i budowa elektryczna

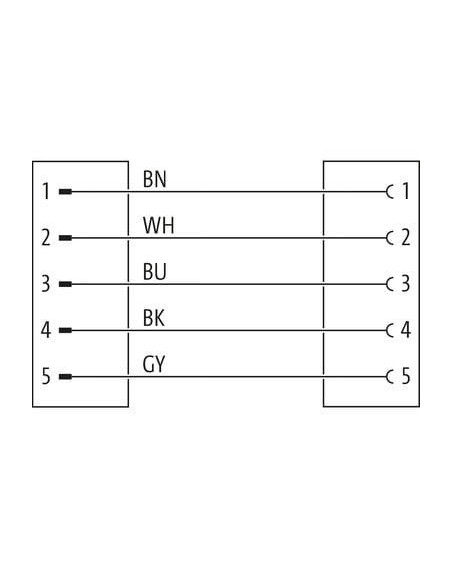

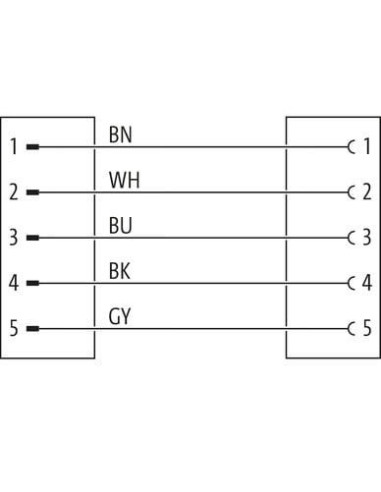

5-żyłowy kabel umożliwia szybkie oraz pewne podłączenie urządzeń wielokanałowych i cyfrowych. Przewody oznaczone są czytelnymi kolorami (BN, WH, BU, BK, GY) zgodnie ze schematem połączeniowym, co ułatwia instalację i serwisowanie.
Kompatybilność, certyfikaty i standardy przemysłowe
- Kompatybilność z większością urządzeń automatyki, korzystających ze złącza okrągłego M12 (czujniki, wyjścia I/O, urządzenia komunikacyjne).
- Atesty cURus, zgodność z UL 1581 oraz IEC 60332-2-2 – potwierdzona odporność na ogień i bezpieczeństwo użytkowania.
Złącze M12 męskie 0° / M12 żeńskie 0° 5-pinowe – przewód o długości 3 m – to sprawdzony komponent do zastosowań przemysłowych, przystosowany do pracy nawet w najbardziej wymagających warunkach.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
